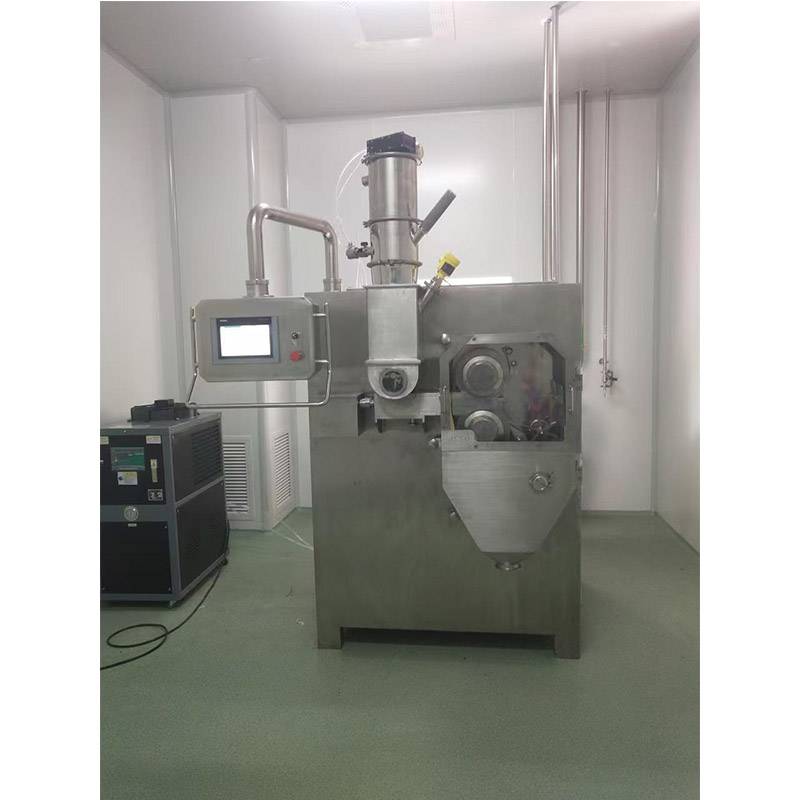

200kg三合钙咀嚼片干法制粒设备

本设备为三合钙咀嚼片专用一体化干法制粒设备，面向钙制剂干粉制粒工序开发，集粉体密闭预混、可控下料、挤压成型、剪切制粒于一体，适配三合钙粉体流动性差、易扬尘的物料特性，满足制药洁净生产要求。

设备主体由挤压壳、支撑支柱、架体、混合筒组成，整机搭载控制器，统一联动各液压、气动及电机执行元件，实现自动化工序控制。架体顶部布置两组液压缸一，驱动升降盖整体升降；升降盖上装配驱动电机，电机带动旋转杆伸入混合筒内部，旋转杆上设置搅拌斜板一，配套弹性浮动式搅拌斜板二。浮动搅拌结构依靠弹簧与限位块配合，可随粉料阻力自适应浮动，改善钙粉混合均匀度，减少团聚。

混合筒上方配置气缸一驱动的挡环，混料阶段封闭筒口，抑制粉尘飞扬；混合筒出料端设置气缸二驱动的挡板闸板，精准控制粉料下料时机。挡板下方布置液压缸二驱动的推板，将混匀后的粉料推送至多孔板位置，粉料受压挤出条状坯料；挤压壳体两侧配有气缸三驱动的往复切刀，切刀穿过壳体上方通口，对挤出料条进行剪切，完成制粒。设备内部设置限位板，对物料导流限位，保障挤压进料稳定，避免偏料、漏料。

整套设备工序紧凑，无需多次物料中转，降低粉体二次污染风险，可稳定产出符合后续压片要求的颗粒，适用于三合钙咀嚼片干法生产。
