产品概述

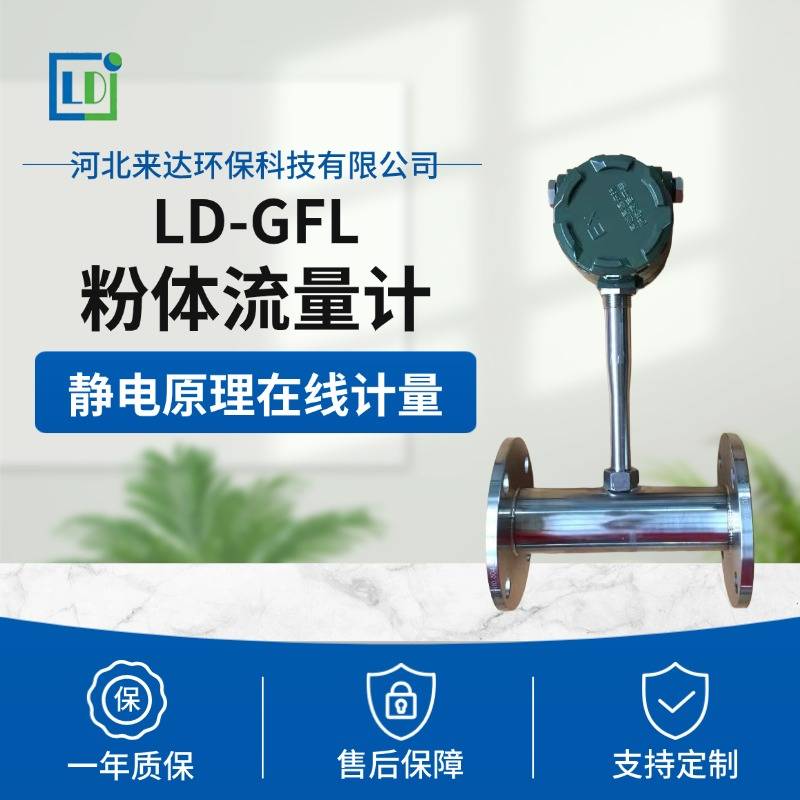

LD-GFL 静电粉体流量计（固体流量计），是密闭气力输送管道专用在线粉体计量仪表，采用无源静电感应技术，专门解决干燥粉料连续流量监测难题，实时显示瞬时流量、累计总量，支持断料、堵管、偏流报警，替代传统人工称重、取样估算，实现粉料输送数字化管控。 区别于普通粉尘检漏仪，本款专注质量流量计量，稀相、密相气力输送均可使用；全通径无阻挡结构，无叶轮、无孔板、无节流件，不增加管道阻力、不易堵料，是电厂、建材、冶金、锂电、化工粉体输送系统配套优选仪表。

工作原理

气力输送时，粉体颗粒高速碰撞、摩擦产生静电；环形无源传感器捕捉流动粉体带来的交变电荷信号，变送器经过滤波降噪、专用气固两相流算法运算，将信号换算成粉体瞬时质量流量并自动累积总量。核心特点：管壁静态积灰只产生直流信号，会被算法过滤，积灰不影响测量精度，不会零点漂移。

结构组成

整机模块化分体设计：无源环形传感器 + 智能变送单元 + 金属防护壳体

• 传感环：无源结构，内部无电子元件，耐高温、抗震动、耐冲刷，法兰直连管道，内壁平齐无死角

• 变送器：信号隔离处理，抗变频器、电机电磁干扰，支持信号远传

• 外壳：IP66 防护，防尘防水，适合车间、户外、除尘输灰等恶劣现场

核心优势

✅ 无堵管风险：全通径直通式，无阻挡、无运动部件，零压损，不改变原有输送风况 ✅ 免维护、低运维：无源传感，无耗材，不需要持续吹扫，积灰不漂移，大幅减少停机维护

✅ 工况适应性强：可定制高温型、防爆型，耐受振动、高粉尘、强电磁干扰

✅ 安装简单：法兰对接，新旧管道改造方便，短管直装，无需复杂土建

✅ 自控对接友好：多路信号输出，轻松接入 PLC、DCS 中控系统，支持自动配料、闭环调节

✅ 异常预警：内置堵管、断料报警继电器输出，提前发现输送故障，减少停产损失

主要技术参数

• 测量原理：无源静电感应

• 测量精度：满量程 ±5%

• 量程：0～10kg/h ~ 0～100t/h（按物料、管径标定定制）

• 供电：DC24V（15～32V 宽压）

• 信号输出：隔离 4-20mA；可选 RS485 Modbus-RTU；继电器报警输出

• 防护等级：IP66

• 介质温度：标准 0～250℃，高温款** 800℃

• 安装方式：法兰串联安装

• 适用物料：干燥粉体（粉煤灰、石灰石粉、水泥粉、矿粉、煤粉、飞灰、钙粉、锂电粉料、化工干粉等）

应用行业

• 电力：电厂除灰、脱硫石灰石粉、活性炭喷射、煤粉输送计量

• 建材：水泥粉、矿渣粉、干粉砂浆气力输送监测

• 冶金：高炉喷煤、矿粉输送，堵管断料预警

• 环保：垃圾焚烧飞灰、除尘灰输送统计

• 化工 / 新材料：各类干粉、锂电粉体、颜料粉料流量管控
