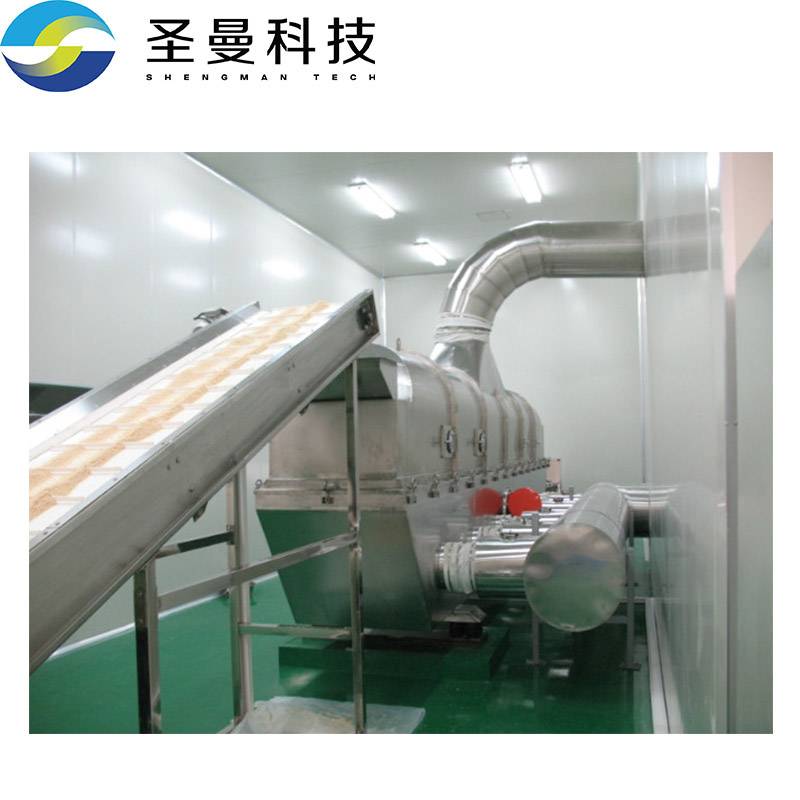

5th硫铵振动流化床干燥机

硫铵振动流化床干燥机设备描述

本设备为连续式振动流化床干燥机，应用于焦化化产工段硫铵结晶物料干燥冷却作业，床面有效尺寸不小于现有设备规格 1600×6400×2000mm，设备基础、进出料、热风、除尘等接口沿用现场原有布置形式，适配现有管线，降低土建及管路改造工作量。设备额定干料处理能力≥5t/h，可在现场既定进料含水率、热风及冷风工况条件下长期连续稳定运行，出料指标满足硫铵成品质量要求。

振动驱动电机由甲方利旧，供方负责对现有振动电机激振力、安装尺寸、底座连接形式进行校核，配套设计制作适配安装支座、全新减振弹簧及连接构件，出具利旧电机匹配校核计算书，出厂前复核安装中心距与激振方向，保证新床体与原有电机匹配，运行振动平稳，无共振、偏振现象。设备适配焦化硫铵弱酸性腐蚀工况，整机密闭结构可靠，有效控制粉尘逸散。

设备与硫铵物料、含硫铵烟气接触部分，包括分布板、上部壳体、顶盖、进料段、干燥段、冷却段、出料口及内部挡料构件采用 316L 不锈钢，板厚≥3.5mm；床面下方风箱、布风室、风室支座采用 304 不锈钢，板厚≥3mm。所有不锈钢对接焊缝为连续满焊，焊缝打磨平整，无夹渣、气孔、裂纹，物料侧焊缝实施酸洗钝化处理；外部支撑机架采用 Q235-B 碳钢，按规范除锈并做防腐涂装。物料接触区域紧固件选用 316L 材质，风箱下部紧固件采用 304 材质。

床面分布板开孔形式、开孔率针对硫铵物料特性设计，防止漏料、死床、偏流、积料结疤，分布板结构可拆卸，方便检修清理。设备配置检修人孔、防腐耐温观察视镜、清理手孔，便于日常巡检及清堵；所有对接法兰标准与车间现有管线保持一致。配套全新减振弹簧，弹簧支座焊接牢固；各密封件选用耐温耐腐材质，保障运行密封性。

供货范围包含流化床新床体总成（风箱、分布板、上箱体、顶盖、进出料口、内部挡板、配套法兰、连接支座、减振弹簧、密封件、紧固件）以及现场安装、调试技术服务，振动电机由甲方提供利旧。设备出厂阶段完成外观、尺寸及焊缝检验；现场安装后开展空载振动试车，检验振幅及振动均匀性，无异常异响；负载考核以 5t/h 满负荷连续运行，流化状态稳定、不跑料、不积料作为性能验收依据。
