参考价格
面议型号
日本轻金属氧化铝LS-711CB品牌
产地
日本样本
暂无纯度：
99.9目数：
/创隆氧化铝粉
创隆日本轻金属氧化铝LS-711CB
国产氧化铝粉
看了进口氧化铝日本轻金属氧化铝 LS-711CB的用户又看了
留言询价
咨询进口氧化铝日本轻金属氧化铝 LS-711CB
使用微信扫码拨号
氧化铝
易烧结氧化铝
低收缩率氧化铝
我们的易烧结氧化铝能够在较低温度下轻松烧结至高密度，适用于对机械强度和表面光洁度要求较高的精密陶瓷。LS-711CB进一步降低了钠含量，主要用于对可靠性要求较高的应用。生坯密度高的氧化铝在烧结后收缩率低，适用于精密陶瓷。
(顶部附有四张电子显微镜照片，标注分别为：SLS-710A (5μm标尺), LS-711 (5μm标尺), LS-710C (5μm标尺), LS-243 (5μm标尺))

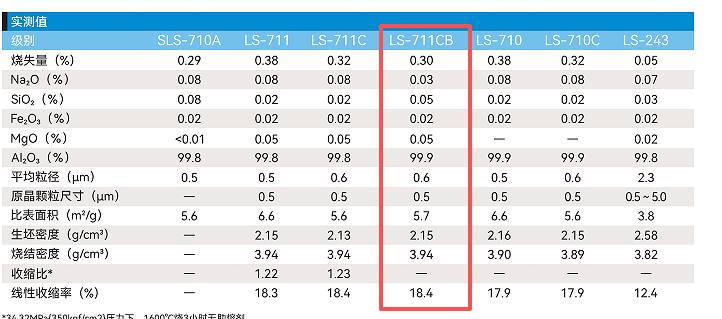

| 级别 | SLS-710A | LS-711 | LS-711C | LS-711CB | LS-710 | LS-710C | LS-243 |
|---|---|---|---|---|---|---|---|
| 烧失量（%） | 0.29 | 0.38 | 0.32 | 0.30 | 0.38 | 0.32 | 0.05 |
| Na₂O（%） | 0.08 | 0.08 | 0.08 | 0.03 | 0.08 | 0.08 | 0.07 |
| SiO₂（%） | 0.08 | 0.02 | 0.02 | 0.05 | 0.02 | 0.02 | 0.03 |
| Fe₂O₃（%） | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
| MgO（%） | <0.01 | 0.05 | 0.05 | 0.05 | — | — | 0.02 |
| Al₂O₃（%） | 99.8 | 99.8 | 99.8 | 99.9 | 99.9 | 99.9 | 99.8 |
| 平均粒径（μm） | 0.5 | 0.5 | 0.6 | 0.6 | 0.5 | 0.6 | 2.3 |
| 原晶颗粒尺寸（μm） | — | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5~5.0 |
| 比表面积（m²/g） | 5.6 | 6.6 | 5.6 | 5.7 | 6.6 | 5.6 | 3.8 |
| 生坯密度（g/cm³） | — | 2.15 | 2.13 | 2.15 | 2.16 | 2.15 | 2.58 |
| 烧结密度（g/cm³） | — | 3.94 | 3.94 | 3.94 | 3.90 | 3.89 | 3.82 |
| 收缩比* | — | 1.22 | 1.23 | — | — | — | — |
| 线性收缩率（%） | — | 18.3 | 18.4 | 18.4 | 17.9 | 17.9 | 12.4 |
*34.32MPa(350kgf/cm2)压力下，1600℃烧3小时无助熔剂
LS-243: 98.07MPa(1000kgf/cm2)压力下，1700℃烧2小时无助熔剂
左图：粒度分布
横坐标：粒度 (μm) [0.1, 1, 10]
纵坐标：累积重量百分比 (%) [0-100]
图内标注曲线：LS-710, LS-710C, LS-711C, LS-711, LS-243
右图：粒度分布 (注：图表纵坐标实为烧结密度)
横坐标：烧结温度 (℃) [1100, 1200, 1300, 1400, 1500, 1600, 1700]
纵坐标：烧结密度 (g/cm³) [2, 2.5, 3, 3.5, 4]
图内标注曲线：LS-711C
用途
(1) 机械部件
(2) 特种耐火材料
(3) 半导体制造设备用零部件
包装
集装袋 (500kg/1000kg)
纸袋 (25kg)
暂无数据！
进口氧化铝日本轻金属氧化铝 LS-711CB的工作原理介绍？进口氧化铝日本轻金属氧化铝 LS-711CB的使用方法？进口氧化铝日本轻金属氧化铝 LS-711CB多少钱一台？进口氧化铝日本轻金属氧化铝 LS-711CB的说明书有吗？进口氧化铝日本轻金属氧化铝 LS-711CB的报价含票含运费吗？进口氧化铝日本轻金属氧化铝 LS-711CB有现货吗？波莫纳有办事机构吗？波莫纳销售电话是多少？
移动端
工商已核实
