FT-551A自动锂电池极片电阻测试仪

功能概述

机械加压架构：设备采用双立柱支撑结构，搭载伺服电动加压集成单元；配置Φ10mm平面镀金电极，电极平行度控制在0.022mm以内，依靠电极施加压力完成极片整体电阻测算。

加压与采集配置：支持单点恒压、连续阶梯加压、多点对比多种试验模式；搭载高分辨率位移传感器，加压过程同步采集极片压缩厚度数值，搭配温湿度同步采集模块，为电阻率换算提供基础参数。

测量优化设计：设备自动切换正反电流采集信号，弱化热电势带来的数值偏差；内置多档位可切换恒流源；采用四线开尔文两探针结构，分离电流、电压线路，采集多段界面电阻数据。

软件与拓展配套：整机依托PC程序管控，可生成压强-电阻-电阻率-电导率对应曲线图谱；预留USB、RS232通讯端口，支持数据导出、曲线绘制、批量报表生成、SPC统计，可扩展对接产线MES系统完成数据归档管理。

工艺适配优势：电流传导路径与电芯装配电子通路保持一致，检测数据可关联电芯直流内阻、倍率相关表现；采集涂层与集流体界面接触电阻，可设置阶梯压力生成压强-电阻率曲线，辅助评估辊压压实带来的性能变化。

工作原理

电流传导逻辑：电流垂直穿透极片涂层、涂层与集流体接触面、集流体整体结构，复刻电芯内部电子传导路径；测得数值包含涂层本体电阻、活性颗粒间接触电阻、涂层-集流体界面电阻、集流体自身电阻多类参数。

测试方案优势：采用两探针四线开尔文检测方式，可获取极片整体综合电阻，弥补四探针仅测表层、无法体现界面阻抗的不足；整套检测工况贴合电池实际使用状态，可直观反馈工艺调整对导电性能带来的变化。

电流适配说明：高阻抗LFP极片选小电流即可获取稳定读数；低阻抗石墨电极选10mA及以上电流可优化信号信噪比；伴随加载压力，石墨类极片电阻率会出现对应变化。

影响因素说明：极片导电表现受导电剂含量、分散状态、干粉搅拌工况、压实密度、涂层与集流体结合状态多类条件影响，设备可量化变量对应的电阻差异。

适用范围

可检测试样品类：锂电池正极、负极极片，复合集流体、涂炭箔物料；细分包含LFP磷酸铁锂、NCM三元、LCO钴酸锂、石墨负极、硅碳负极材料。

适配使用单位：材料研发实验室、中试产线、电池工厂品控工位。

细分检测用途：涂炭基材性能评估、生产线工艺管控、浆料导电配比对比；LFP高阻抗试样采用小电流检测，三元、石墨低阻抗试样选10mA以上电流采集数据。

参数资料

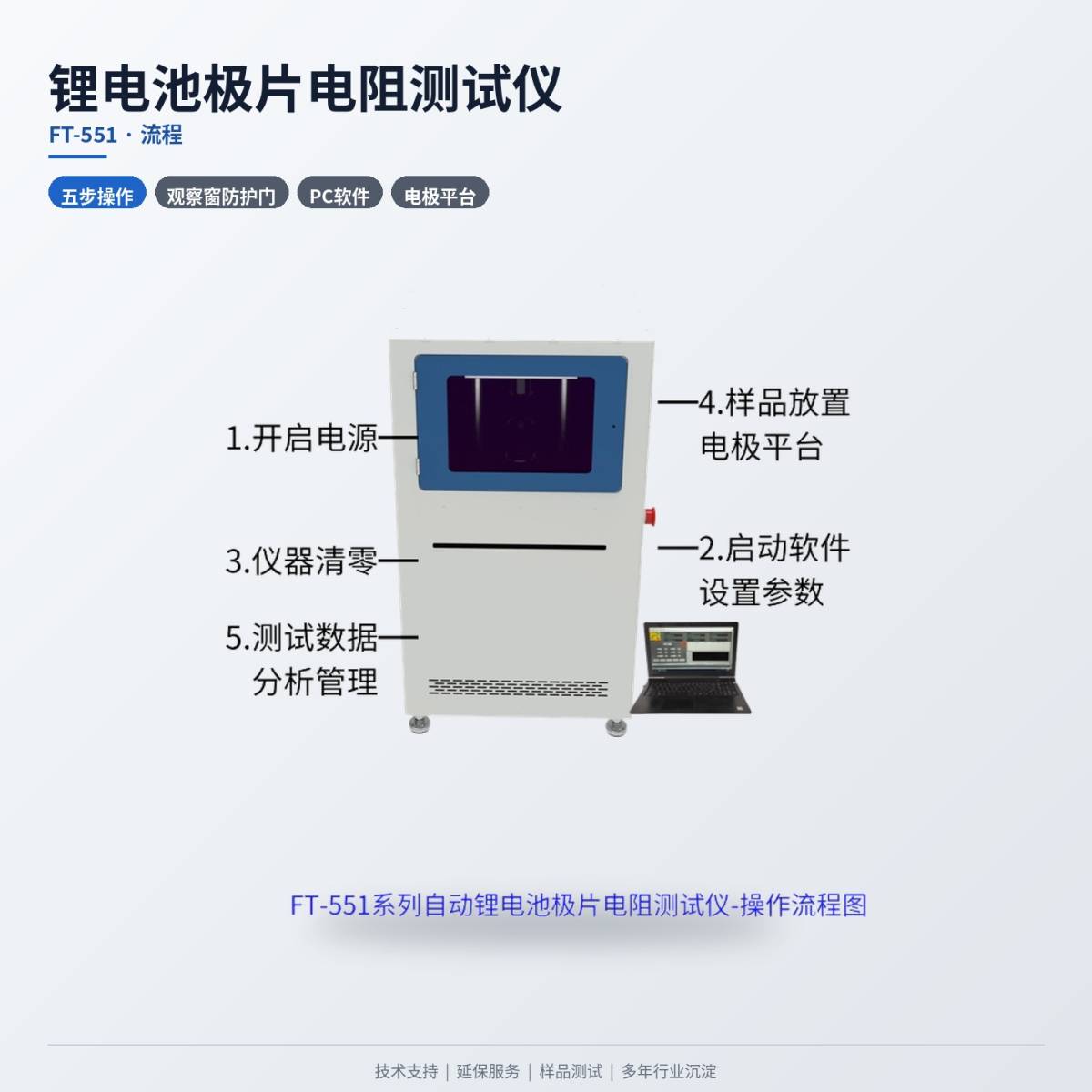

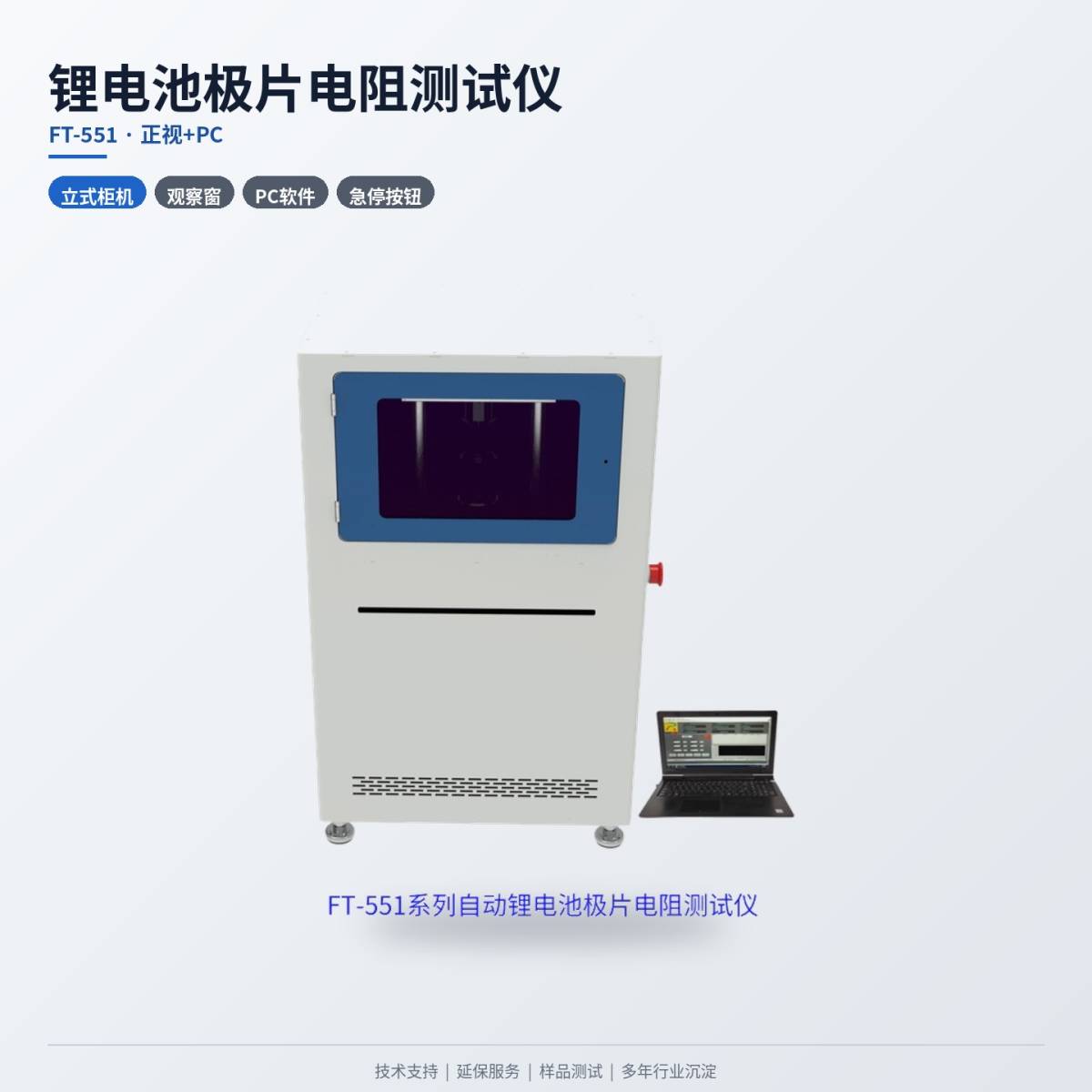

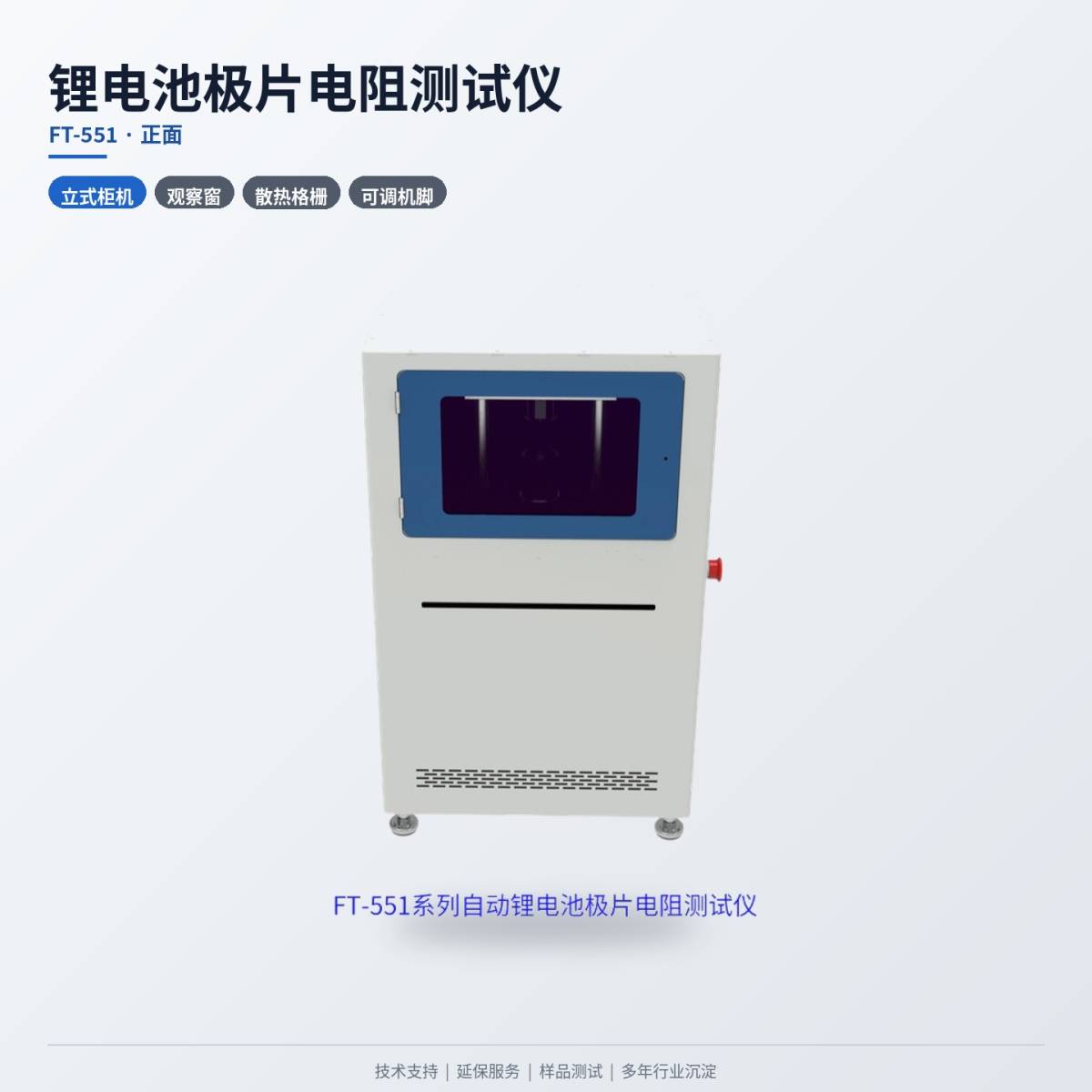

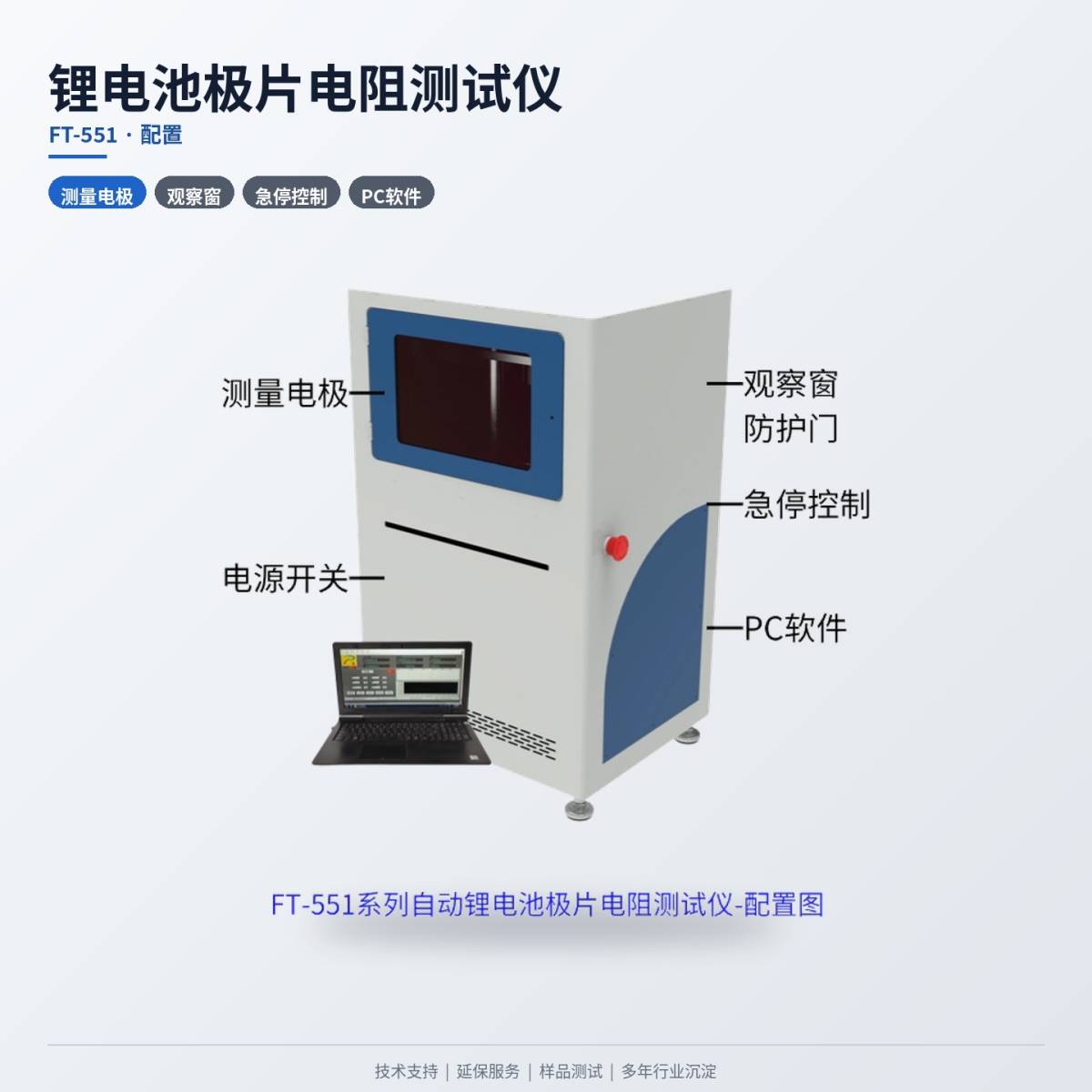

产品图示

选配项-控制系统

· 可选配1：标配PC软件+用户自备电脑和打印系统；

· 可选配2：551A-FXXT自动双极板界面接触电阻测试数据分析与输出系统1套，由计算机+分析软件+打印机组成，可完成测试数据归档管理、测试报表生成及打印输出。

标准配置清单

增值选配清单说明

涵盖仪器标准配置之外，可个性化增购的备件、耗材与技术服务项目：

· 出口项目：建议同步增购备件耗材，储备量3–5年使用，应对海外供货周期长等问题。

· 高频使用场景：建议备货1–5组易损件与耗材，及时替换，保障持续生产/检测。

· 一站式配套服务：仪器下单时同步选购，简化采购流程、降低综合成本，可选原厂代理计量、延保维保、技术升级、性能验证、样品测试等服务。

· 标定电阻件：1至5个，可按需选购对应规格与数量。

· 测试电极：1组，每组包含2个电极，支持个性化定制规格。

· 电脑及打印机成套设备：1套，可根据客户实际使用需求定制配置。

· 5200-JL检测技术服务：1份，含设备计量证书一份，保障设备检测合规性。

· 设备延保服务：1至3年，可按需选购，延长设备质保周期。
