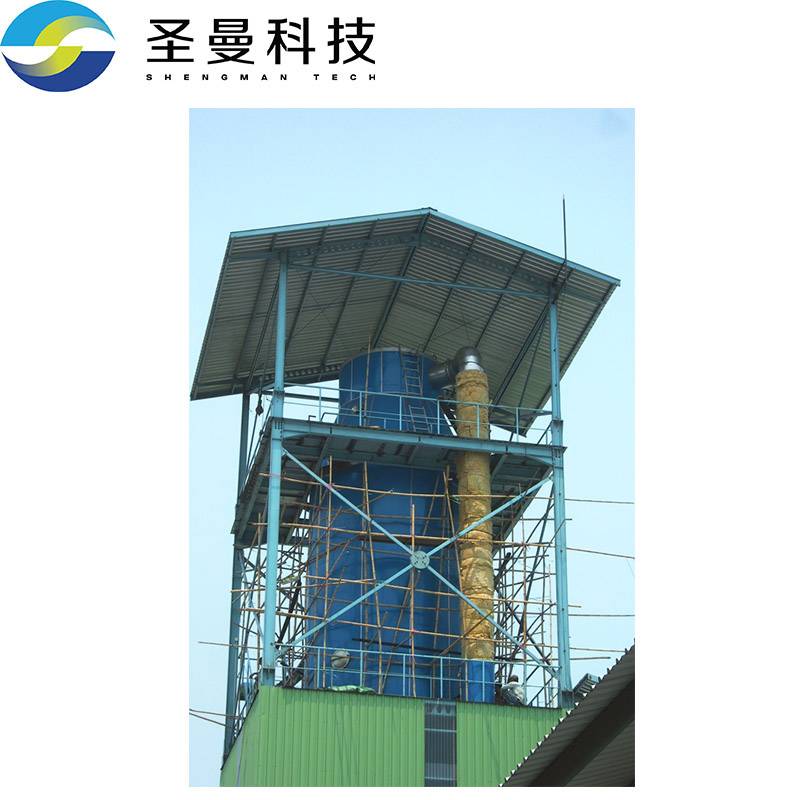

饲料添加剂喷雾干燥器800kg

一种饲料添加剂生产喷雾干燥气固分离装置，由多台分离筒水平线性阵列布置，构成多级串联气固分离体系。 每台分离筒顶侧切向接入进料管，含尘气流沿切线高速进入筒内；筒体底部中心设置排料管，收集并排出分离后的粉尘；筒体顶部中心设排气管，输送净化后的气流。 相邻两级分离筒之间通过连接管串联：上一级排气管出口密闭对接下一级进料管入口，实现气流逐级传递。

每个分离筒内腔配置一套清理组件，清理组件具备两种工作状态：贴合筒壁的刮拭作业状态、离开筒壁的避让状态。分离筒顶部安装切换组件与旋转组件；切换组件负责控制清理组件在两种状态之间切换；旋转组件在清理组件贴壁作业时，驱动清理组件绕筒体轴线旋转，刮除筒壁附着物料。

分离筒筒体分为上部圆柱直筒段、下部锥形收缩锥筒段；排气管同轴设于直筒段顶部中央，排料管同轴接在锥筒段底端。

清理组件包含悬置在筒体轴心的旋杆，一对上刮条布置在直筒段内，可沿径向伸缩；一对下刮条布置在锥筒段内，可径向 + 轴向自适应移动。下刮条通过多根辐射状连接条固定在旋杆侧壁，传递旋转动力。 直筒段顶部内壁转动装配旋环，旋环下端固定两根径向延伸的导条一；上刮条顶端与导条一滑动配合。上刮条底部固定导条二，下刮条顶端与导条二滑动配合，实现上、下刮条联动。 旋杆底端还固定一对清理条，清理条外缘和排料管内壁轮廓匹配、可贴合管壁。切换组件抬升旋杆，带动下刮条脱离锥筒内壁，再经导条二牵引，使上刮条沿导条一向中心回缩，同步离开直筒内壁，完成避让。

旋杆顶端沿轴线穿过排气管中心，延伸至连接管外侧。切换组件包含固定在筒体顶部的支架；旋杆顶端连接导向柱，导向柱可上下活动穿过支架。导向柱外侧套设移动架，移动架和导向柱之间可相对转动，移动架可沿支架上下滑动，传递升降动力。 切换组件配套电动推杆，竖直固定在筒体顶部；电动推杆推杆头连接移动架侧翼，推杆伸缩带动移动架、导向柱升降。

导向柱截面为多边形。旋转组件包含旋筒，旋筒可转动安装在支架上；多边形导向柱穿入旋筒内孔，旋筒内孔和导向柱截面匹配，实现可相对滑动、同步传递扭矩。支架上安装驱动单元带动旋筒定轴旋转，扭矩经导向柱传递至旋杆。 驱动单元包含齿轮一（固定套装在旋筒外壁）、齿轮二（转动支撑在支架上，与齿轮一啮合）；伺服电机固定在支架顶面，电机输出轴驱动齿轮二转动，为整套旋转刮拭机构提供动力。
