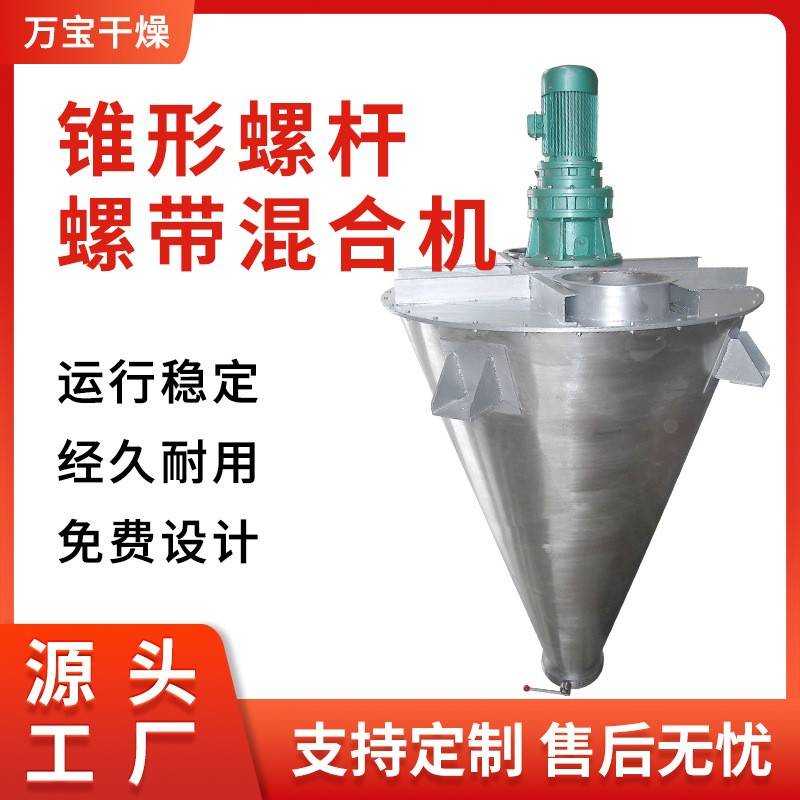

一、双螺旋锥形混合机，双螺旋混合机，锥形混合机，双螺杆锥形混合机设备概况

      DSH系列混合机是我公司采纳了国外技术、积累经验；并经过专业设计、不断创新改造，使之达到的混合效果的一类混合设备。该机对混合物料适应性广，有化工、冶金、食品、饮料、医药、农药、化肥、染料、橡胶、建材、饲料、添加剂、耐火材料、精细化工、陶瓷、稀土等各行业的固体（即粉体与粉体），液体与液体，粉体与粉体的混合。

二、双螺旋锥形混合机，双螺旋混合机，锥形混合机，双螺杆锥形混合机工作原理

   它是由两根非对称的螺旋杆在筒体内快速的自转,将物料不断的向上提升，形成两股非对称的、沿筒壁自下向上的螺柱形物料流。在此同时，由公转电机通过齿轮带动转臂轴作公转运动，使两根非对称的螺旋杆有规律的绕设备中心产生公转运动。从而形成部分物料被错位提升，另一部分物料被抛出螺柱混合，使物料达到全方位更新扩散，被提到上部位的两股再向中心汇合，形成一股向下的物料流，补充底部的空穴，形成对流循环，通过不同程度上的复合混合，达到可在短时间内获得混合均匀的效果。

三、双螺旋锥形混合机，双螺旋混合机，锥形混合机，双螺杆锥形混合机设备类型

（一）.DSH-A型双螺旋混合机的结构特点

    它是由自转电机、公转电机、筒盖组件、出料阀、喷液装置（可依据客户要求增加）等组成。

1自转电机：位于设备顶部，它通过蜗轮、蜗杆带动自转轴，自转轴传递给齿轮，再由两组齿轮分别传递给两根非对称的螺旋杆，使螺旋杆形成自转运动。

2公转电机：位于自转电机下方，公转蜗轮箱与自转蜗轮箱用一个法兰联接，公转电机同样通过蜗轮、蜗杆带动公转轴，再由公转轴传递给两根转臂，从而形成有序的公转运动。

3筒盖组件：它支掌着整个传动部分，上面焊有一字或十字槽钢，根据筒体容积大小开设相应大小的进料口及视窗。

4螺旋组件：它位于筒体内部，通过自转和公转电机使之产生合适的自转和公转运动，在较短的时间内即可将物料搅拌均匀。

5筒体组件：它是由筒体及耳架组成。为了在混合过程中，无积料，无出料死角，因此将筒体制成锥形结构。

6出料阀：常规出料阀一般选用梅花式出料阀，该阀出料方便、简单。放料方式有：手动、气动、电动。可根据用户物料的不同要求选择其它出料阀，如：平板闸阀、卸料阀等。

7喷液装置：该装置由旋转接头和喷液部分组成。喷液部件用法兰固定在分配箱下端的轴承下，在公转电机的带动下同时运转，旋转街头和喷液部件采用活动连接，以便于旋转接头固定在管道上。

二）. DSH-B型双螺旋混合机的结构特点

      DSH-B型混合机与DSH-A型混合机的区别在于它的动力部分是采用行星摆线针轮、双级、双出轴的减速机。

（三）. DSH-D型双螺旋混合机的结构特点

DSH-D型混合机与DSH-A型的区别：

1D型没有喷液装置；

2D型的动力系统可分为机座型和蜗轮蜗杆型，自转传动是采用一个摆线针轮减速机或齿轮减速机与自转轴联接从而形成自转运动；机座型的公转传动是采用一个卧式双级减速机联接而成，是通过一个伞齿轮带动公转轴从而形成公转运动。蜗轮蜗杆型的公转传动是直接通过自制蜗杆带动蜗轮，使公转轴正常运转。

四、双螺旋锥形混合机，双螺旋混合机，锥形混合机，双螺杆锥形混合机工作原理、技术参数

五、双螺旋锥形混合机，双螺旋混合机，锥形混合机，双螺杆锥形混合机安装、调试

1.本设备应垂直安装，焊好平台支承架，在支承架处，用铁板进行水平调整，再紧定支架螺旋。

2.使用前应根据物料要求对混合机进行清洗（清洗方法和清洗剂的选用由用户自定）。

3.操作人员必须熟识使用说明书及有关要求。

4.设备在使用前，启动时需空转3-5分钟。

5.DSH-A/D型设备，必须带有互锁功能的控制箱，控制箱由用户自定。

6.注意：标记对混合机上的螺旋方向进行确定，将物料向上提升，不得反转，可通过线路交换，调整电机方向。

六、双螺旋锥形混合机，双螺旋混合机，锥形混合机，双螺杆锥形混合机使用注意事项

1.应先开机后加料，不停机出料（不能带料启动）。

2.带有喷液装置的，应将物料加入后再喷液，混合时可将多种物料同时通过料口加入。

3.在物料比重（堆积密度）≤1的情况下，物料加载不得超过全容积60%（即螺旋叶片顶部），如果比重＞1的，装载量应按比例减少（装量系数0.6）。

4.加料前，应仔细检查物料，确保物料中不得大于φ8的硬性杂物，若发现，应在加料前去处杂物。

5.如果物料混合均匀度要求很高，必须通过取样达到的，必须选择带有取样口的设备。从而通过取样口取出物料，不得在设备运转时直接通过进料口取样，人体和手更不得伸入筒体内。

6.物料混合时间一般在6～15分钟之间，用户可根据自己需要不同的均匀度来确定混合时间。

售后服务内容及承诺（）

1、供方对质量负责的条件及期限：正常使用质保期1年，在质保期内如出现质量问题，在和需方沟通后，供方承诺在24小时内到达需方进行处理。终身负责上门维修及提供备件备品，核收成本费。

2、运输方式：汽车运输。

3、到达站：需方工厂。

4、费用负担：供方代办汽车运输，运费含在总价内。

5、包装标准、包装物的供应与回收：适合长途运输的简易包装。

6、检验标准：按合同约定的技术要求为准。

7、成套设备的安装与调试：由供方免费负责设备的指导安装与调试，需方负责设备的吊装就位，并派员配合及提供部分必要设备。

8、其它未尽事宜，协商为准。

根据顾客的需求，及时快速提供相关设备的技术资料，供顾客初步选型和了解我厂设备有关性能，协助顾客来厂做好来料试验、性能分析、设备定型、配置选择等工作。测绘、出示设备结构布置、基础定位等图纸资料，以供顾客为所选设备到厂后安装就位预先做好基础准备工作，并且做好所选设备的报价工作。
