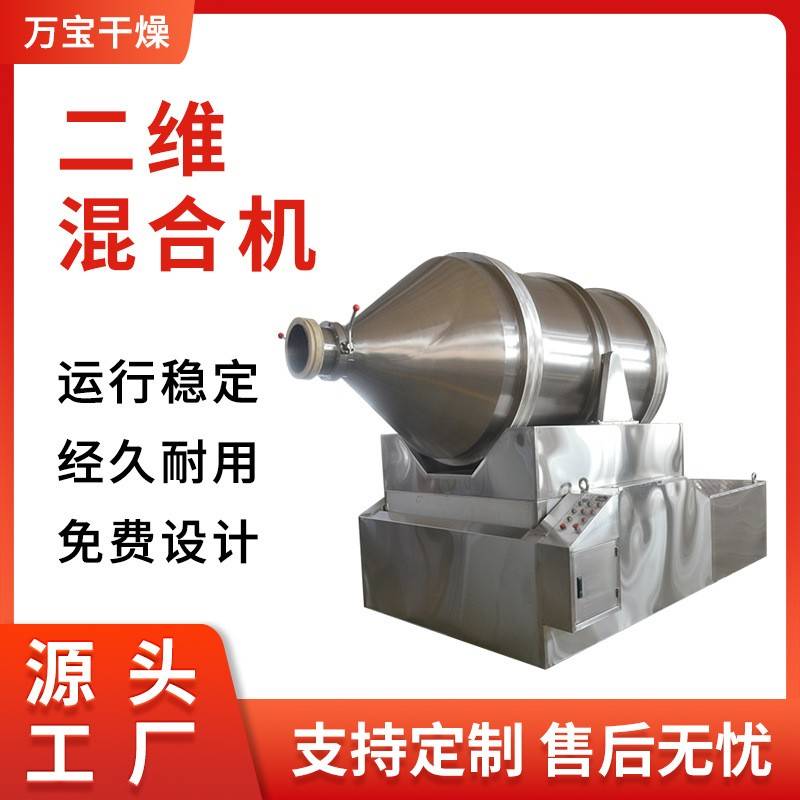

一、EYH系列二维运动混合机，转筒摇摆混合设备，高效二维混合机概述：
固体粉粒物料的混合是中常见的单元操作。医药工业对物料的混合则有更高的要求：混合均匀度高、密封生产、不得交叉污染、批号管理严格、设备符合洁净区要求等。常见的回转式混合设备存在着混合效果不理想、装料量低、进出料困难、不易清洗等缺点。EYH系列二维运动混合机则解决了上述问题。该机装料量大、混合均匀度高、易出料、易清洗、符合GMP要求。

二、EYH系列二维运动混合机，转筒摇摆混合设备，高效二维混合机结构特点：

EYH系列二维运动混合机由机座、133传动系统、7229摆动系统、6929混合筒及电器控制系统组成。

1、机座

该机座由型钢制作，外封不锈钢板。机座结构合理，能有效的稳定整机。

2、传动系统

该机的传动系统由电机、减速机、链轮、链条组成。结构简单、运动平稳、噪音低。

3、摆动系统

该机摆动系统由摆动轴、电机、减速机、链轮、链条组成。结构合理、运转平稳、噪音低。

4、混合筒

本机混合筒置于二维空间，由滚轮与挡轮置于二维空间运动。混合筒由筒身、正锥台进料端、正锥台出料端、进料口及出料装置组成。

混合筒采用不锈钢制作，其内外壁均经过精密抛光处理。筒体气密性好，平滑光洁无死角、无残留、易清洗。

进料口采用法兰密封，操作方便，气密性好。

出料端采用正锥台带螺旋导料板，放料时出料口位于混合筒的*低位置，保证能将物料放尽。

出料阀采用蝶阀，密封性能好，133出料方便，7229操作简单、6929无残留。

三、EYH系列二维运动混合机，转筒摇摆混合设备，高效二维混合机工作原理：

EYH系列二维运动混合机具有以上独特的结构，其工作原理也与传统的回转式混合机不同。它在二维空间内运动，使物料在筒体内做旋转、颠倒等一系列复杂的运动。

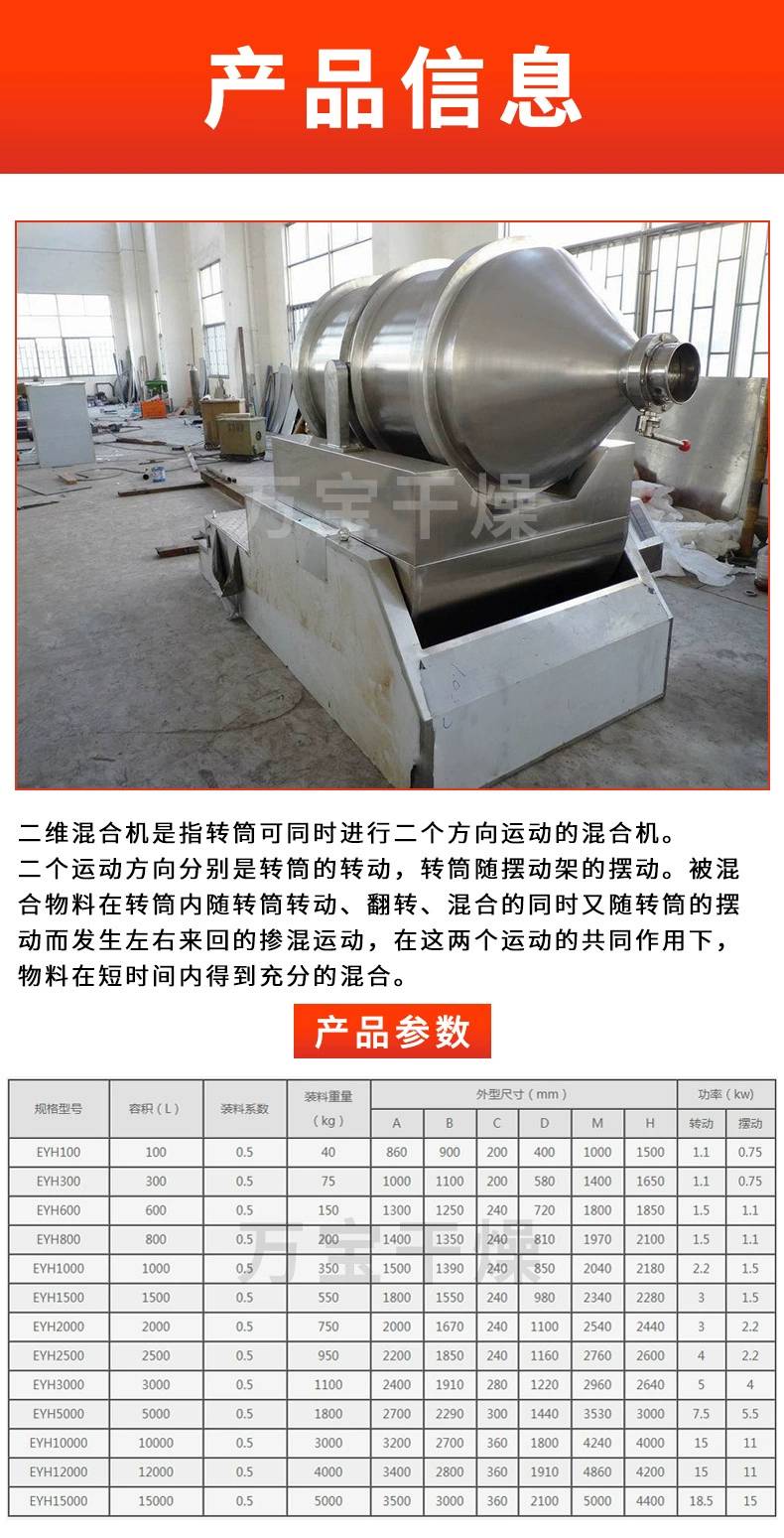

四、EYH系列二维运动混合机，转筒摇摆混合设备，高效二维混合机技术参数：

五、EYH系列二维运动混合机，转筒摇摆混合设备，高效二维混合机安装，使用，维护规程：

（一）安装

1、本机采用整机定位，安装地面必须平整（不平度≤3/1000）。设备就位后，应消除底部四周与地面的间隙。

2、电源的接线参见电气原理图。

3、本设备料筒内装有出料导向板，133故料筒不能随意正、7229反运转。6929从设备（设备出料口方向）看，逆时针转为混合，顺时针为出料，电机接线要注意，保证料筒混合运转为逆时针。

4、空载试验时，如发现机架有抖动，可在底部加工10～16㎜的橡胶防震垫来解决。

5、安装完毕后，应进行10分钟的空载试验。

（二）使用

    1、接通电源，合上控制箱内断路器，旋转电源按钮，电源指示灯亮，按下摆动开按钮，使料筒做摇摆运动。同时按下转动按钮，使料筒做翻滚运动。混合结束，按下摇摆点动按钮，使料筒出料口处于*底位置，打开蝶阀，按下出料按钮，料筒自动出料。

本机装有时间继电器，用户可对物料的混合时间进行设定，到时员机会自动停转。

2、加料时应将料筒加料口处于*上部位置，按料筒的50%～55%的容积进行加料。

出料时应将料筒的出料口处于*低位置，打开蝶阀，按下出料按钮，自动出料。

注意：

本机的混合是二维窨的混合，故料筒的有效运转范围内应加安全防护栏，以免发生事故。

在装、卸料时必须停机，以防电器失灵，造成事故。

设备在运转过程中，操作人员请务必离开现场，如出现异常声音，应停机检查，待排除事故隐患后方可开机。

（三）维护

设备维护的目的是保证该机始终处于完好状态。

1、各链轮、链条每月加油一次。

2、速机机使用300小时换一次润滑油，以后每半年更换一交润滑油（使用120＃或150＃工业齿轮油，油位高度应至油标居中位置）。

3、承部位润滑脂每一年清洗更换一次。

4、各运动部分紧固螺栓不定期检查，以保证连接的牢固性。
