SZG1000搪瓷双锥干燥机，SZG1000搪玻璃真空烘干机，1000升搪瓷回转干燥机简介：

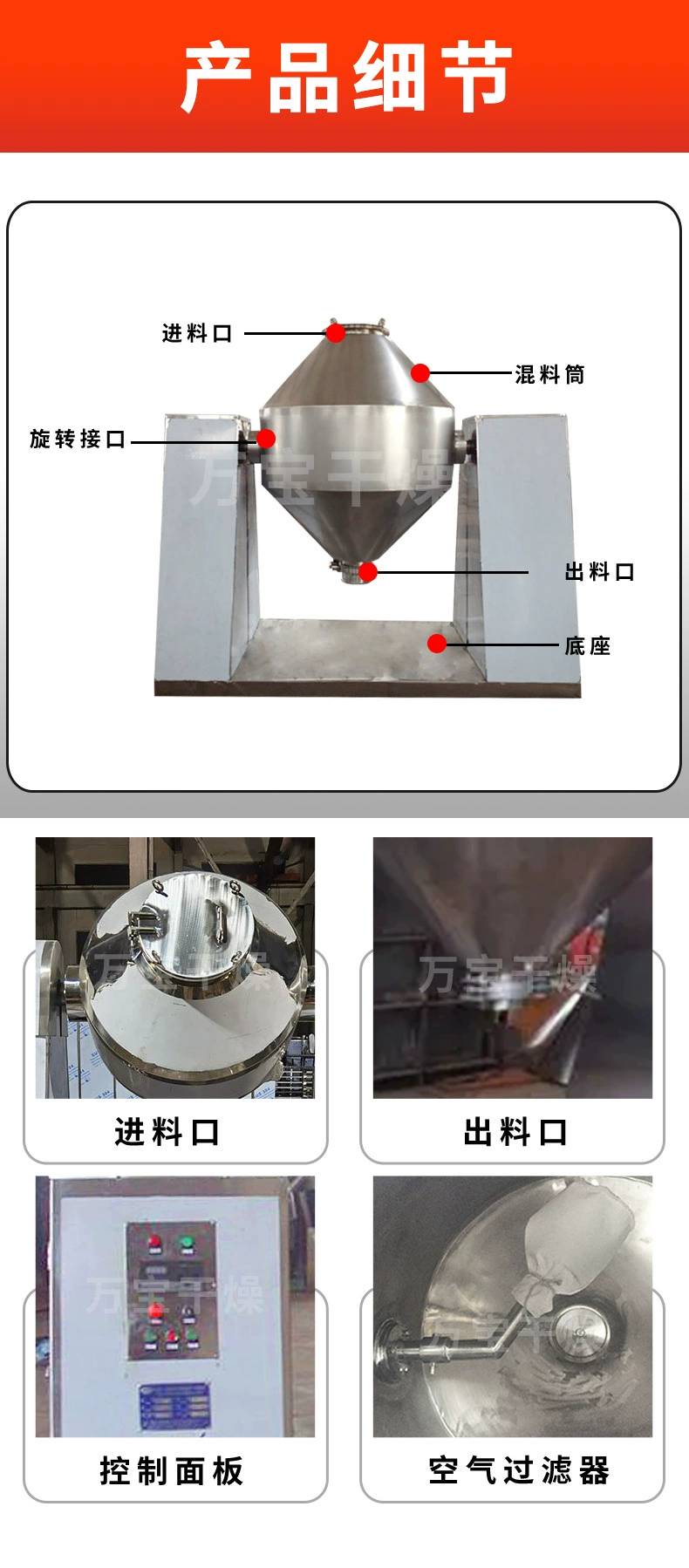

双锥回转真空干燥机为双锥形的回转罐体，罐内在真空状态下，向夹套内通入蒸汽或热水进行加热，热量通过罐体内壁与湿物料接触，湿物料吸热后蒸发的水汽，通过真空泵经真空排气管被抽走。由于罐体内处于真空状态，且罐体的回转使物料不断的上下内外翻动，故加快了物料的干燥速度，提高干燥效率，达到均匀干燥的目的。常州万宝干燥设备生产的双锥回转真空干燥机系统主要由双锥回转真空干燥机、133冷凝器、7229除尘器、6929真空抽气系统、加热系统、冷却系统、电控系统等组成。

SZG1000搪瓷双锥干燥机，SZG1000搪玻璃真空烘干机，1000升搪瓷回转干燥机产品特性：

双锥回转真空干燥机是集混合、真空干燥于一体的干燥设备。真空干燥的过程就是将被干燥物料置于密封的筒体内，用真空系统抽真空的同时对被干燥物料不断加热，使物料内部的水分通过压力差或浓度差扩散到表面，水分子（或其他不凝气体）在物料表面获得足够的动能，在克服分子间的相互吸引力后扩散到真空室的低压空间，被真空泵抽走而完成与固体的分离。所以，双锥回转真空干燥机表现为一下特性：
（1）真空干燥的过程中，筒体内的压力始终低于大气压力，气体分子数少，密度低，含氧量低，因而能干燥容易氧化的药品，减少物料染菌的机会。
（2）由于湿分在汽化过程中温度与蒸汽压力成正比，故真空干燥时，物料中的湿分在低温下就能汽化，达到低温干燥，常州万宝干燥双锥干燥机特别适用于有热敏性物料的药品生产。
（3）真空干燥可消除常压热风干燥易产生的表面硬化现象，这是因为真空干燥物料内和表面之间压差大，在压力梯度作用下，水分很快移向表面，不会出现表面硬化。
（4）由于真空干燥时，物料内和外部之间温度梯度小，由于逆渗透作用使得湿分能够独自移动并收集，有效克服热风干燥所产生的失散现象。

SZG1000搪瓷双锥干燥机，SZG1000搪玻璃真空烘干机，1000升搪瓷回转干燥机产品参数：

双锥回转真空干燥机的顶角为90°～60°（视物料的静止角而定），物料的填充率为30%～50%。设备转速一般按3-12;r/min确定（D为回转直径）。其传热面积以物料接触筒体壁的面积为计算基准。干燥机筒体按压力容器设计，内筒受外压，外筒受内压。

SZG1000搪瓷双锥干燥机，SZG1000搪玻璃真空烘干机，1000升搪瓷回转干燥机产品选用：
物料的特性
1）物料的黏度。 物料的黏度随其湿分而变化，黏度可使物料团聚成块、且粘着筒体壁上，干燥后易黏附在除尘器和管壁上。可采用气动振击和破碎装置。
2）物料的容许温度。 容许温度是物料所能承受的温度。超过该温度，将导致物料效价改变、分解破坏或变色。
3）物料的堆密度 单位体积的物料质量称为堆密度。由于物料是绝干物料与湿分的混合物，绝干物料又往往为颗粒状、粉末状或固块状物质，并且随着物料中湿分不同导致绝干物料颗粒间的间隙也不同。原始湿物料和干燥过程中物料的堆密度有很大差别，选择常州万宝干燥设备的干燥机时应予注意。
4）物料的滑移角 堆放颗粒状或粉状物料时，当物料堆斜面与底面间夹角增大到某个角度时，将发生侧面物料向下滑落的现象。这个发生物料滑落的斜面与底面的夹角称该物料的滑移角。滑移角与物料组成、湿含量、粒度和黏性有关。选择常州万宝干燥双锥干燥机时，可以参考物料的滑移角，选择锥体的角度大小。
干燥温度
随物料的物性不同，可选择适当的温度。通常可选用变温干燥法，在干燥初期温度低，逐渐提高温度，以增大干燥速率。
开始抽真空并加热时，干燥速度慢，当物料加热到水的汽化温度以上时，干燥速度会突然加快，物料在允许温度范围内被加热到相应压力下的汽化温度而大量汽化，这时物料温度保持不变，加入的热量供作汽化热和各项热损失，真空系统不断排出汽化的蒸汽，保持蒸发表面与空间的压力差，使干燥持续进行。物料的湿含量减小到一定程度，从物料中蒸发出来的水分减少了，在加热量不变的情况下，物料温度开始升高，蒸发表面与空间压差减小，干燥转入减速阶段。干燥速度逐渐下降，直至零。
工作真空度
通常选用10³~10⁴Pa。真空度高，物料中湿分汽化温度低，干燥速度快。但真空度过高，导致抽气系统成本增加，干燥后的物料价格增高，经济上不合算。
旋转速度
虽然说双锥回转真空干燥机筒体的旋转速度越快，干燥速度也就越高。但在干燥初期，如果较快的旋转速度，很容易使物料出现粘结成团的现象，因此，在干燥初期采用较低的转速，等到物料表面较干时在提高筒体的旋转速度。干燥后期，随着物料含水量的降低，旋转速度也应适当的降低，，此时提高转速对干燥速度的提高无益。所以，在干燥过程中工作人员应随时根据物料的情况来调控。

SZG1000搪瓷双锥干燥机，SZG1000搪玻璃真空烘干机，1000升搪瓷回转干燥机配置表：

序号 部件名称   型号规格   材质 备注

1  内胆 δ=8mm  Q235   304或内搪瓷2mm

2  筒体夹套   δ=8mm    Q235B

3  筒体外封   δ=2mm    304

4  机架外封   δ=1.2mm   304

5  机架 12#  槽钢

6  旋转接头   AD-BFI2“ 304 滕州奥达

7  旋转接头   AD-BFI3“ 304 滕州奥达

8  传动电机   3KW    江阴大中

9  减速机  WPA-135    浙江萧山

10 链轮 大1.2寸Z=38双排

小1.2寸Z=19双排 锻件

11 调心滚子轴承 22220     瓦房店轴承/洛阳轴承

12 轴承座    铸件 2套

13 金属软管   G2.5"，G1",  不锈钢  真空金属软管和热源金属软管各一套

14 真空罩  真空管φ60*6

过滤罩δ=2.0MM  304

15 抽真空轴   不锈钢  304

16 真空过滤布袋 防静电布袋   针织尼

17 蒸汽进出管（无缝钢管）  DN25 304

18 排污口（无缝钢管） DN25 Q235

19 进料盖  搪瓷，δ=10  直径400

20 出料盖  搪瓷，δ=10  直径200

21 密封条    软硅橡胶

22 密封圈    硅橡胶

23 左右轴  45#

24 左右支臂   45#

25 传动皮带   B型，3槽

26 进回水端轴 45#钢

27 排污阀  DN25 304

28 保温棉    硅酸铝  常余保温

29 热水箱  30kw304材质  常州万宝

防爆控制系统

30 防爆控制柜 标配增安型（E型）1套 配套

31 变频器  3KW  配套 上海神源

32 接触器    配套 正泰电器

33 温度表  0∽150℃  配套 浙江鹤山

34 真空表  0∽-0.1MPa 配套 浙江鹤山

35 热继电器     配套 正泰电器

36 急停开关      配套 正泰电器

37 电源开关      配套 正泰电器

38 红绿指示灯    配套 正泰电器

39 测温电阻   PT100   配套 正泰电器

SZG1000搪瓷双锥干燥机，SZG1000搪玻璃真空烘干机，1000升搪瓷回转干燥机操作规程：

1、开车前检查:
a、开启真空泵检查，管道连接处、填料函是否泄漏，进、出料口密封是否良好，真空表反应是否灵敏。
b、开启冷却水阀门检查载热管道连接处，填料函是否泄漏，压力表反应是否灵敏。
c、检查电控柜各仪表133、按钮7229、指示灯6929是否正常，检查接地线是否良好，有无漏电，短路现象存在。
d、在各油杯中加满润滑脂，起动电机空车运转，听噪声是否正常，若不正常，应检查出噪声的来源，并加以排除。
2、将需干物料加入容器内（粉状、细小粒状、浆状物料采用真空进料），然后关闭进料孔盖。3、关闭排真空阀后，开真空泵，使干燥容器内呈负压（600 – 755 mmHg）。
4、合上电源开关，启动电机，按下工作电钮，干燥机开始旋转工作。
5、开启载热体阀门，让载热体进入干燥容器夹层内，按工艺要求验测。
6、物料干燥完成后，先关闭载热体阀门，然后向夹层内注入冷却水，待物料冷却到常温后，停止抽真空。开启排真空阀，关电机，停止干燥机旋转，打开孔盖出料。


服务流程：

1、售前：
  建立用档案，与客户取得联系，介绍本厂技术及设备有关情况，了解用户需要，推荐相应设备，落实试料与有关技术准备，完善技术参数。
2、售中：
  提供用户相关图纸，技术资料，协调用户设备安装施工，向用户通报制作速度，133制作质量7229。保证用户工程进展与设备制造进行同步协调。处理突发事件，6929与用户保持良好沟通。
3、售后：
  ①派员至用户指导安装，负责调试直至交付使用。
  ②负责用户有关人员的操作，维护技能培训。
  ③长期优质优价提供备品备件。
  ④设备保质期一年，在验收后一年内因设备本身质量造成的设备损坏，负责免费维修，如因操作不当引起的故障收取工本费，并实行48小时服务维修，即在收到用户讯息个24小时内必须回答用户的问题，如不能在电话中解决，则在下一个24小时内赶到用户现场解决问题。

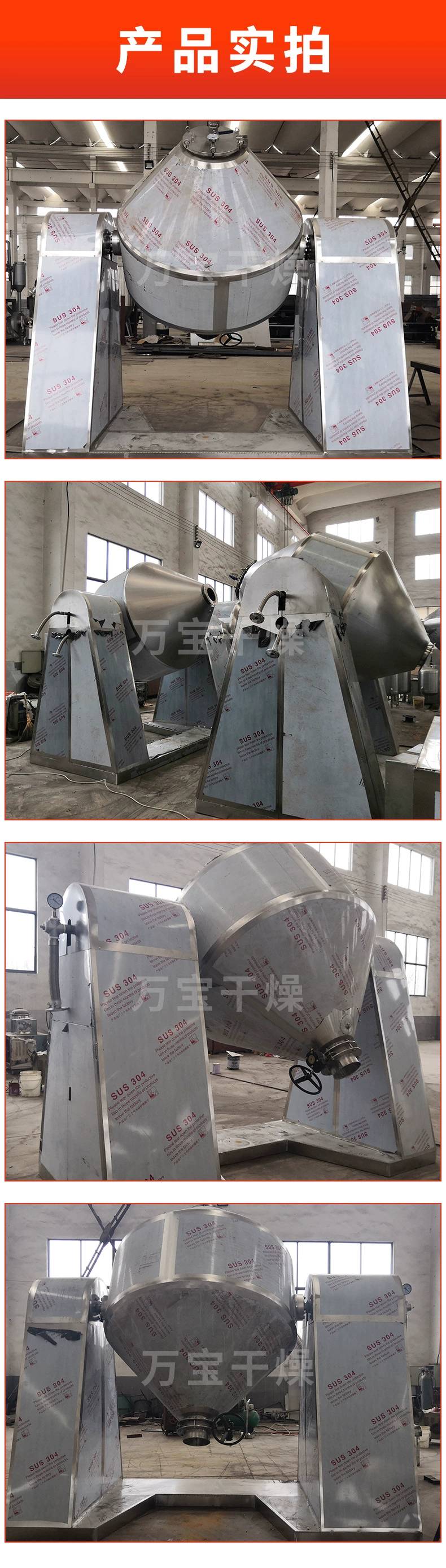

SZG1000搪瓷双锥干燥机，SZG1000搪玻璃真空烘干机，1000升搪瓷回转干燥机实拍：
