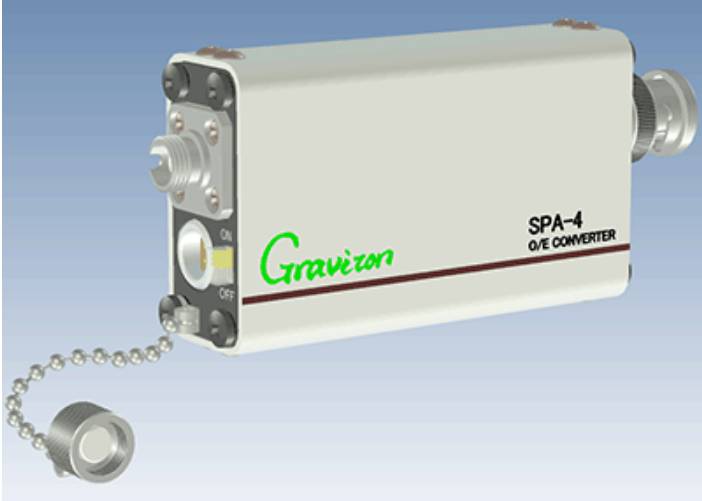

SPA‑4属于高性能宽频光信号‑电信号转换模块，是SPA‑3的升级款。搭载硅PIN光电探测器，在可见光‑近红外区间拥有无波长依赖性的平坦频率特性；MAX NA0.5，适配HPCF大数值孔径光纤，将光纤输出光波形转换成电信号，直接接入示波器、频谱分析仪即可观测光信号波形，广泛用于光通信、光学拾取头、科研光学测量领域。
（核心尺寸为MAX0.25mm，孔径为MAX0.5，850nm波长下功率为300V/W，工作频率范围直流到3GHz）
特点：* 支持多波长使用
* SPA-3具备与波长无关的频率特性，且带宽更广
* 支持HPCF技术；NA值为0.5，核心直径为250微米，能够完全捕获出射光
* 波段覆盖从直流到3.0GHz的宽范围
* 尺寸为103×44×21mm，重量为130g
SPA-4是一种在频率特性上不存在波长依赖性的SPA-3的进一步升级版，属于宽带O/E转换器。 它在380nm到950nm的波长范围内能够输出多种波长的光，因此非常适合用于光拾取器和光通信设备中的光波形检测。 它的接收NA值可达到0.5，因此也适用于那些采用核心NA值较大的高速通信用HPCF（硬聚合物包层光纤）的通信设备的测试。
[1] SPA-4的规格
项目 \机型名 | SPA-4 |
| 基准波长 | 850nm |
| 受光波长范围 | 400-950nm |
| 受光径 | MAX φ0.25mm |
| 受光NA范围 | 0.5以下 |
| 光输入连接器 | FC受体 |
| 受光素子 | Si PIN PD |
| 素子受光径 | φ0.2mm |
| 转换灵敏度 | 300V/W |
| 输出饱和光输入功率 | +1dBm |
| 转换频率带宽 | 直流至3.0GHz |
| 输出噪声水平 | 1.8mVrms以下 |
| 等价噪声光功率 | -22.4dBm以下 |
| 电力输出连接器 | BNC插头 |
| 输出阻抗 | 50Ω |
| 输出偏移电压 | 0.5mV以下 |
| 电源连接器 | LEMO 0S-4P |
| 电源电压 | DC±15V |
| 电源电流 | +150mW/－50mW |
| 外形尺寸 | 103 x 44 x 21mm |
| 重量 | 约130g |
| 使用温度范围 | ＋5℃～＋35℃ |
* 转换灵敏度、输出饱和功率以及等效噪声光功率，均以基准波长下的数值为准。
* 光输入与电输出的连接器为标准型号。其他类型的连接器则另有所指。选项我们将为您准备。
[2] 集光范围图
SPA-4的集光范围： 受光直径：MAX0.25mm 受光NA值：MAX0.5 PD的受光直径：0.2mm 光学系统的放大倍率：0.8倍
基准波长：850nm
感度波长：MAX 约700nm
主要波长下的灵敏度 转换灵敏度波长 158V/W 400nm 263V/W 500nm 391V/W 600nm 463V/W 700nm 383V/W 800nm 205V/W 900nm |
SPA-4
SPA-4的阶跃响应：上升时间为143ps，超调量为7.76%。
SPA-4的频率特性——-3dB点对应的频率：约为3.0GHz
直流到 3GHz 宽频响应，上升 / 下降时间仅 150ps，可观测高频叠加光波形
