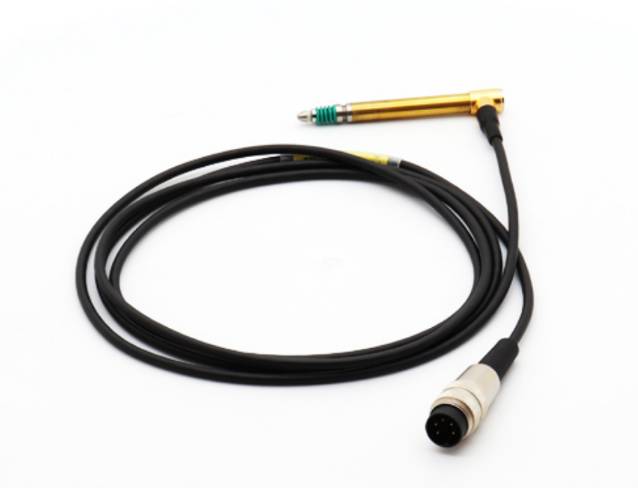

EM‑PHTL为EM‑PHTS（直型）的弯头版本，属差动变压器LVDT式高精度位移探针。

90度L型弯头结构，适合垂直空间受限、无法垂直向下安装直型探头的工位；可从侧面、水平方向接触被测工件，完成高度、段差、厚度、翘曲量检测。

内置精密滚珠轴承，滑动顺滑，长期使用稳定性、耐久性优秀（寿命可达1000万次）；测压力可调，减少软质工件压痕损伤。测量信号传输至控制器后，可外接PLC、记录仪实现自动化产线检测。

用途

• ●安装于测量支架等上，以实现高精度测量

•


特征

• ●采用滚珠轴承，可实现0.01μm的分辨率。

规格

• ●类型：L型

• ●测量范围（mm）：±1

• ●活动范围（mm）：4.6

• ●分辨率(μm)：0.01

• ●重复误差(μm)：0.01

• ●线性度（%/mm）：0.25/±1

• ●测量力(N)：0.63、0.16-4.0

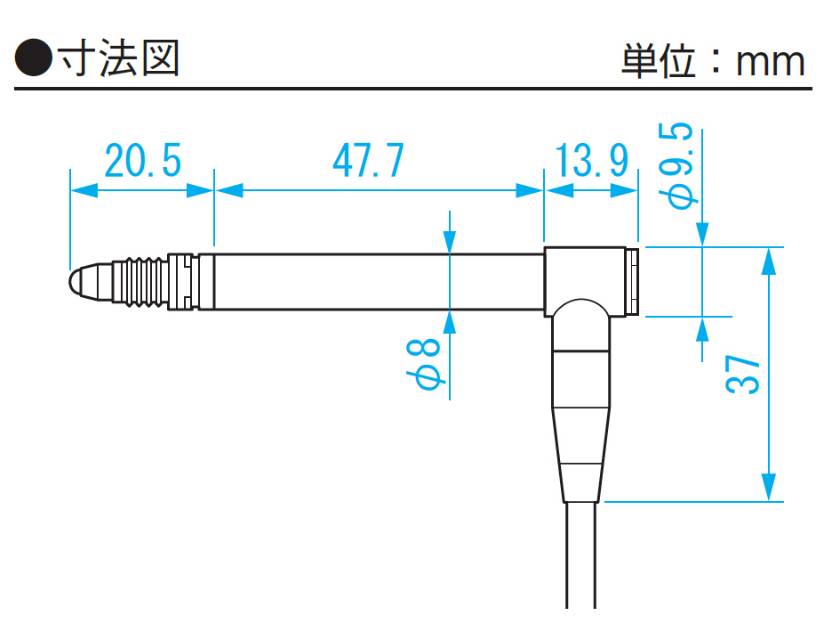

• ●安装部位外径（mm）：φ8（配合公差h6）

• ●搬运频率（Hz）：13k

• ●输入电压(V)：3

• ●电源：来自显示器

• ●代码长度（m）：2

• ●耐久性(次)：10000000

材质

• ●本体：钢材

附属品

• ●更换用扳手

使用条件

●需与单独销售的M3显示器及卡尺一起使用。
●电测微计探头不能单独使用。

探头的使用注意事项

• 这款探头的精度非常高，能够达到0.01微米的分解精度，因此在使用时请务必仔细阅读以下注意事项。

• 请勿拉伸或过度弯曲探头所连接的电缆，否则可能会导致线路断裂。

• 严禁对探头进行任何改造或拆解操作。

• 如果波纹管出现破损或老化现象，建议及时更换波纹管。

• 对于探头的末端测量部件，需要定期检查其磨损情况，并根据实际情况来控制磨损程度。由于不同的测量对象会导致不同的磨损速度，因此需要适当调整并加以管理。

• 探头不喜欢内部进入油脂，因此在加工设备附近使用时需格外小心。

• 清洁时只需用干布擦拭即可，切勿使用溶剂。若要清除油脂，可以用浸过苯等的湿布进行擦拭。（请避免使用酒精或丙酮。）
