原料药菌渣专用桨叶干燥机设计要求：

物料名称：头孢菌渣滤饼、硫红菌渣滤饼；

物料含湿率w1：65%；

产品含湿率w2：20%；

处理量：1250kg/h；

水分蒸发量：700kg/h

给料温度：20℃；

给料端料层温度： 20℃；

排料温度：50℃；

排气温度: 70℃；

物料比热：1.254kj/kg.℃；

饱和蒸汽温度：140℃

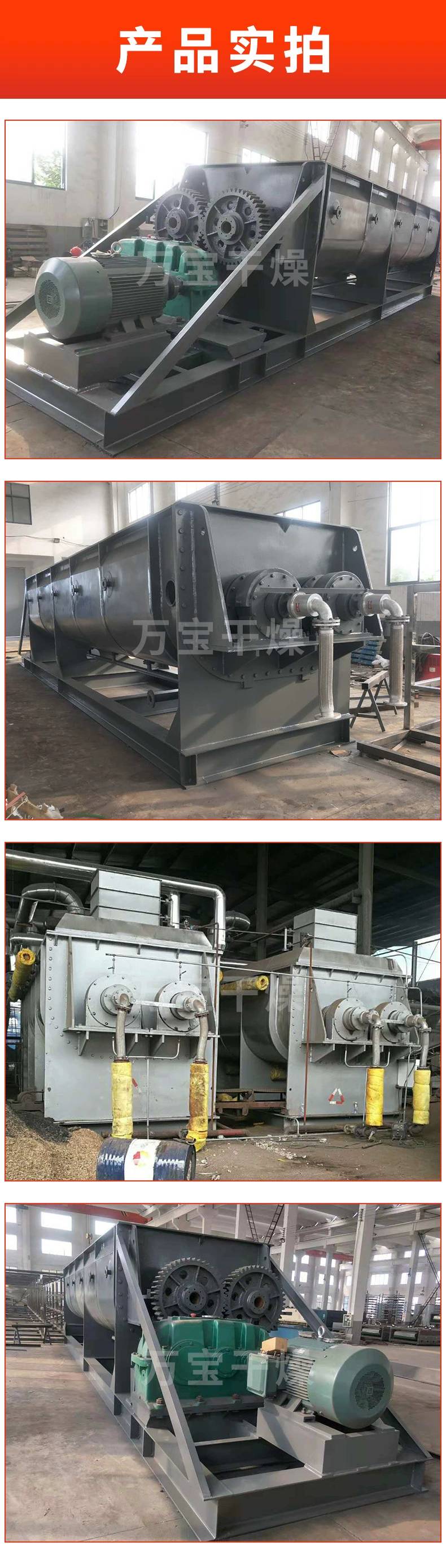

一、原料药菌渣专用桨叶干燥机，头孢菌渣烘干机、硫红菌渣滤饼烘干机概述：

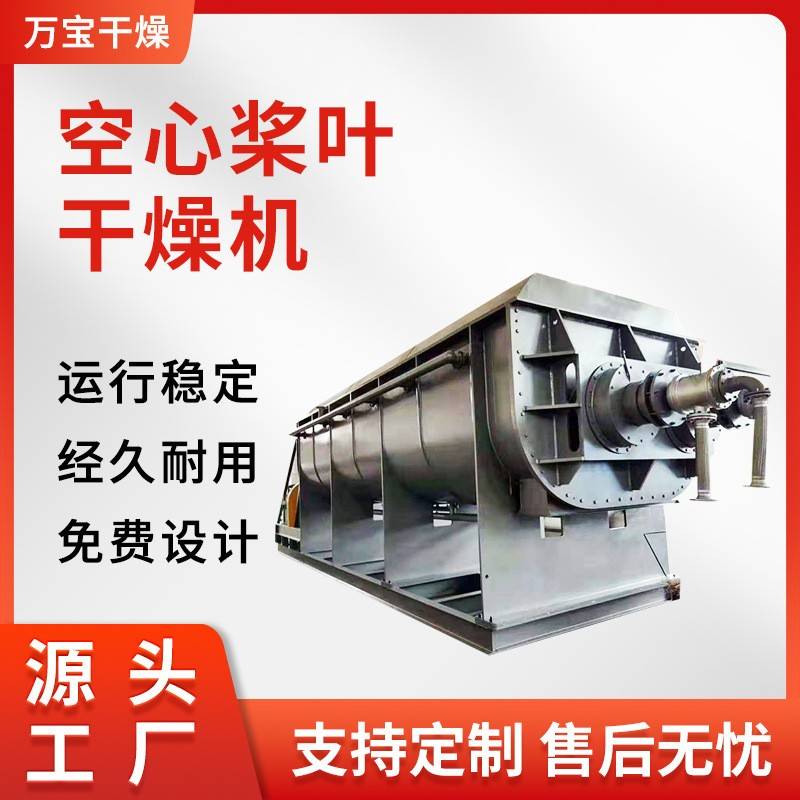

    本公司生产的空心桨叶式干燥机是结合国外先进结构技术的基础之上针对多种桨状、膏状、粉粒状、粉状等物料加强、改良设计而成的，传动部分采用摆线针轮减速机，主动轴采用加粗的空心轴，充分保证桨叶真空干燥机在各种恶劣的工作环境下的稳定运转，同时创造性的以桨叶代替原耙齿，不仅增大了传热面积，提高了空间及能源利用率，也改善了物料在筒体内的运动状态，提高生产效率。加热介质可选用133蒸汽7229、导热油6929。

二、原料药菌渣专用桨叶干燥机，头孢菌渣烘干机、硫红菌渣滤饼烘干机工作原理：

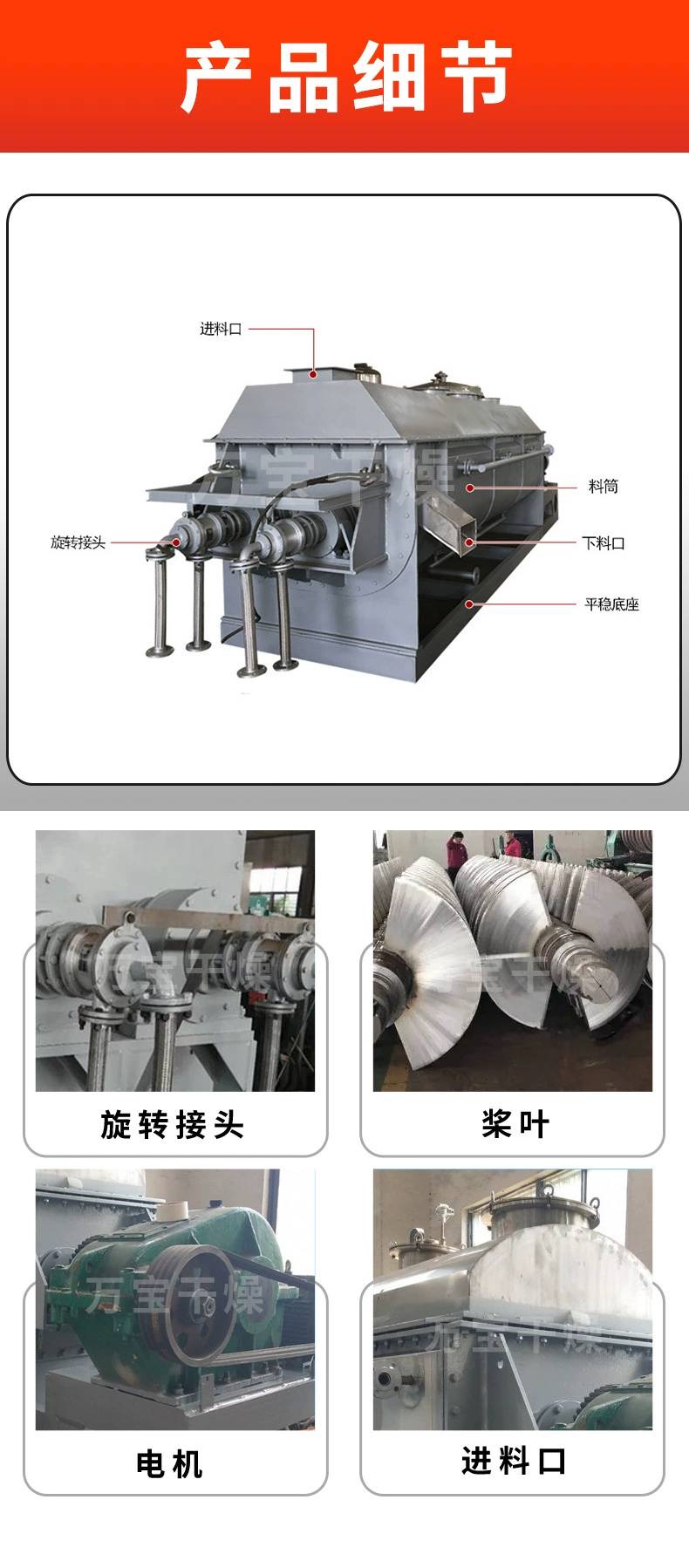

          空心轴上密集排列着楔型中空浆叶，热介质经空心轴流经浆叶。单位有效容积内传热面积很大，热介质温度从-40℃到320℃，可以是水蒸汽，也可以是液体型：如热水、导热油等。间接传导加热，没有携带空气带走热量，热量均用来加热物料。热量损失仅为通过器体保温层向环境的散热。楔型浆叶传热面具有自清洁功能。物料颗粒与楔型面的相对运动产生洗刷作用，能够洗刷掉楔型面上附着物料，使运转中一直保持着清洁的传热面。浆叶干燥机的壳体为Ω型，壳体内一般安排二到四根空心搅拌轴。壳体有密封端盖与上盖，防止物料粉尘外泄而充分发挥作用。
　　    传热介质通过旋转接头，流经壳体夹套及空心搅拌轴，空心搅拌轴依据热介质的类型而具有不同的内部结构，以保证传热效果。

依据物料性质和工艺要求的不同，该机需配置引风装置、电源、换热器（选配件）等组成干燥单元操作。同时，该机还可以用于固体物料与液体物料的混合加热反应与固体物料与固体物料不混合加热。

三、原料药菌渣专用桨叶干燥机，头孢菌渣烘干机、硫红菌渣滤饼烘干机性能特点：

◎浆叶干燥机能耗低： 由于间接加热，没有大量携带空气带走热量，干燥器外壁又设置保温层，对浆状物料，蒸发1kg水仅需1.2kg水蒸汽。
◎浆叶干燥机系统造价低： 单位有效容积内拥有巨大的传热面，就缩短了处理时间，设备尺寸变小。就极大地减少了建筑面积及建筑空间。
◎处理物料范围广： 使用不同热介质，既可处理热敏性物料，又可处理需高温处理的物料。常用介质有：水蒸汽、导热油、热水、冷却水等。
既可连续操作也可间歇操作，可在很多领域应用。
◎环境污染小： 不使用携带空气，粉尘物料夹带很少。物料溶剂蒸发量很小，便于处理。对有污染的物料或需回收溶剂的工况，可采用
闭路循环。
◎操作费用低：的结构。磨损量小，维修费用很低。 　
◎操作稳定：由于楔型浆叶特殊的压缩--膨胀搅拌作用，使物料颗粒充分与传热面接触，在轴向区间内，物料的温度、湿度、混合度梯度很小，从而保证了工艺的稳定性。
四、原料药菌渣专用桨叶干燥机，头孢菌渣烘干机、硫红菌渣滤饼烘干机适用范围：　　

浆叶干燥机已成功地用于食品、化工、石化、染料、工业污泥等领域。设备传热、冷却、搅拌的特性使之可以完成以下单元操作：燃烧(低温)、冷却、干燥(溶剂回收)加热(融化)、反应和灭菌。搅拌浆叶同时又是传热面，使单位有效容积内传热面积增大，缩短了处理时间。楔型浆叶传热面又具有自清洁功能。压缩--膨胀搅拌功能使物料混和均匀。物料沿轴向成"活塞流"运动，在轴向区间内，物料的温度、湿度、混合度梯度很小。用导热油做热介质浆叶干燥机可完成低温燃烧工作。如：二水硫酸钙(Ca2SO4·2H2O) 燃烧转化为半水硫酸钙(Ca2SO4·1/22H2O）。碳酸氢钠(NaHCO3)经煅烧转化为纯碱(Na2HCO3)等。通入冷却介质，如水、冷却盐水等即可用来冷却。如：使用于纯碱行业的浆叶式凉碱机，取代老式的空气冷却凉碱机，节省了能源及尾气处理设备，降低了操作费用。干燥,设备*主要的功能，不使用热空气，使溶剂回收、能源消耗、环境控制处于易处理的理想状态。对需回收溶剂、易燃易氧化热敏性物料尤为适应。已广泛用于精细化工、石化、染料行业。轴向区间内，温度、湿度、混合度的均匀性，使得设备可用来加热或融化，或进行一些固体物料反应。在复合肥及变性淀粉行业均已成功使用。浆叶干燥机可用来对食物和面粉进行灭菌处理。单位有效容积内大的加热面积，很快就将物料加热到灭菌温度，避免了长时间加热而改变物料品质。
五、原料药菌渣专用桨叶干燥机，头孢菌渣烘干机、硫红菌渣滤饼烘干机技术规格：

六、原料药菌渣专用桨叶干燥机，头孢菌渣烘干机、硫红菌渣滤饼烘干机操作规程：

  1、开机前检查

（1）各油杯中加满润滑脂，启动电机空转，听噪音是否正常，若不正常，应检查出异常噪音的来源，并加以排除。

（2）开启热源：如热源为导热油炉，依次开启油泵、电加热管（检查筒体、管道连接处、进出口处是否泄露或堵塞，压力是否正常，温度计是否灵敏，若有异常情况立即停止加热：如热源为导热油炉，立即停止加热，再停止油泵），然后排除故障。

（3）检查电控柜各仪表、按钮、指示灯是否正常，检查接地线路是否良好，有无漏电、短路现象存在。

2、闭合电源开关，启动电机，干燥机开始旋转工作。

3、物料干燥完成后，先关闭热源，待物料冷却后，电机正转出料。

4、整机运行及整机未完全停止运行时，严禁将手或其他物品伸入干燥机内。

七、原料药菌渣专用桨叶干燥机，头孢菌渣烘干机、硫红菌渣滤饼烘干机维护与保养：

  1、在确定整机总电源断开及整机完全停止运行后方可进行检修与维护、保养工作。严禁带电检修。

  2、设备使用完后将干燥器内残留物清洗干净。保持整机的清洁。

  3、轴承需经常（至少三个月一次）涂抹复合钙基润滑脂，通过轴承座上小的加油口加润滑脂，减速机需经常（至少三个月一次）进行保养。

  4、电控柜与主机、热源、接地线随时保持良好，不得有短路、断路现象发生。

5、定期检查各压力表、温度计、电压表等仪器，使各仪器、仪表处于正常工作状态。

6、经常检查电机、减速机、联轴器、轴承等的连接与润滑，使之随时保持紧固与润滑状态。
