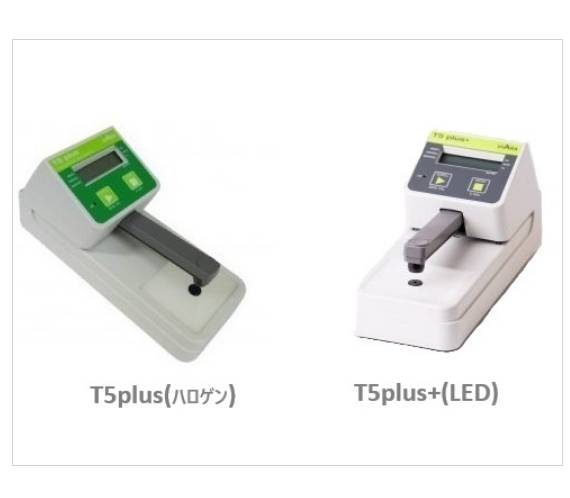

黑白透过浓度・透过率计 T5 plus

特点・测量项目

◎可检测的浓度高达6.0D　※也可检测黑白以外的彩色图像
・浓度值（OD）
・网点百分比（负片/正片）
・透光率
・校正功能

附属品

・光圈尺寸：Φ3mm、Φ2mm、Φ1mm
・使用说明书（附保修卡）
・用于校准/确认的薄膜
・交流适配器（直流9-12V，0.5-0.8A）
・通讯线缆（可选）
・白色包装盒（标准配置），或便携箱（可选）

可测量浓度值（OD）、网点百分比（负片/正片）以及透光率。具备校正功能，体积小且重量轻。

■主要测量对象：各类合成树脂（薄膜、乙烯基材料等）、玻璃、涂料

  ・带有铝蒸镀层的包装材料的遮光性能检测

  ・用于建筑材料的墙纸及薄膜的遮盖性能评估

■关于光学规格

  该浓度计采用符合ISO标准的卤素灯。

  根据您的需求，您还可以选择LED类型的浓度计。

※符合标准：

“ISO 5-2:2009 摄影与图形技术——浓度测量——第2部分：透射浓度的几何条件”

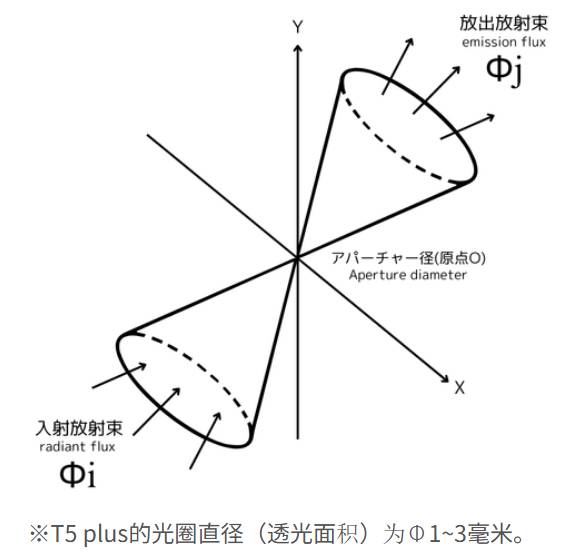

关于浓度计的原理以及透射浓度（OD值）

◎ 通过浓度计算公式

  ・透过率τ = Φj / Φi

  ・透过浓度D = -log10 (Φj / Φi)

◎ 通过浓度D（OD值）来显示

  在光线透过率较低的区域内，显示的数值会达到0.001%的水平。

  通过浓度来表示的话，可以用4.0D或5.0D等形式，这样更易于理解。

  在照片、胶片及印刷领域中，一直将数值转换为透光率的形式被广泛使用着。

◎ 透射率与透射浓度之间的关系

※也可以进行常规的透光率测量。

只要是能透过光的物质，除了上述材料之外也能进行测量。

即使超过1毫米，也可以通过加高等方式来解决。

※标准为测量对象厚度在1毫米以内。

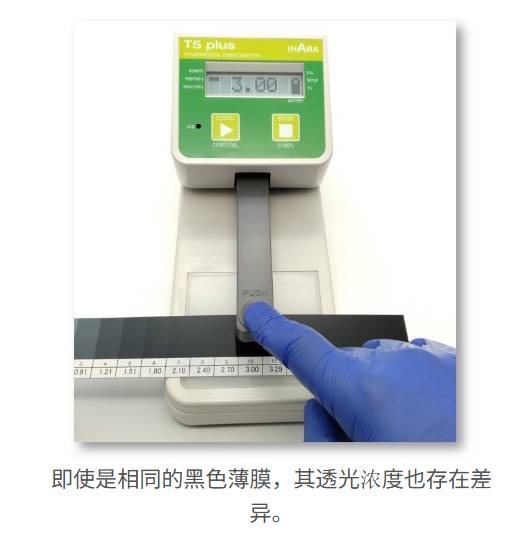

也能校正与其他厂商设备的测量差异。

它具备校正功能，因此能够像其他品牌的产品一样显示出相同的测量数值。

此外，对于那些标准产品无法处理的尺寸或形状，通过改造也有可能实现处理。

应用场景

PCB线路菲林底片浓度检测

印刷制版胶片网点检测

遮光膜/光学薄膜透光率测试

树脂薄片

玻璃

涂层材料透过性能测量

实验室透光材料研发测试

工厂来料品质巡检
