副产石膏（如脱硫石膏、磷石膏）的资源化利用是当前环保与循环经济的重要方向。其核心加工工艺通常包括预干燥和煅烧两个关键步骤，而空心桨叶干燥机与沸腾炉则是实现这两个步骤的理想设备组合。以下详细介绍该生产线的主要设备及工艺流程。

一、副产石膏生产线加工设备_石膏粉预干燥空心桨叶干燥机_石膏粉沸腾炉煅烧生产线核心组成

副产石膏加工生产线主要由以下系统构成：

1. 原料预处理系统：接收、储存、破碎、筛分副产石膏原料。

2. 预干燥系统：采用空心桨叶干燥机去除原料中的游离水。

3. 煅烧系统：采用沸腾炉（流化床煅烧炉）实现二水石膏向半水石膏的脱水转化。

4. 冷却与粉磨系统：对煅烧后的石膏进行冷却和细化处理。

5. 除尘与环保系统：处理生产过程中的粉尘和废气，确保达标排放。

6. 成品储存与包装系统：储存和包装合格的建筑石膏粉产品。

7. 控制系统：PLC自动化控制系统，实现全线监控与调节。

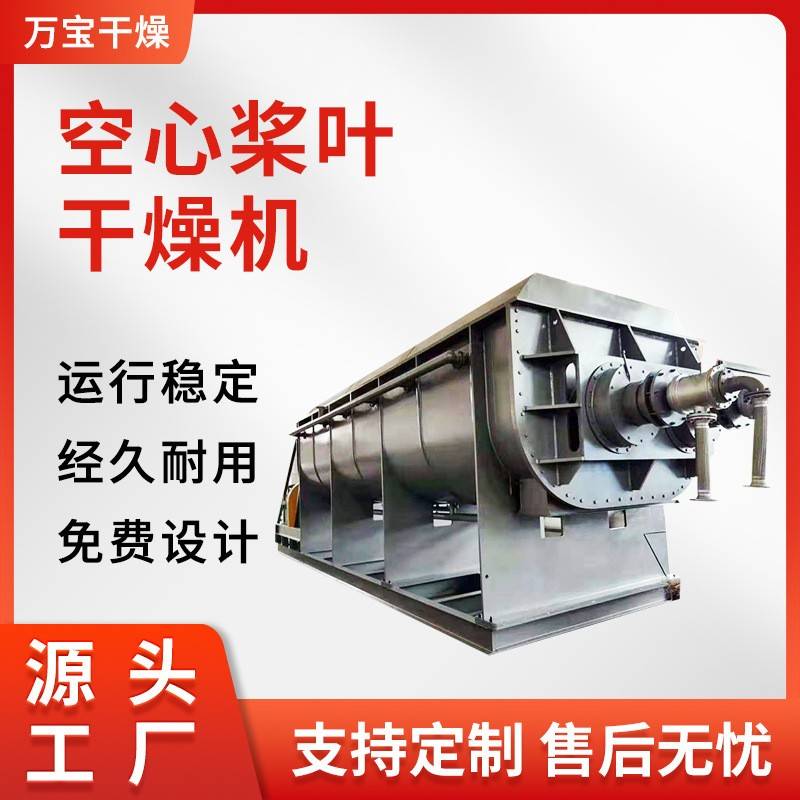

二、预干燥系统：空心桨叶干燥机

设备结构与工作原理

空心桨叶干燥机是一种高效的间接加热传导干燥设备，特别适合处理高粘度、高含水率的膏状、颗粒状物料，如副产石膏。

• 结构组成：

• W形壳体：采用16锰钢或304不锈钢材质，耐热耐腐。

• 双轴空心桨叶：中空轴上排列楔形中空叶片，内部通入热介质（蒸汽或导热油）。

• 传动装置：驱动桨叶缓慢旋转（转速通常为3-5 r/min），实现物料搅拌和推进。

• 旋转接头：连接热介质管道与空心轴，确保密封。

• 工作原理： 湿物料（副产石膏）经计量皮带输送至桨叶干燥机。热介质（如0.8-1.0MPa饱和蒸汽）通过空心轴和桨叶内壁将热量间接传递给物料。桨叶的缓慢旋转不仅使物料受热均匀，还通过挤压-膨胀作用不断翻动物料，防止粘壁。物料在前进过程中逐步失去水分，达到预定含水率后排出，进入下一步煅烧工序。

主要特点

• 高效节能：间接加热，无大量热空气带走热量，热效率可达85%以上。蒸发1kg水仅需1.2kg蒸汽。

• 传热面积大：单位有效容积内传热面积大，设备尺寸小，节省占地。

• 适应性强：可处理高含水率（如脱硫石膏初始含水率10%-20%）和粘性物料。

• 自清洁功能：楔形桨叶设计具有自清洁作用，减少结垢，维护方便。

• 低粉尘污染：封闭式操作，粉尘夹带少，环保性能好。

三、煅烧系统：沸腾炉（流化床煅烧炉）

设备结构与工作原理

沸腾炉（又称流化床煅烧炉）是实现二水石膏（CaSO?·2H?O）脱水生成半水石膏（CaSO?·0.5H?O）的关键设备，其特点是物料处于流态化状态，传热传质效率高。

• 结构组成：

• 炉体：立式圆筒形或方形结构，底部设有气体分布板。

• 加热管/换热器：炉内布置大量加热管，热介质（蒸汽或导热油）通过管壁向物料传递热量。

• 进料口与出料口：位于炉体上部和侧面，实现连续进料与出料。

• 鼓风系统：从炉底鼓入空气或惰性气体，使物料呈流态化“沸腾”状态。

• 工作原理： 预干燥后的石膏粉（含水率降至5%-10%）进入沸腾炉。底部鼓入的空气使床层物料剧烈翻腾，形成流态化状态。加热管将热量传递给流态化的石膏粉，使其温度迅速升高至120-180℃。在该温度下，二水石膏脱去部分结晶水，转化为半水石膏。脱出的水分以水蒸气形式随尾气排出，经除尘系统处理后排放。

主要特点

• 煅烧均匀性好：流态化状态下物料混合均匀，温度场分布一致，避免局部过热或欠烧。

• 热效率高：流态化传热系数高，热能利用率可达85%以上。

• 操作弹性大：可在较宽的负荷范围内稳定运行。

• 自动化程度高：可通过PLC控制煅烧温度、时间等参数，确保产品质量稳定。

四、副产石膏生产线加工设备_石膏粉预干燥空心桨叶干燥机_石膏粉沸腾炉煅烧典型工艺流程

1. 原料预处理：

• 副产石膏（如脱硫石膏）经铲车或皮带输送机送入原料仓。

• 经破碎机破碎至合适粒度（通常<10mm），并通过筛分去除杂质。

2. 预干燥（空心桨叶干燥机）：

• 破碎后的湿石膏经计量皮带称计量后送入空心桨叶干燥机。

• 在蒸汽或导热油的加热下，石膏中的游离水被蒸发去除，含水率从10%-20%降至5%-10%。

• 干燥后的石膏粉通过螺旋输送机或提升机送入沸腾炉进料斗。

3. 煅烧（沸腾炉）：

• 干燥后的石膏粉连续进入沸腾炉床层。

• 底部鼓入空气使物料流态化，同时加热管提供热量。

• 石膏在120-180℃下发生脱水反应：CaSO?·2H?O → CaSO?·0.5H?O + 1.5H?O↑。

• 煅烧后的半水石膏粉从溢流口排出。

4. 后处理：

• 煅烧后的高温石膏粉经冷却器（风冷或水冷）降温至80℃以下。

• 冷却后的石膏粉进入球磨机或雷蒙磨进行粉磨，达到所需细度（通常200目以上）。

• 粉磨后的成品进入成品仓陈化（通常3天），改善其物理性能。

5. 除尘与环保：

• 干燥和煅烧过程中产生的含尘尾气依次进入旋风分离器和脉冲布袋除尘器处理。

• 旋风分离器可捕集≥10μm的粗颗粒粉尘，分离效率99%；布袋除尘器进一步捕集细粉尘，确保排放浓度≤30mg/Nm3。

6. 成品包装：

• 陈化后的成品石膏粉经自动包装机定量包装（如25kg/袋或50kg/袋），入库储存或外运。

五、副产石膏生产线加工设备_石膏粉预干燥空心桨叶干燥机_石膏粉沸腾炉煅烧生产线优势

1. 高效节能：

• 空心桨叶干燥机和沸腾炉均采用间接加热或流态化技术，热效率高，能耗低。利用电厂低压蒸汽作为热源可实现能源综合利用。

2. 产品质量稳定：

• 浆叶干燥机的均匀传热和沸腾炉的流态化煅烧确保了石膏粉的白度、强度、凝结时间等指标稳定可控。

3. 自动化程度高：

• 整条生产线采用PLC控制系统，可实时监控温度、压力、流量等参数，并自动调节，减少人工干预，提高生产效率和安全性。

4. 环保性能优异：

• 配套完善的除尘系统，粉尘排放达标；无废水排放；尾气经处理后无有害气体释放。

5. 资源综合利用价值高：

• 将工业副产石膏转化为高品质建筑石膏粉，可广泛用于生产石膏板、石膏砌块、自流平砂浆等建筑材料，实现变废为宝。
