1. KJG100型双桨叶空心干燥机_KJG150平双轴桨叶式干燥器概述和基本结构

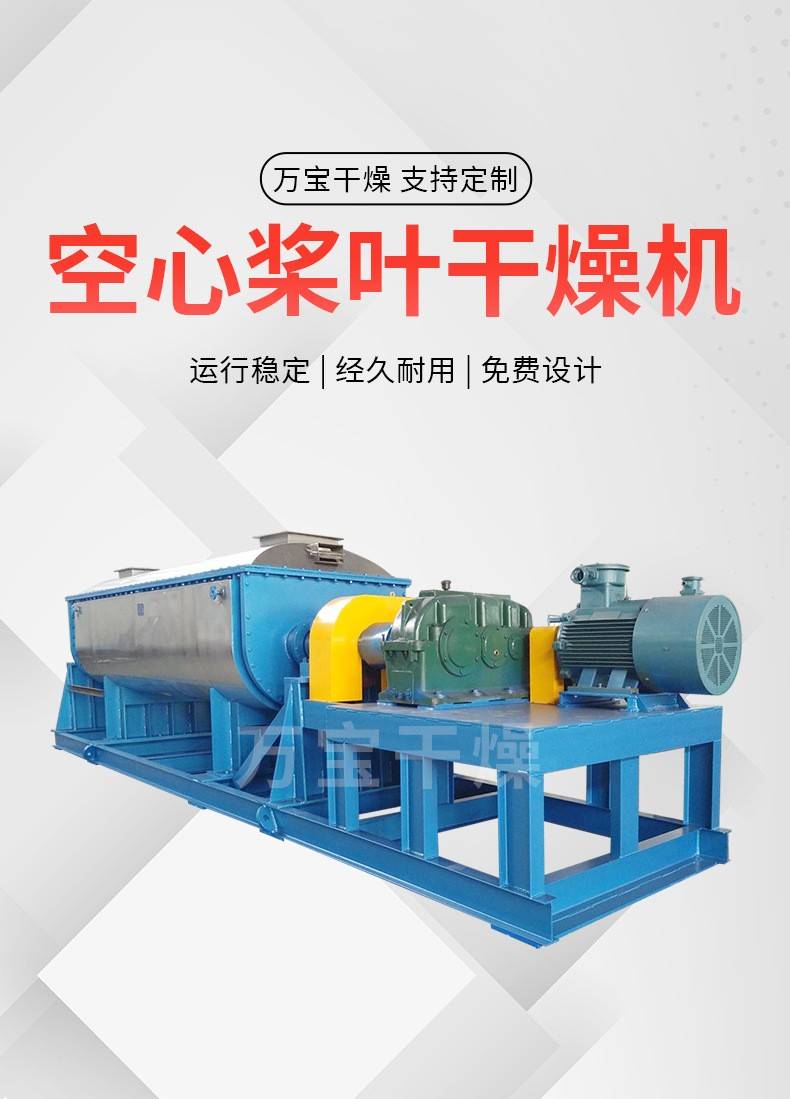

根据搜索结果，双桨叶空心干燥机KJG-100 150是一种以传导为主的卧式搅拌型干燥设备。它主要由传动机构部分133、箱体部分7229、主轴搅拌部分6929、轴承体部分、出料调节机构、旋转接头等部分组成。这种设备采用间接传导加热方式，结合机械搅拌，是一种高效干燥设备，又称为空心桨叶干燥机、双轴桨叶干燥机、桨叶式烘干机。

2. KJG100型双桨叶空心干燥机_KJG150平双轴桨叶式干燥器各组成部分详细介绍

2.1 传动机构部分

传动机构部分主要由电动机、减速机、主动齿轮、被动齿轮、轴间齿轮等组成。它的主要作用是把电机的动力传输给主轴搅拌部分，使其在额定转速范围内运转。根据需要，可选用变频调速或电磁调速配置进行变速运行。在一些设计中，干燥室内输送带的运行由一台2.2kw的变频调速电机（直联减速机）驱动，调速电机的调速范围为1250~125r/min（无级调节）。

2.2 箱体部分

箱体部分通常采用W型或Ω型结构，这种设计适配桨叶搅拌轨迹。箱体配备夹套用于通入热介质辅助加热，内壁光滑且做防腐处理，可有效避免物料黏附与腐蚀。箱体两端设置密封端盖，防止物料粉尘外泄及溶剂蒸汽泄漏，顶部设有排气口，连接尾气处理或冷凝回收装置，部分机型可配置视镜，便于观察内部物料状态。

2.3 主轴搅拌部分

主轴搅拌部分主要由两根空心轴和其表面若干个楔形空心浆叶等组成。空心轴内置加热介质(蒸汽)回流管。单端的旋转接头是这些介质进出的接口。运行时主轴搅拌部分对物料搅拌、推挤并进行加热。桨叶形状为楔形的空心半圆形，可以通入加热介质。除了起搅拌作用外，也是设备的传热体。桨叶的两主要传热侧面成斜面，因此当物料与斜面接触时，随着叶片的旋转，颗粒很快就从斜面滑开，使传热表面不断更新，强化了传热。

2.4 轴承体部分

轴承体部分在主轴的两端，分动力端轴承体和非动力端轴承体。主要由轴承、轴承座、轴承盖、密封填料、填料压盖、检修盖等组成。在一些设计中，动力端配置了主辅两个轴承体，主轴承体是主要支撑点且作为轴向移动的定位点，辅助轴承体是为阻止轴头过大变形而设置的。非动力端轴承体除提供主轴的承力点外，主轴可以自由伸缩。各轴承体均设置了轴承的冷却机构。

2.5 出料调节机构

出料调节机构主要由调节板、转轴、定位件等组成。这一机构可以控制物料的排出速度和量，从而调节物料在干燥机内的停留时间。

2.6 旋转接头

旋转接头是加热介质进出空心轴的接口。通常配置在轴的一端或两端，负责将蒸汽、热水或导热油等加热介质输送到空心轴和桨叶中，并将回流介质导出。

3. KJG100型双桨叶空心干燥机_KJG150平双轴桨叶式干燥器工作原理

双桨叶空心干燥机的工作原理是基于传导传热机制。热介质（如蒸汽、导热油等）通过旋转接头进入空心轴和桨叶，同时箱体夹套中也通入热介质。当设备运行时，双轴或四轴反向旋转的楔形桨叶持续翻动物料，不断更新传热界面，打破物料表面气膜阻力，强化传热效果。桨叶的"压缩-膨胀"运动可破碎结块物料、避免局部过热，实现物料均匀干燥。蒸发产生的水蒸气或溶剂经密闭管路进入冷凝回收装置，未冷凝气体经尾气处理后排出，干燥后的合格物料在桨叶推送下从出料口排出，形成完整的干燥循环，全程无粉尘外泄，符合环保要求。
