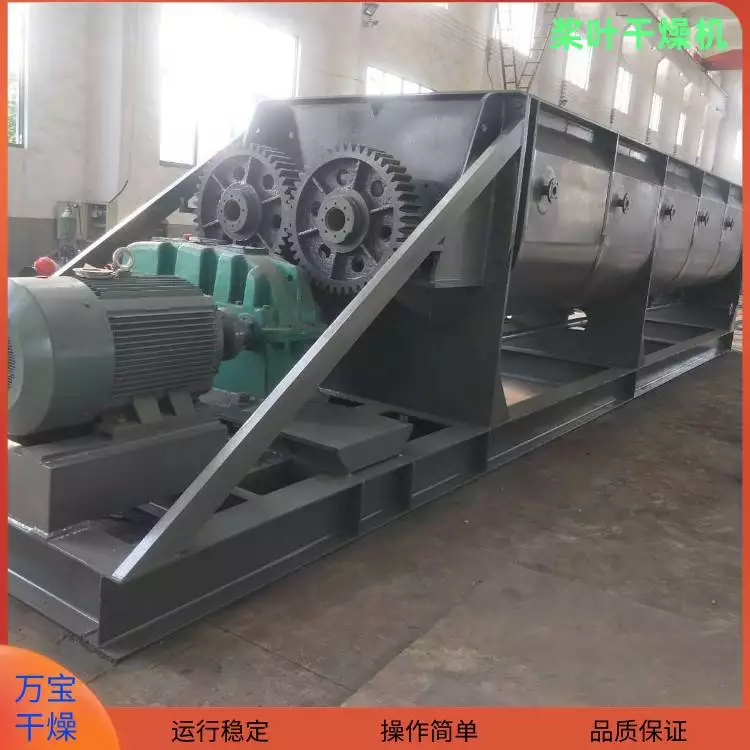

1. 化工污泥KJG180平方双桨叶干燥机_化工污泥双轴桨叶式干燥器选型与参数设计

• 型号选择：基于处理量27m3/d及含水率从87%降至≤20%的要求，选用KJG-180型双桨叶干燥机，其有效传热面积达180㎡，可满足化工园区污水处理厂污泥的连续干燥需求。

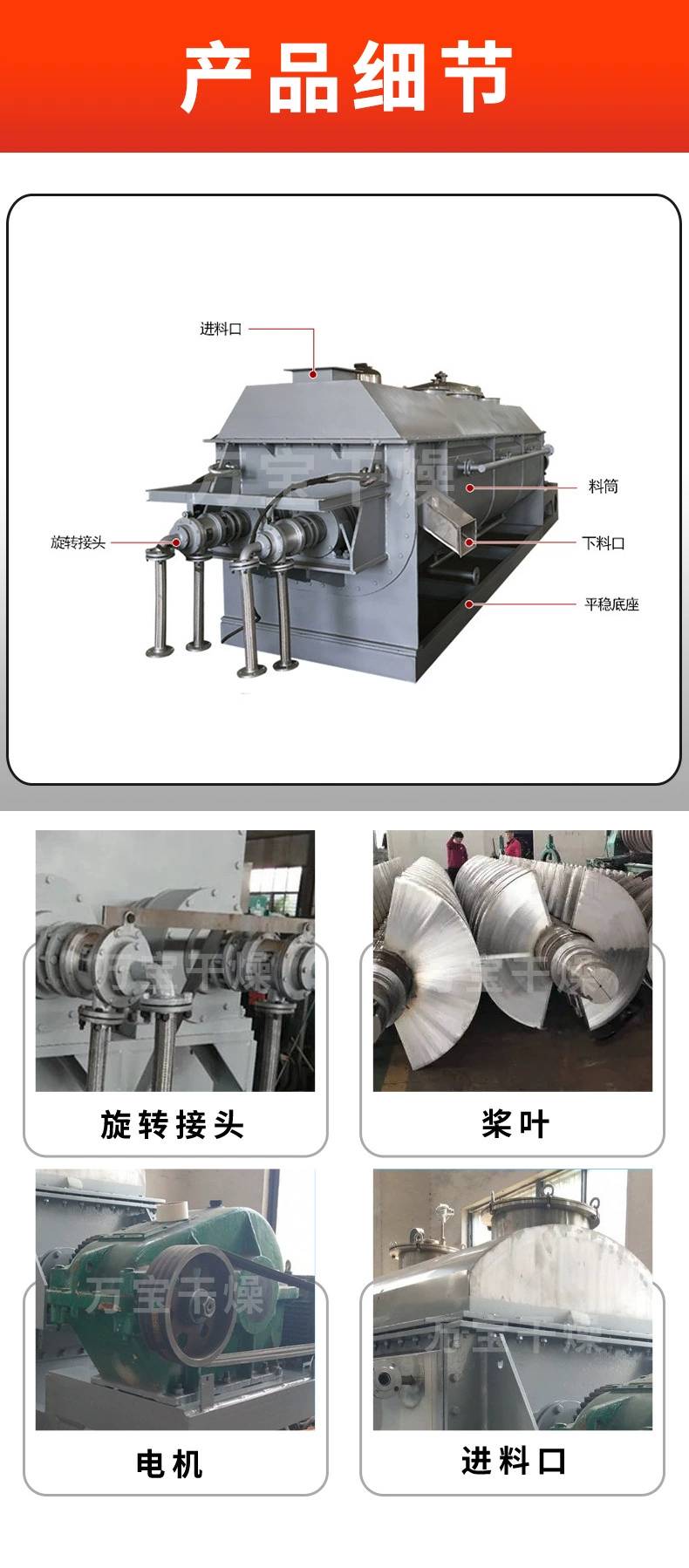

• 蒸汽参数：采用0.5MPa(G)饱和蒸汽作为热源，通过旋转接头导入桨叶轴内部，实现间接加热，避免物料污染。

• 电源配置：380V/3P/50Hz三相电源，适配年操作8000小时的连续工作制度，确保设备运行稳定性。

2. 化工污泥KJG180平方双桨叶干燥机_化工污泥双轴桨叶式干燥器工艺流程设计

• 进料系统：泥饼状污泥（物化与生化各半）通过螺旋输送机定量送入干燥机，初始含水率87%，进料温度为常温24。

• 干燥过程：桨叶轴低速旋转（转速≤15rpm），通过啮合结构实现自清理，防止粘壁；蒸汽间接加热使物料温度升至100-120℃，水分蒸发后由引风机排出，尾气经旋风分离器净化后达标排放。

• 出料系统：干燥后污泥含水率≤20%，呈松散粉粒状，通过星型卸料阀排出，可直接用于锅炉燃烧或制肥。

3. 化工污泥KJG180平方双桨叶干燥机_化工污泥双轴桨叶式干燥器设备结构与材料优化

• 传热设计：桨叶采用空心夹套结构，内部通蒸汽，表面焊接搅拌翅片，增大传热面积；设备总传热系数达80-90W/(㎡·K)，热效率≥85%。

• 材质选择：与物料接触部分选用316L不锈钢，耐腐蚀性强；桨叶轴及外壳采用Q345R压力容器钢，确保设备寿命≥10年。

• 密封设计：轴端采用双端面机械密封，密封液为导热油，防止蒸汽泄漏；进料口及出料口设置气密装置，减少粉尘外溢。

4. 自动化控制系统

• 温度控制：通过蒸汽调节阀控制桨叶轴内部蒸汽压力，维持干燥温度恒定；出料口设置红外水分仪，实时监测含水率并反馈至PLC系统。

• 转速调节：根据进料量自动调整桨叶轴转速（5-15rpm），确保物料停留时间一致；进料螺旋与干燥机联动控制，避免堵料。

• 安全保护：设置超压、超温报警及紧急停机装置；蒸汽管道配备安全阀及疏水阀，防止水锤现象。

5. 辅助系统设计

• 蒸汽系统：配置0.6MPa蒸汽锅炉，通过减压阀将蒸汽压力降至0.5MPa(G)后供干燥机使用；蒸汽冷凝水回收至锅炉循环利用，降低能耗。

• 尾气处理：旋风分离器去除粉尘后，尾气经喷淋塔洗涤（pH≥9）去除酸性气体，达标后通过15m高排气筒排放。

• 润滑系统：减速机采用强制润滑，油池油位通过液位计监测；桨叶轴轴承采用稀油润滑，定期更换润滑油（周期≤2000小时）。

6. 安装与调试要求

• 基础施工：设备安装于污泥脱水干化间内，基础承载力≥5t/㎡；地脚螺栓采用M36×1000，预埋深度≥800mm27。

• 管道连接：蒸汽管道采用无缝钢管（GB/T8163），坡度≥0.003，便于冷凝水排放；物料管道采用316L不锈钢，内壁抛光至Ra≤0.8μm。

• 调试步骤：先进行空载试运行（4小时），检查桨叶轴转动是否平稳；再通蒸汽进行负载试运行（24小时），监测温度、压力及出料含水率是否达标
