一、2205材质KJG320型双轴空心桨叶干燥机，320平方双桨叶干燥器 项目概述与设计依据

本方案旨在为处理强腐蚀性、高纯度或高洁净度要求的特殊物料（如含氯离子化工产品、高盐废水污泥、高级医药中间体等）提供一套高性能的干燥解决方案。核心设备选用KJG-320型双轴空心桨叶干燥机，其总传热面积达320平方米，属于大型传导干燥设备。设备与物料接触的关键部件全部采用2205双相不锈钢制造，该材质兼具奥氏体和铁素体不锈钢的优点，具有优异的耐氯化物应力133腐蚀、7229点蚀、6929缝隙腐蚀能力以及高强度和高耐磨性，特别适用于苛刻的工业环境。本方案基于成熟的空心桨叶干燥技术，结合特殊材质要求，确保设备在高效干燥的同时，具备的耐腐蚀性和长期运行稳定性。

二、 2205材质KJG320型双轴空心桨叶干燥机，320平方双桨叶干燥器设计参数与工艺目标

1. 设备型号：KJG-320型双轴空心桨叶干燥机。

2. 处理能力：根据物料特性（初/终水分、比热、密度等）进行计算，320平方米的传热面积可满足大规模连续生产需求，典型蒸发水量可达1000 kg/h以上（视具体工艺而定）。

3. 热源与温度：可适配饱和蒸汽（约180℃）、导热油（约320℃）或热水等多种热介质。温度通过先进的PLC控制系统调节，满足从低温干燥到高温煅烧的不同工艺要求。1610

4. 操作环境：可设计为常压连续操作或真空密闭操作。后者特别适用于热敏性物料、需回收溶剂或防止氧化/污染的工况。

5. 核心材质：

• 接触物料部分（包括壳体W形/Ω形内壁、空心搅拌轴、空心桨叶、内置刮板等）：采用2205双相不锈钢（S31803/S32205）。其高铬、钼、氮含量提供了的抗腐蚀和抗磨损性能。

• 非接触部分（如外部夹套、支架、保温外罩）：可采用碳钢（Q235）以优化成本。

• 密封系统：采用特殊设计的旋转接头和机械密封组合，确保热介质无泄漏，轴端密封可采用高品质填料或集装式机械密封。411

三、 2205材质KJG320型双轴空心桨叶干燥机，320平方双桨叶干燥器核心结构与工作原理

1. 工作原理：该设备为以热传导为主的卧式搅拌型连续干燥机。热介质（蒸汽或导热油）通过旋转接头，同时通入干燥机壳体夹套和两根平行的空心搅拌轴内，并流经密集排列在轴上的众多楔形空心桨叶。物料从进料口连续送入，在两根反向旋转的桨叶作用下，被不断搅拌、翻动并沿轴向输送。物料与高温的桨叶表面及壳体内壁充分接触，热量通过传导方式直接传递给物料，使其中的水分或溶剂受热蒸发。蒸发出的蒸汽由少量携带气体（或真空系统）引出。干燥后的物料从出料口排出。

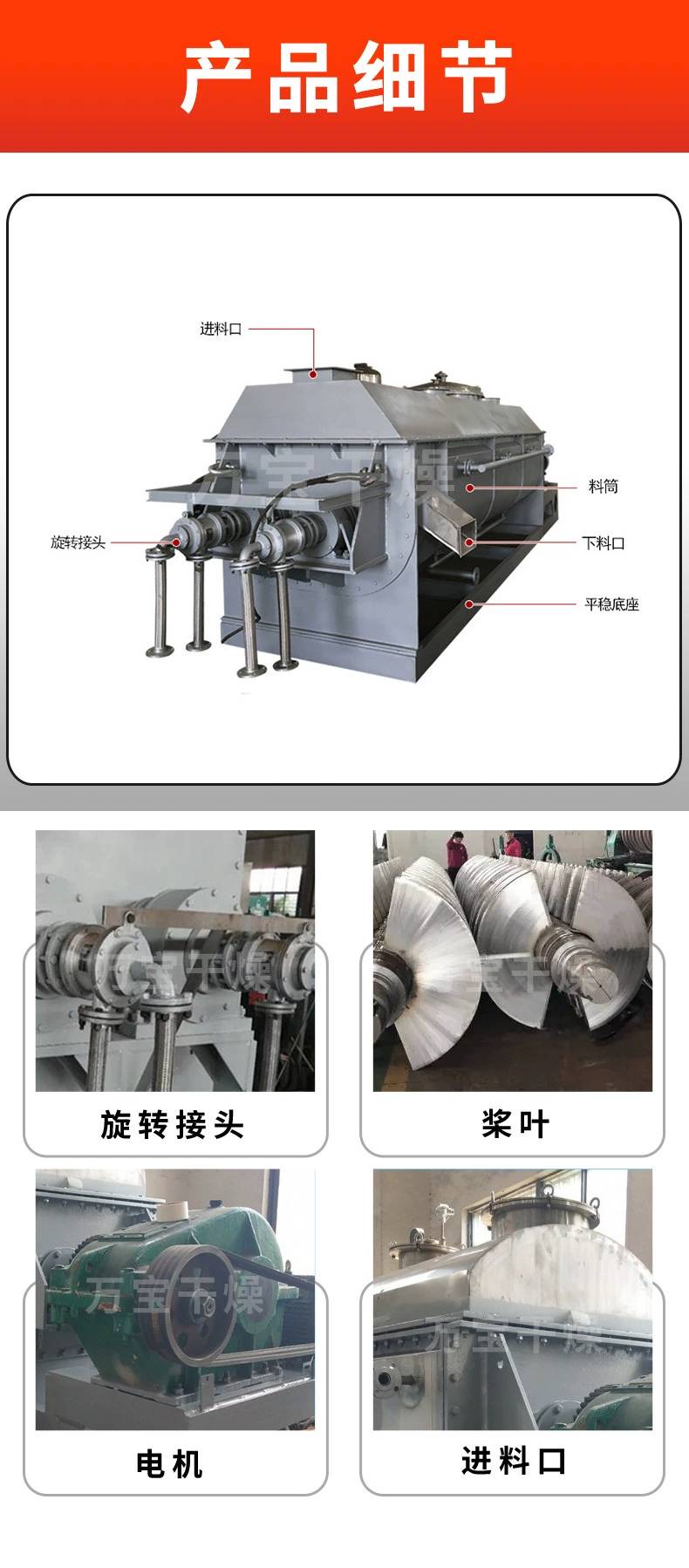

2. 关键结构设计：

• 2205双相钢桨叶轴与楔形桨叶：桨叶设计为特殊的楔形空心结构，这不仅增加了传热面积，其旋转时对物料的压缩-膨胀作用能不断更新传热面，具有自清洁功能，防止物料粘附和结垢，尤其适合粘性物料。2205材质确保了在腐蚀性环境下的长期结构完整性。

• W形或Ω形壳体：壳体设计成W形或Ω形，以匹配双轴桨叶的搅拌轨迹，内部光滑，减少死角。2205材质的内壁能抵御物料的腐蚀和磨损。

• 耐磨与防粘附设计：针对高磨损性物料，可在桨叶刃口或易磨损部位进行表面硬化处理（如喷涂碳化钨）。2205材质本身的高强度也提供了良好的耐磨基础。

• 传动系统：采用大功率硬齿面减速电机（功率根据320㎡面积预估在110-160kW范围），配备变频调速，实现主轴转速在5-15rpm范围内无级可调，从而控制物料停留时间（通常为60-120分钟）。

• 保温系统：壳体外部包裹优质硅酸铝保温棉，外覆不锈钢蒙皮，**限度减少热量散失，提升能效。

四、 2205材质KJG320型双轴空心桨叶干燥机，320平方双桨叶干燥器系统配置方案

一套完整的KJG-320干燥系统通常包括以下单元：

1. 上料单元：无轴螺旋输送机或柱塞泵（材质与主机匹配），变频调速，实现定量均匀进料。

2. 干燥主机：KJG-320型双轴空心桨叶干燥机（2205材质核心部件）。

3. 加热系统：根据热源选择配套的蒸汽减压站、导热油炉及循环泵站、电加热器等。

4. 排气与除尘单元：由于蒸发量较大，需配置引风机。尾气中含尘量低，可先经旋风分离器回收大部分粉尘，再经水膜除尘器或湿式洗涤塔深度净化后排放，确保环保达标。对于溶剂回收工况，需配置冷凝器和真空系统。

5. 出料与冷却单元：螺旋输送机出料，可集成冷却水夹套对热物料进行冷却。

6. 智能控制系统：以PLC为核心，集成触摸屏，实现对进料速度、主轴转速、各点温度（热介质进/出口、物料温度、排气温度）、系统压力（真空度）等关键参数的实时监控、记录与自动调节，确保工艺稳定和产品一致性。

五、 方案优势总结

1. 的耐腐蚀性：核心部件采用2205双相不锈钢，可安全处理大多数304/316L不锈钢难以胜任的强腐蚀性介质，延长设备寿命，保障产品纯度。

2. 高效节能：巨大的单位容积传热面积（320㎡）和高效的传导加热方式，使热效率高达80%-90%，蒸发1kg水仅需约1.2kg蒸汽，运行成本低于对流干燥设备。

3. 适应性强与环保：既可连续也可间歇操作；密闭式设计，配合适当的尾气处理，可实现粉尘和挥发性物质近零排放，满足严苛的环保要求。处理物料范围从粉粒状到膏状、滤饼均可。

4. 运行稳定可靠：低速搅拌，磨损小；楔形桨叶的自清洁和均匀搅拌作用，保证了物料干燥均匀，产品质量稳定。
