一、 硫酸钙（石膏）KJG300型空心桨叶干燥机  石膏桨叶烘干机项目背景与设计目标

本方案旨在为硫酸钙（石膏）物料的干燥/煅烧工序提供一套高效、节能、稳定的工业化解决方案。硫酸钙通常以二水石膏（133-7229/6929）形式存在，需要通过脱水转化为半水石膏（建筑石膏）或无水石膏。KJG300型空心桨叶干燥机是一种以热传导为主的卧式搅拌干燥设备，特别适用于硫酸钙这类粉状、颗粒状或滤饼状物料的干燥及低温煅烧。本设计目标是在密闭、低氧环境下，通过的温控，将硫酸钙物料均匀干燥至目标含水率，或完成从二水合物到半水合物的相变，产品品质稳定，热能利用率高，粉尘排放少。

二、 硫酸钙（石膏）KJG300型空心桨叶干燥机  石膏桨叶烘干机设计依据与物料特性

1. 物料特性：硫酸钙（石膏）通常为白色粉末或结晶，二水石膏在128℃左右开始失去部分结晶水，163℃可完全脱水。物料具有吸湿性，干燥过程中需注意温度均匀性以防止局部过烧。本方案按处理二水硫酸钙煅烧转化为半水硫酸钙的典型工艺进行设计。

2. 设计基础参数（示例）：

• 设备型号：KJG-300（表示总传热面积约为300平方米）

• 处理物料：二水硫酸钙滤饼或粉料

• 处理能力：根据蒸发强度估算，300平方米传热面积在适宜工况下，每小时蒸发水量可达10-20吨（具体需根据物料初始含水率、热源温度计算）。

• 热源：饱和蒸汽（推荐压力0.6-0.8MPa，温度约160-170℃）或导热油（温度可达200-250℃），以满足脱水相变所需温度。

• 工作温度：根据工艺要求，可在120-180℃范围内调节，以实现干燥或煅烧。

• 操作方式：连续进料、连续出料。

• 设计压力：按压力容器相关规范进行设计制造，确保安全。

三、 硫酸钙（石膏）KJG300型空心桨叶干燥机  石膏桨叶烘干机工作原理与核心结构

1. 工作原理：该设备核心为两根平行布置的空心搅拌轴，轴上焊接有特殊楔形结构的中空桨叶。热介质（蒸汽或导热油）同时通入干燥机壳体夹套和两根空心轴及桨叶内部。湿物料从进料口加入，在桨叶的缓慢旋转（通常5-20 rpm）搅拌下，被不断翻动、推进，并与所有高温传热面（桨叶两面和壳体壁）充分接触，热量通过传导方式高效传递给物料，使其水分蒸发或结晶水脱除。蒸发的水汽由少量携带气体或真空系统排出。整个干燥/煅烧过程在密闭的W形壳体内完成，环境清洁。

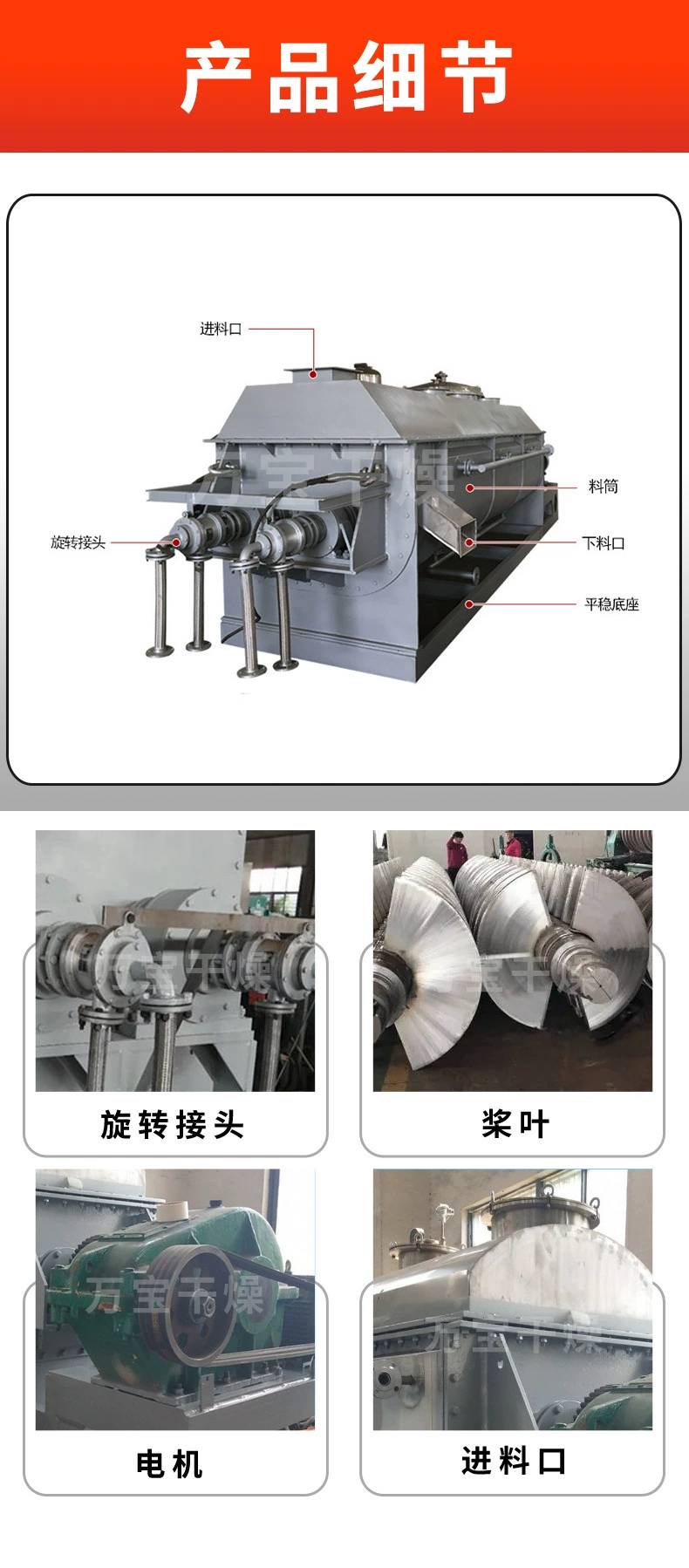

2. 核心结构特点：

• 双轴结构：两根轴反向旋转，桨叶相互啮合，具有强大的自清洁能力，可有效防止硫酸钙物料在热表面粘附结垢。

• 大面积传导传热：300平方米的总传热面积确保了极高的热通量，缩短了物料停留时间。

• 楔形桨叶：特殊的楔形设计使物料在搅拌过程中受到交替的挤压和松弛，不断更新传热界面，强化了传热传质过程，并保证了物料轴向温度、湿度均匀。

• 密闭系统：可实现常压或微负压操作，适用于防止粉尘飞扬或需要回收微量溶剂的场合。

四、 硫酸钙（石膏）KJG300型空心桨叶干燥机  石膏桨叶烘干机关键设计参数与系统配置（估算）

• 主机规格：

• 型号：KJG-300

• 总传热面积：~300 m2（桨叶面积+夹套面积）

• 有效容积：~40-50 m3（依据物料堆积密度和填充率计算）

• 主轴转速：5-15 rpm，变频调速

• 传动功率：约200-280 kW（依据物料粘度、填充率及轴径计算）

• 主机外形尺寸（约）：长度~15-18米，宽度~3.5-4米，高度~3-3.5米

• 热源系统：

• 蒸汽消耗（估算）：若蒸发1kg水需1.2kg蒸汽（该设备典型值），则每小时蒸发15吨水约需蒸汽18吨（需根据具体热平衡计算校核）。

• 或导热油炉：根据总热负荷选型，热负荷可能达到8-10 Gcal/h。

• 材质：与物料接触部分（桨叶、主轴、壳体衬里）推荐采用304不锈钢或更高等级，以耐腐蚀并保证产品洁净度；夹套及外部结构可采用碳钢。

• 辅助系统：

• 进料系统：定量螺旋给料机，变频控制。

• 出料系统：关风器+冷却螺旋输送机（可选）。

• 排气与除尘系统：引风机、旋风分离器、布袋除尘器或湿法洗涤塔，用于处理蒸发的水汽和微量粉尘。

• 控制系统：PLC自动控制系统，监控并调节进料量、主轴转速、各段温度（多点测温）、热介质流量及压力。

五、 硫酸钙（石膏）KJG300型空心桨叶干燥机  石膏桨叶烘干机方案优势

1. 效率与低能耗：采用间接传导加热，没有大量热风带走潜热，热效率可达80%-90%，蒸发1kg水能耗低于对流式干燥机。设备外壁保温进一步减少热损失。()]()]()

2. 产品质量稳定：楔形桨叶的搅拌作用使物料在轴向和径向的温湿度梯度很小，避免了局部过热或干燥不均，特别适合对煅烧均匀性要求高的硫酸钙产品。()]()

3. 环境友好：系统密闭，粉尘逸散少，工作环境清洁。尾气量小，处理简便。

4. 处理范围广：通过调整热介质温度和转速，既可完成低温干燥，也可实现二水石膏向半水石膏的煅烧转化，一机多用。()]()

5. 运行成本低：低速搅拌，磨损小，维护费用低。自动化程度高，操作人员需求少。()]()

六、硫酸钙（石膏）KJG300型空心桨叶干燥机  石膏桨叶烘干机 主要设备清单（概要）

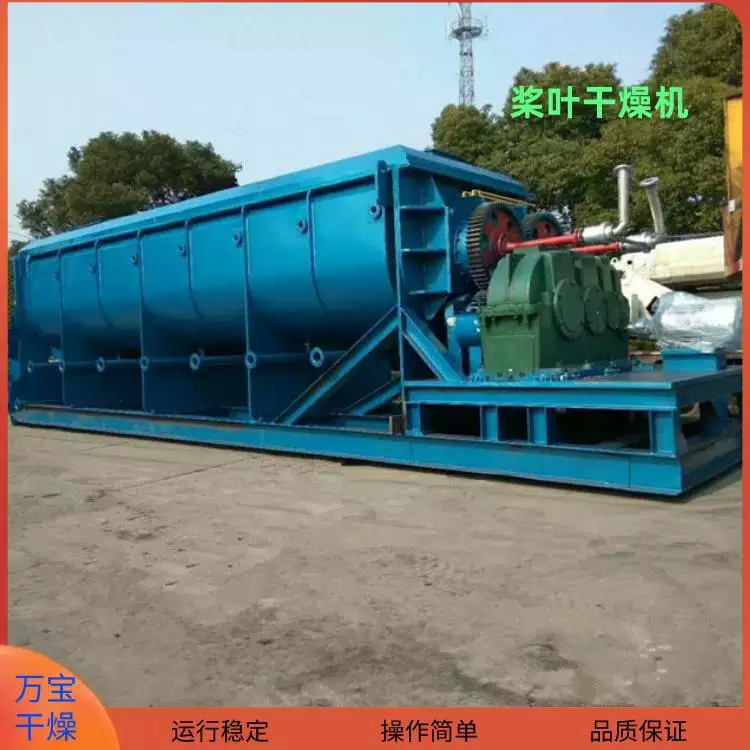

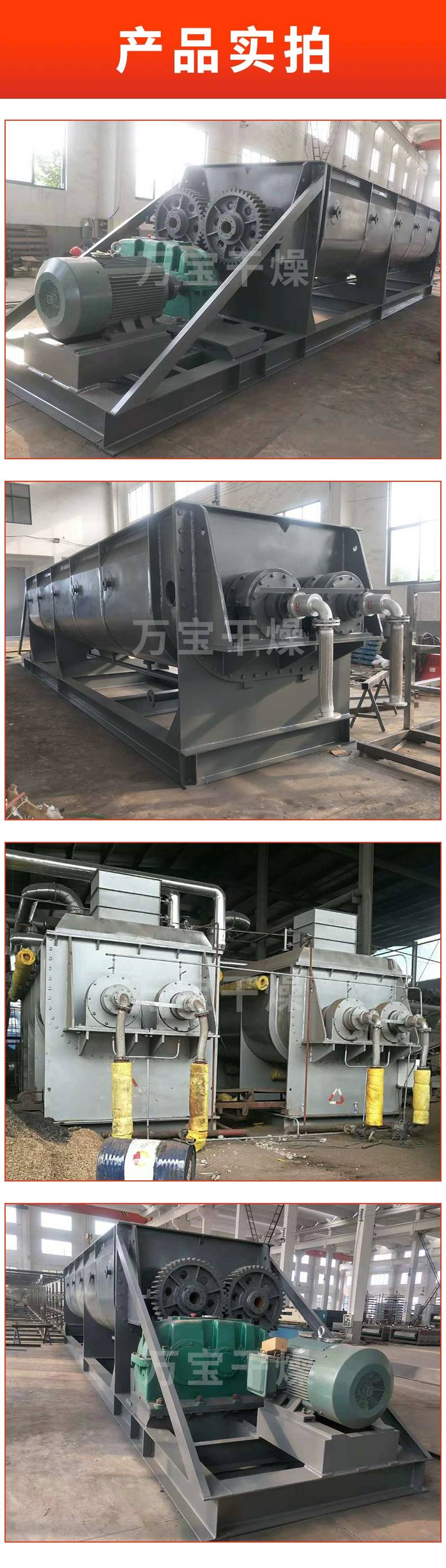

1. KJG-300空心桨叶干燥机主机（含双轴、桨叶、W形壳体、夹套、底座）

2. 主传动系统（防爆电机、硬齿面减速机、齿轮箱等）

3. 旋转接头及热介质分配系统

4. 定量螺旋进料机

5. 出料关风器及冷却输送机

6. 旋风分离器与布袋除尘器

7. 系统引风机

8. 蒸汽（或导热油）管路及控制系统

9. 中央电气控制柜（PLC+触摸屏）

10. 平台、梯子、防护栏杆等钢结构
