MQC 环形快速夹具是 NABEYA 专为三坐标测量、影像检测开发的圆环工件快速工装。依靠偏心锁紧机构，扳动手柄即可快速夹紧圆环、法兰、套筒类零部件的外圆周；无需借助扳手拧紧螺栓，大幅缩短圆环类工件的装夹‑拆卸工时。环形夹持结构受力均匀，降低薄壁圆环装夹变形风险；多台组合可支撑大直径环形工件，适合精密检测、小批量零部件检测场景。

规格

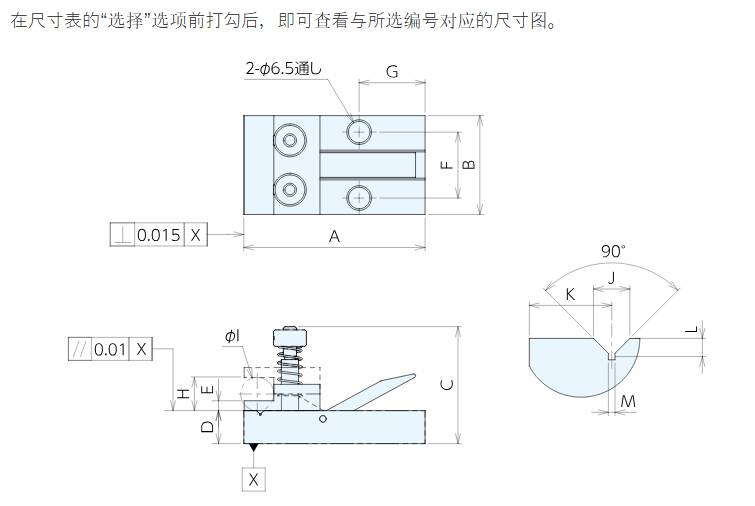

尺寸图・规格表

材质・热处理・表面处理

特点

■可以快速更换工件。

这是一种利用弹簧实现夹紧操作的夹具单元，能够让工件在无需工具的情况下快速被夹紧或松开。

■无需根据工件形状更换夹具。

采用平面与V形槽一体化设计的夹紧面，以便能够夹紧板材和圆柱形工件。

■通过高精度的加工，将测量误差降至*低。

由于底面、支撑面以及背面的精度分别为：平行度0.01/垂直度0.015，因此可以将夹具的测量误差控制在*低水平。

■可调节保持力。

通过上面的螺母调整弹簧部分，就可以改变其保持力的强弱。

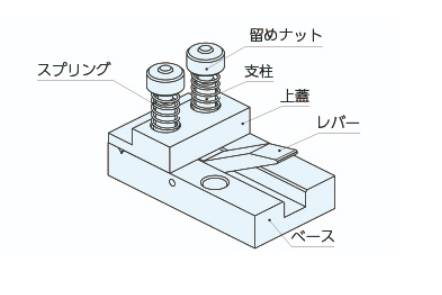

构成图

使用例

这是一种能够保持工件测量姿态的小型夹具装置。
可用于三维测量机、投影仪、图像测量仪、显微镜等设备中的测量工作。
