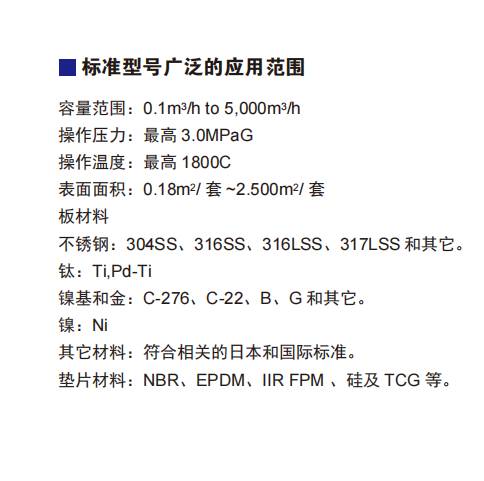

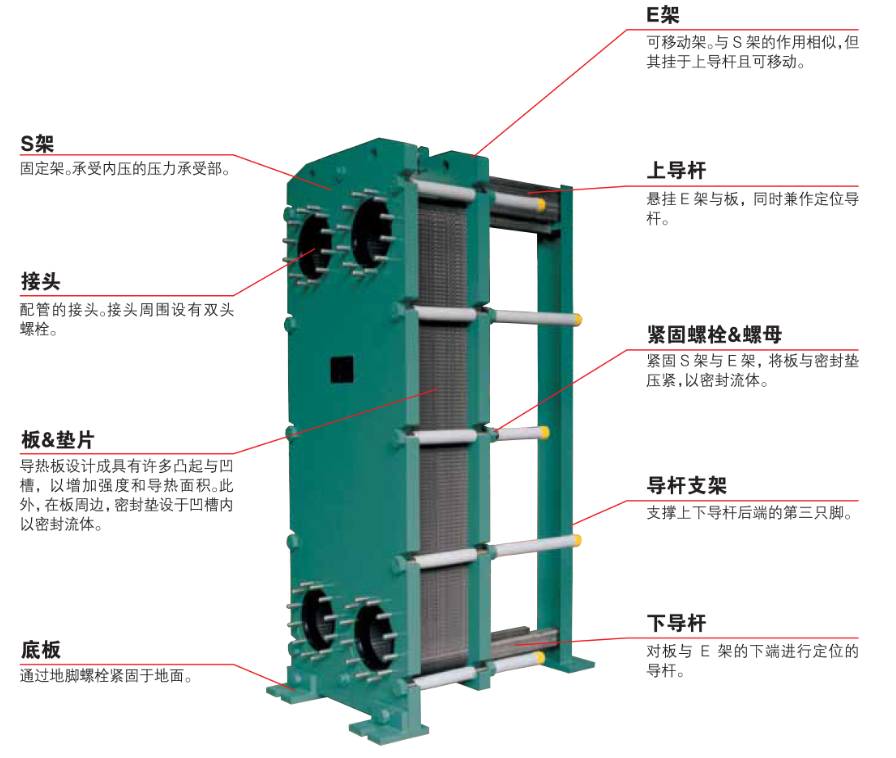

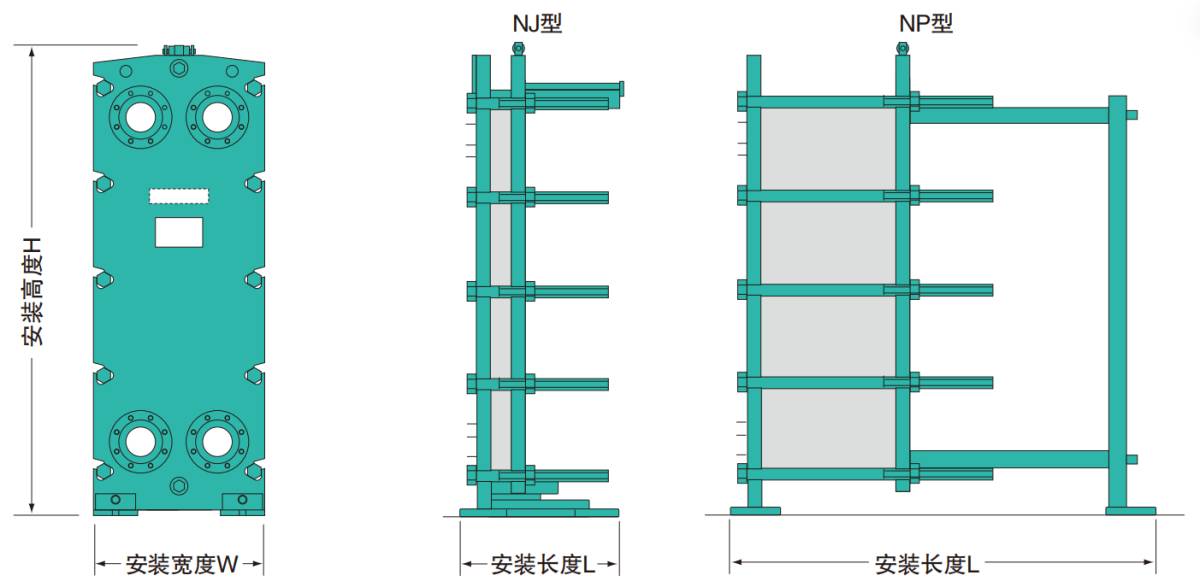

基本结构

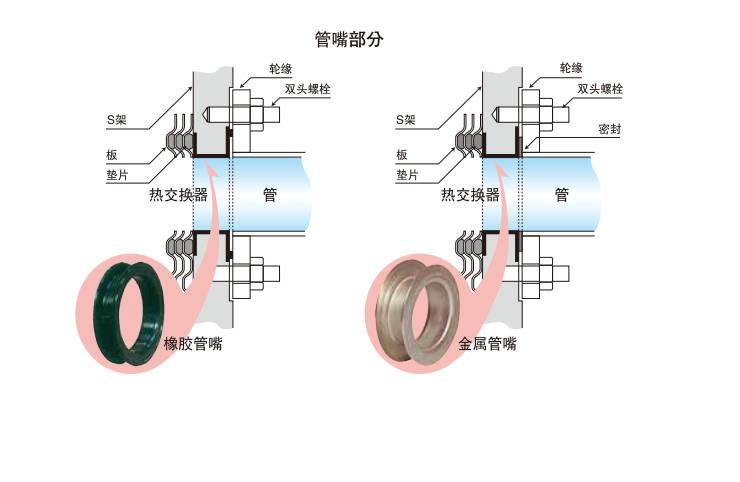

导热板是用抗腐蚀性的不锈钢或钛等冲压成形的。每块板上装有一个密封垫片。这些板从导杆上悬挂下来，并在一个固定架和一个可移动架之间，用螺铨连接在一起。板之间固定的间隙使液体充分的流动。进出口接头可安装在固定架或移动架上。

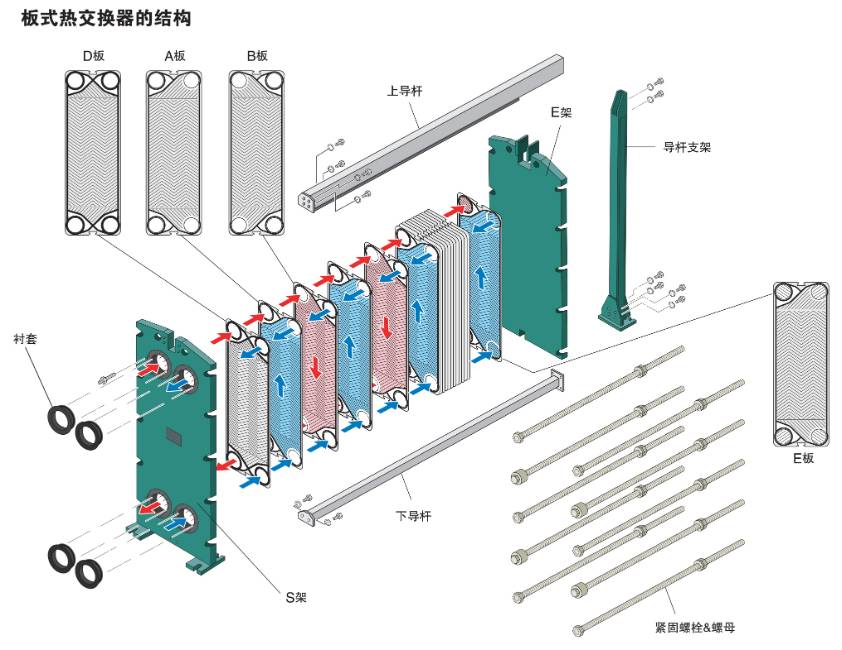

流动通道

导热板分为A板和B板，在这些板之间形成了一个通道。高温液体和低温液体以相反方向交替流动进行热交换。这样，通过这些薄板，换得了高导热性能。将A板倒置时可当做B板使用。因此，对于许多系列来说，只需一种类型的板便可用用作A板或B板。

导热板

每块导热板被加工成各种波纹形状，以增加它的强度和导热面积。

此外，波纹能提高湍流，来提高导热系数。导热板在每个角上有通道孔。每块板用一个装入其外缘糟中的垫片加以密封。

特别挑选的各种式样的板型，适用于各种用途，是热交换器达到高的传热效率。这些板型可以分成三种主要类型，即：

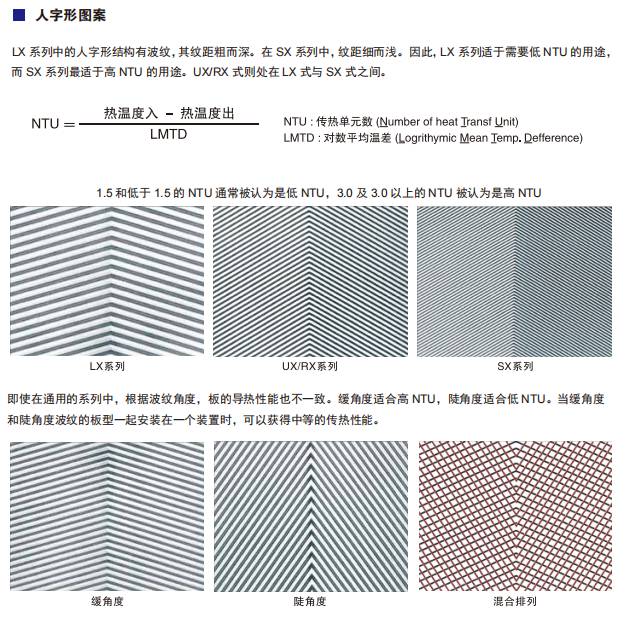

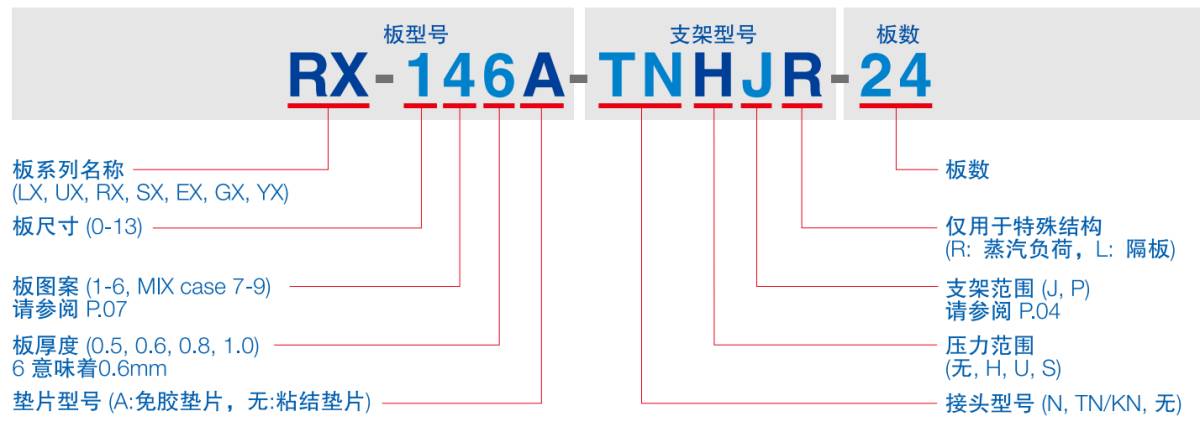

1."人字形图案"如LX系列、UX系列、RX系列、SX系列。
2."搓板形图案"如EX系列和FX系列。
3."特殊波浪形图案"如GX系列和YX系列。

垫片的种类

板式换热器所采用的垫片种类丰富，可适用于不同的液体、温度及操作压力的作业条件。为应对广泛的操作用途，主要的材质如下：

常用材质：NBR、EPDM(三元乙丙橡胶)、IIR(丁基橡胶)

特殊材质：FPM(氟橡胶)、硅胶
