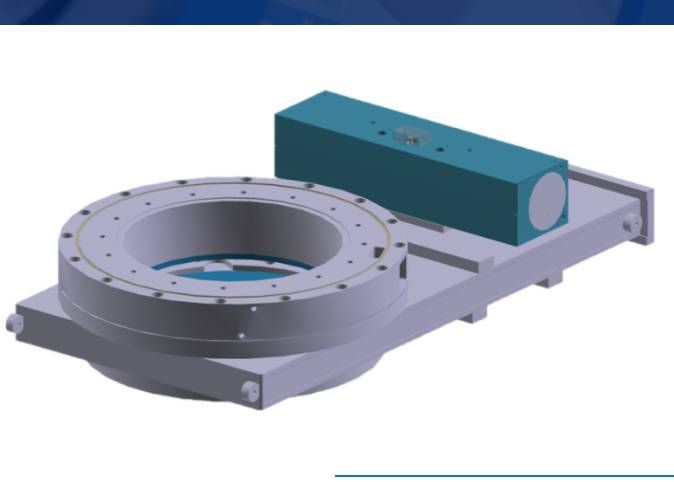

防尘措施用阀门DPV系列的主要规格及应用实例

产品概述

本产品在生物质能源、可再生能源发电装置中备受关注。 在半导体行业中，也被用于防止真空环境下受污染工艺腔内的污物附着于阀门内部。 此外，还可作为化学、制药、食品等行业装置用阀门使用。

产品特点以往阀门内部驱动部存在耐久性问题：工艺阶段产生的污物、原料及粉体/粒子等会侵入阀门内部驱动部。 防尘对策阀门DPV-XOV3系列，凭借新技术，可防止阀门开闭时原料、粉体、粒子等被卷入阀门内部，从而大幅延长维护周期。 本产品既可作为真空阀门使用，也可应对真空以外的用途。口径、连接法兰规格均可根据客户需求定制。

1 用上部蝶阀保持物料（粒子、粉体等） 2 滑块机构 OFF（UNCLAMP，松开） 3 闸板阀阀体开启后，将配管内侧滑块机构 ON（CLAMP，夹紧），形成无间隙的筒状配管 ※注 滑块机构通常需要在阀体开闭动作时不接触上下开口部的空间；通过将滑块机构 ON（CLAMP）可密闭阀体移动空间，防止粉体、粒子等物料混入闸板阀壳体内部 4 上部蝶阀阀体开启 5 物料（粒子、粉体等）移入下方容器内 6 上部蝶阀阀体关闭后，滑块机构 OFF（UNCLAMP），随后闸板阀关闭 7 在容器内进行物料（粒子、粉体等）的生成处理。真空容器时，请将容器抽真空后进行生成处理 8 生成处理结束后，下部滑块机构 OFF（UNCLAMP），闸板阀阀体开启 9 下部蝶阀阀体开启 10 生成处理完成的物料（粒子、粉体等）移入下方容器等 11 下部蝶阀阀体关闭 12 滑块机构 OFF（UNCLAMP）后，闸板阀阀体关闭 ※注 上述一连串动作，在需要循环运行的装置中，可将多台单元组合使用工作流程步骤1. 使用上部蝶阀对物料（颗粒、粉末等）进行承托保持。 2. 滑块机构置为OFF（松开）状态。 3. 将闸板阀阀体打开，再把管路内侧滑块机构置为ON（夹紧），形成无间隙的筒式管路。>备注：滑块机构一般需要预留空间，保证阀体开闭动作时不会触碰上下开口。将滑块机构置为ON（夹紧），能够封闭阀体的活动空间，避免粉末、颗粒类物料进入闸板阀壳体内部。4. 打开上部蝶阀阀体。 5. 将颗粒、粉末等物料转移至下方容器。 6. 上部蝶阀阀体关闭，滑块机构置为OFF（松开），随后关闭闸板阀。 7. 在容器内完成颗粒、粉末类物料的生成处理；若是真空容器，请先将容器抽真空，再开展生成处理。 8. 生成处理完成后，下部滑块机构置为OFF（松开），打开闸板阀阀体。 9. 打开下部蝶阀阀体。 10. 将处理完成的颗粒、粉末物料转移至下方容器。 11. 关闭下部蝶阀阀体。 12. 滑块机构置为OFF（松开）之后，关闭闸板阀阀体。>备注：整套动作如果用于循环工况设备，可以将多组单元组合配套使用。1 用上部蝶阀保持物料（粒子、粉体等） 2 滑块机构 OFF（UNCLAMP，松开） 3 闸板阀阀体开启后，将配管内侧滑块机构 ON（CLAMP，夹紧），形成无间隙的筒状配管 ※注 滑块机构通常需要在阀体开闭动作时不接触上下开口部的空间；通过将滑块机构 ON（CLAMP）可密闭阀体移动空间，防止粉体、粒子等物料混入闸板阀壳体内部 4 上部蝶阀阀体开启 5 物料（粒子、粉体等）移入下方容器内 6 上部蝶阀阀体关闭后，滑块机构 OFF（UNCLAMP），随后闸板阀关闭 7 在容器内进行物料（粒子、粉体等）的生成处理。真空容器时，请将容器抽真空后进行生成处理 8 生成处理结束后，下部滑块机构 OFF（UNCLAMP），闸板阀阀体开启 9 下部蝶阀阀体开启 10 生成处理完成的物料（粒子、粉体等）移入下方容器等 11 下部蝶阀阀体关闭 12 滑块机构 OFF（UNCLAMP）后，闸板阀阀体关闭 ※注 上述一连串动作，在需要循环运行的装置中，可将多台单元组合使用
