日本TEKHNE TK-100 电容式露点仪压缩空气惰性气体微量水分检测仪-参数-价格-中国粉体网

核心参数

测量范围：
湿基 0~100%、干基 0~500%，称量 0.5-120g
误差率：
≤±0.5% FS
分辨率：
0.1%
重现性：
≤±1.2%
分散方式：
红外辐射加热 + 样品平铺受热均匀分散
测量时间：
0‑99min可调

标签：

森泽水分测定仪

森泽 TK-100型

国产水分测定仪

特征

日本国内开发、国内制造、国内校准
露点测量范围：-100至+20°C dp
精度±2℃dp
高响应速度
有竞争力的定价结构
快速交货
完善的支持体系

主要应用

手套箱中的露点控制
检查干燥机的露点
热处理炉气氛控制
洁净室和干燥室的露点控制
气体纯度控制
天然气湿度控制
半导体制造设备
有机EL制造

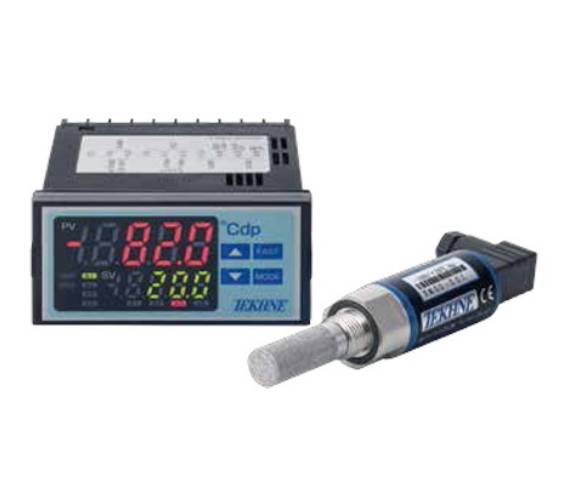

TEKHNE TK-100 系列为氧化铝陶瓷薄膜电容式露点仪，覆盖在线变送器与便携式机型，用于压缩空气、氮气、氩气等惰性气体的微量水分检测。测量区间 - 100～+20℃dp，25℃环境下露点精度 ±2℃dp，可选 ppm 水分单位输出；传感器依托多孔氧化铝薄膜结构，吸附水汽后电容发生变化，经信号换算输出稳定露点数值。

在线变送器 TK-100TR 支持 10⁻⁴Pa 真空至 30MPa 高压工况，供电 12～28VDC，标配 4～20mA 模拟信号输出，适配工控系统采集；便携款 TK-100YN 自带显示单元、内置电池，适合现场巡检、气源抽样检测；另可提供 EX 防爆版本，适配易燃易爆气体场景。

设备支持 NIST 溯源，可选 JCSS 校准证书，满足实验室与产线计量管控需求，多用于半导体、锂电池、热处理气氛炉、干燥机、空压机、焊接保护气等工况，持续监控气体干燥度，管控水分带来的工艺不良、设备锈蚀等风险。

技术规格

型号	TK-100TR
产品名称	TK-100 露点发信器
测量范围	-100 ~ +20 ℃dp（可按需定制修改）
露点精度	±2 ℃dp
电源	12~28 VDC（供电电流≥40 mA）
输出	4-20 mA（MAX负载电阻 500 Ω）
功耗	≤1 W
电缆	标准长度：2 m，3 线型（电源、4-20 mA 输出、公共 GND） ※备选规格支持 3 线型，线缆*长 1000 m
使用压力	10⁻⁴ Pa ~ 30 MPa
工作流量	0.5 ~ 10 m/s（直接插入式） 1 ~ 20 L/min（搭配传感器外锁模块）
工作温湿度	-20 ~ +60 ℃ / 15 ~ 95 % RH（非结露环境）
储存温湿度	-20 ~ +60 ℃ / 15 ~ 95 % RH（非结露环境）
管道连接	1/8" Rc（搭配传感器外锁模块） 5/8" UNF（直接插入式）备选规格：3/4"UNF、1/4" VCR
重量	0.12 kg

型号	TK-100MS
产品名称	TK-100 显示器
显示	5 位 LED
电源	100 ~ 240 VAC ±10 %
输出	4-20 mA（MAX负载电阻 550 Ω）
报警	3 点，继电器 a 接点接点容量 3 A 250 VAC
功耗	约 8 W
工作温湿度	0 ~ +50 ℃ / 15 ~ 95 % RH（非结露环境）
储存温湿度	0 ~ +50 ℃ / 15 ~ 95 % RH（非结露环境）
重量	0.3 kg
外形尺寸	96 W × 48 H × 116.5 D mm
面板安装尺寸	92 W × 45 H mm

外形图・电气接线图（尺寸:mm）

测定原理

TK-100 在线露点仪的传感器，采用的是静电容量式原理。

当水分子被夹在两个导电层之间的多孔绝缘层吸收时，上导电层与下导电层之间的电容将会产生变化。该电容量通过传感器内部电路被线性的转换为露点的模拟信号。吸湿水分的绝缘层厚度为 0.5 μm 以下，上层导电金属层厚度为 0.1 μm 以下，即使少量水分的吸附也可迅速反应。

拥有如此薄度的同时，传感器仍保持优秀的强韧及耐久性。

取样与安装方法

为达到精准的水分测量，考虑到测量气体类型，污染程度，流量，压力和测量露点种类等各种因素，选择适合的管道材质和机器设备极为重要。

通常采用传感器模块进行取样测试，在测量气体和环境下都比较洁净的条件下，传感器自带的 5/8”UNF（或 3/4“UNF）连接螺纹可直接插到有事先预制 5/8”UNF(または 3/4”UNF)接口的排气管道上，或者直接插到有 5/8”UNF(または 3/4”UNF)的连接端口的手套箱上等方式可进行测试。
