电磁钢片生产线上的铁损测量

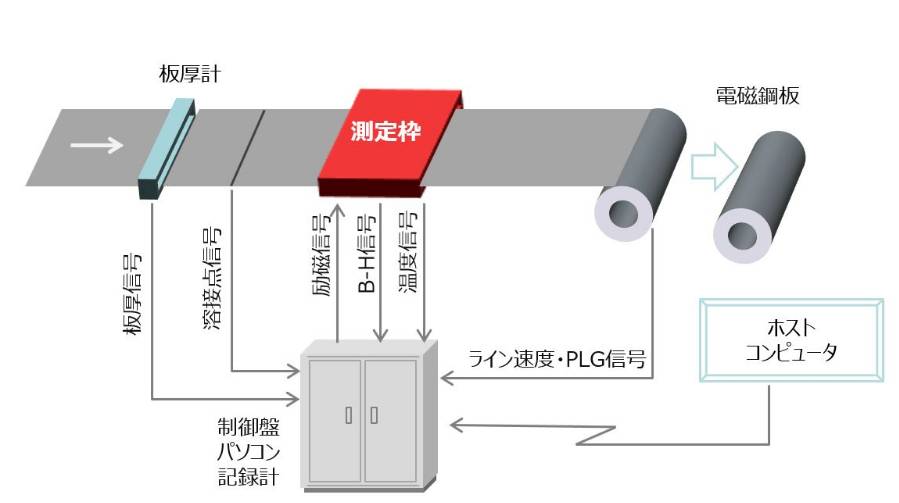

它是一种安装在电磁钢板生产线上的装置，能够根据钢板的规格（厚度、宽度、密度）以及测量条件（磁通密度、磁化力）来调整激励强度，然后将检测到的磁性能参数信号（E、Ef、W、H）输出到控制柜内的记录装置中。
控制盘内的计算机与上层系统相连接，同时还能应对生产批次的切换。
能够对电磁钢板制造生产线上的铁损质量数据进行连续监测与记录。

METRON SK500 系列为产线在线式电磁钢板连续铁损测量装置，适配硅钢 / 电磁钢板轧制、纵剪生产线，在钢带持续走带过程中不间断检测材料磁特性，属于在线工艺管控设备。 系统搭载专用测量框，支持励磁电流法、H 线圈法两种检测方式，配备空隙补偿机制；励磁频率区间 40Hz～10kHz，励磁容量 900VA，可实现 B 线圈正弦波控制，波形率管控在 1.111±0.5%，保障磁通密度波形稳定。 装置可连续采集铁损、磁束密度、磁化力、透磁率、皮相电力、过电流损耗等多项参数，实时监测、记录钢带品质数据；配套工控单元可对接产线上位系统，跟随生产批次切换参数，自动留存整条卷材的磁性能曲线，用于工艺调整与品质追溯。 适配无取向、取向电磁钢板卷材在线监测，多用于硅钢材料厂、新能源电机铁芯原材料产线，实现成品铁损在线管控，减少下线抽检带来的漏检问题。
