【行业】

半导体　化学材料　金属材料

【概要】

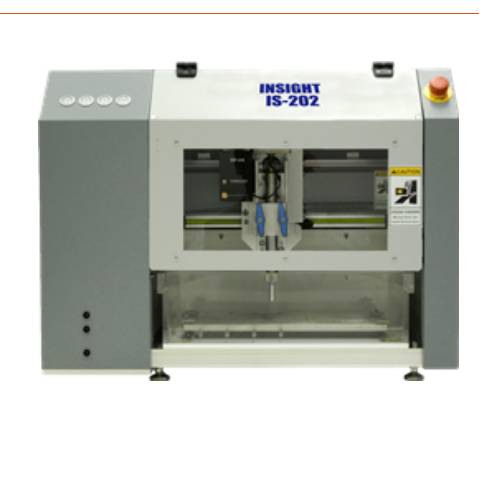

IS-202是一种台式水浸式超声波探伤装置。

无需破坏检测对象，即可进行内部检测。可应用于从电子元件到金属材料在内的各种领域。

【目标应用程序】

◆电子元件、半导体封装的内部缺陷检测与评估

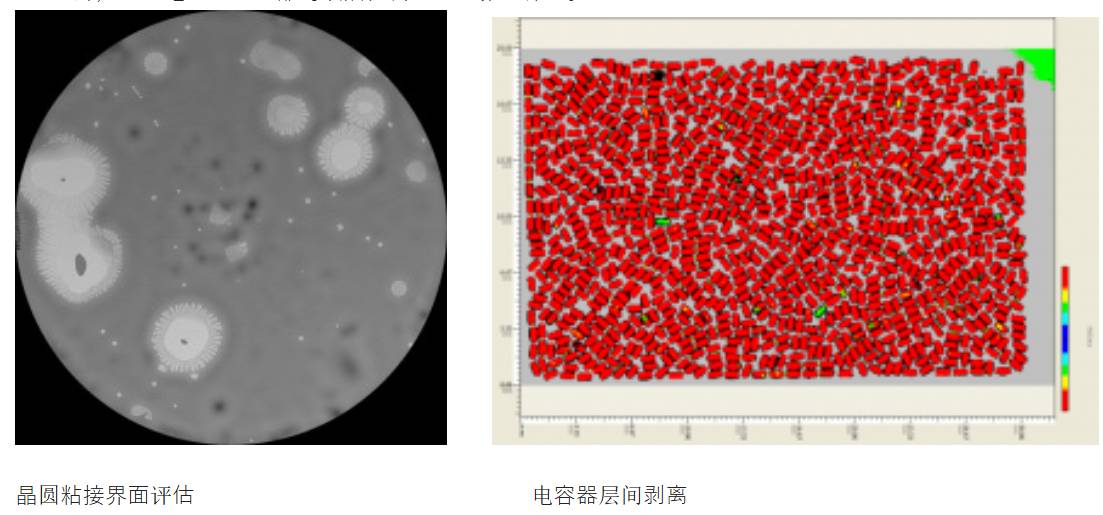

• 贴合晶圆的剥离

• CSP、贴片式元件的填充层中的气孔与脱落现象

• 塑料包装评估

• 陶瓷电容器层间剥离

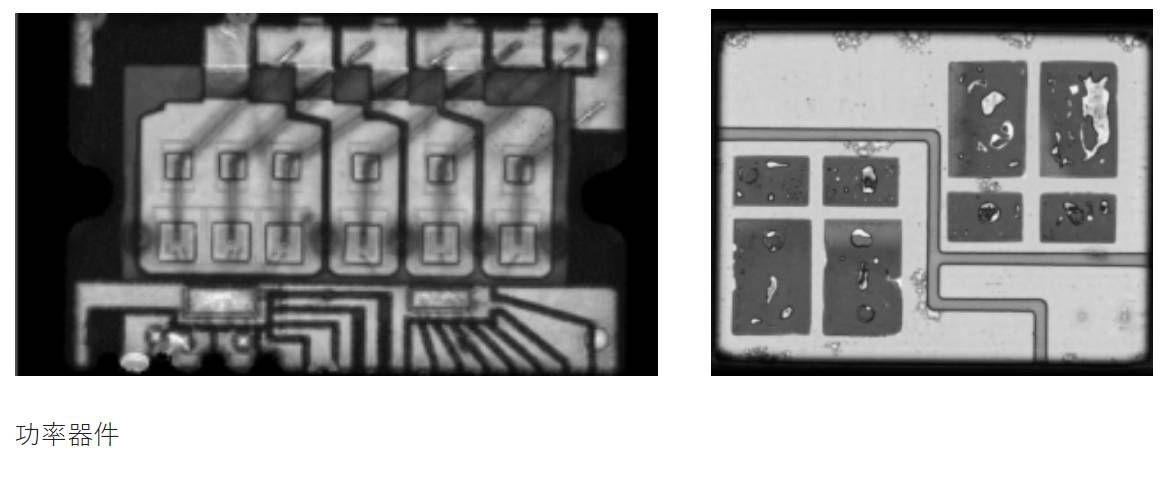

• 功率半导体评估

• CFRP、GFRP等复合材料

• 此外，还有电子元件内部的缺陷检测以及可靠性评估。

◆接合结构中粘合剂的空洞检测与评估

• 静电夹具粘合的空隙

• 目标材料的键合空洞

• 异种材料接合部的空洞

• 接着材料评估

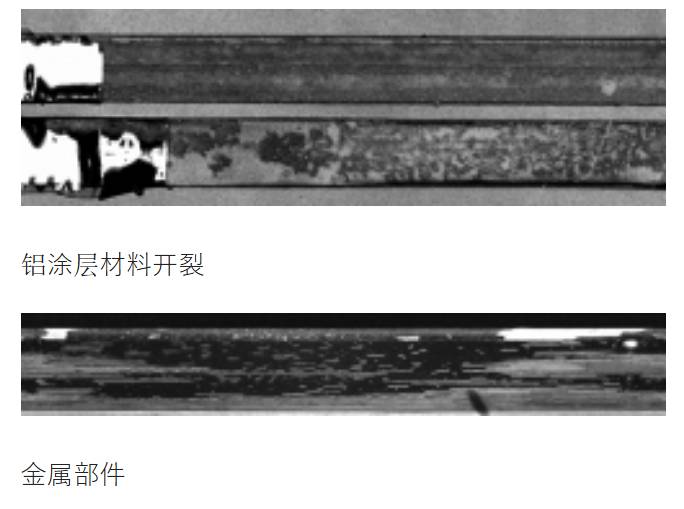

◆金属材料的评估

• 非金属夹杂物的检测

• 裂纹、空洞的检测

• 焊接部评估

【特征】

◆节省空间

IS-202专为实验室设计。它占用空间小，可安装在实验室中，且便于携带。

此外，IS-350上配备的功能同样也可以使用。

◆软件

支持多种语言的超声数字图像诊断软件Insight Scan虽然具备多种功能，但可以随意限制功能、更改布局，从而在用户友好的环境中进行探伤操作。

作为标准配置，还有专门用于基于超声检查时采集的完整波形数据来重新生成A、B、C型图像等进行分析的软件（Insight Analysis），以及用于分析剥离面积比例、空洞数量和坐标的专用软件（Insight View）。

◆售后服务

装置投入使用后，其售后服务也非常完善。

从样本测试协助，到探头选型、维护及培训等，我们将自设备引入开始便为您提供全方位的服务，与您长期保持合作关系。

【机器构成】

◆有效扫描区域

＜基本构成＞

200×150（mm）

◆探伤模式

3轴(X,Y,Z)

◆探伤方法

• 反射法

• 通过法

◆超声波发送接收部

• 尖峰脉冲

◆装置支持的接收频率

1Mhz～500Mhz

◆机械操作精度

0.1μm

◆本体尺寸

570W×450D×490H（mm）（标准）
