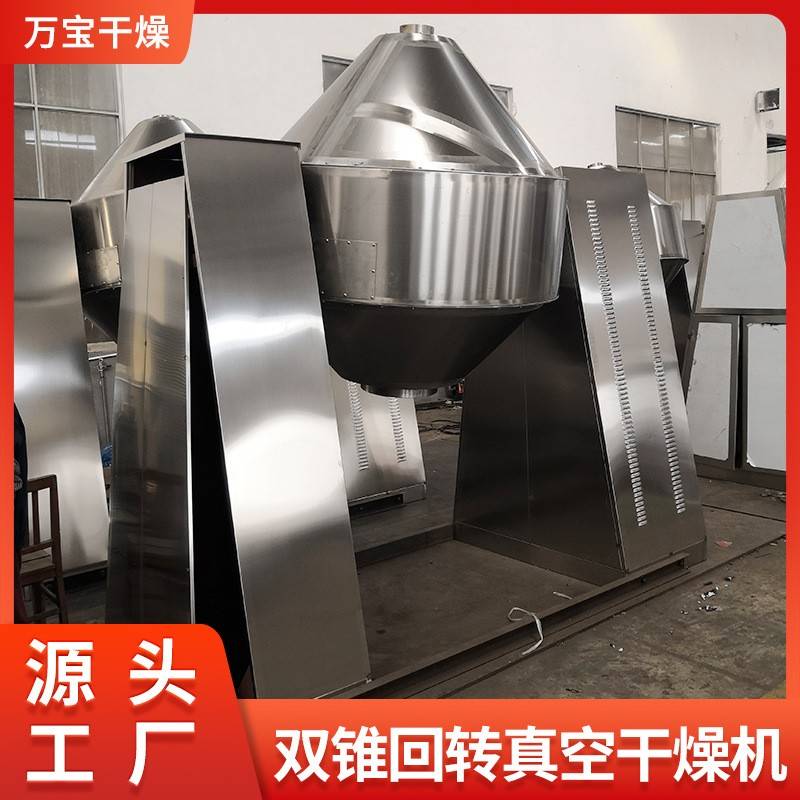

SZG4000双锥干燥机，内316L外不锈钢真空烘干机，4000升回转双锥干燥机简介：

双锥回转真空干燥机为双锥形的回转罐体，罐内在真空状态下，向夹套内通入蒸汽或热水进行加热，热量通过罐体内壁与湿物料接触，湿物料吸热后蒸发的水汽，通过真空泵经真空排气管被抽走。由于罐体内处于真空状态，且罐体的回转使物料不断的上下内外翻动，故加快了物料的干燥速度，提高干燥效率，达到均匀干燥的目的。双锥回转真空干燥机系统主要由双锥回转真空干燥机、冷凝器、除尘器、真空抽气系统、加热系统、冷却系统、电控系统等组成。

SZG4000双锥干燥机，内316L外不锈钢真空烘干机，4000升回转双锥干燥机产品特性：

双锥回转真空干燥机是集混合、真空干燥于一体的干燥设备。真空干燥的过程就是将被干燥物料置于密封的筒体内，用真空系统抽真空的同时对被干燥物料不断加热，使物料内部的水分通过压力差或浓度差扩散到表面，水分子（或其他不凝气体）在物料表面获得足够的动能，在克服分子间的相互吸引力后扩散到真空室的低压空间，被真空泵抽走而完成与固体的分离。所以，双锥回转真空干燥机表现为一下特性：
（1）真空干燥的过程中，筒体内的压力始终低于大气压力，气体分子数少，密度低，含氧量低，因而能干燥容易氧化的药品，减少物料染菌的机会。
（2）由于湿分在汽化过程中温度与蒸汽压力成正比，故真空干燥时，物料中的湿分在低温下就能汽化，达到低温干燥，特别适用于有热敏性物料的药品生产。
（3）真空干燥可消除常压热风干燥易产生的表面硬化现象，这是因为真空干燥物料内和表面之间压差大，在压力梯度作用下，水分很快移向表面，不会出现表面硬化。
（4）由于真空干燥时，物料内和外部之间温度梯度小，由于逆渗透作用使得湿分能够独自移动并收集，有效克服热风干燥所产生的失散现象。

SZG4000双锥干燥机，内316L外不锈钢真空烘干机，4000升回转双锥干燥机产品参数：

双锥回转真空干燥机的顶角为90°～60°（视物料的静止角而定），物料的填充率为30%～50%。设备转速一般按N≤42.3D½r/min确定（D为*回转直径）。夹套的传热系数U与操作压力无关，对不黏结物料U=116～140W/(m²·K),黏结性物料U=80～93W/(m²·K)。其传热面积以物料接触筒体壁的面积为计算基准。干燥机筒体按压力容器设计，内筒受外压，外筒受内压。

SZG4000双锥干燥机，内316L外不锈钢真空烘干机，4000升回转双锥干燥机产品选用：
物料的特性
1）物料的黏度。 物料的黏度随其湿分而变化，黏度可使物料团聚成块、且粘着筒体壁上，干燥后易黏附在除尘器和管壁上。可采用气动振击和破碎装置。
2）物料的容许温度。 容许温度是物料所能承受的**温度。超过该温度，将导致物料效价改变、分解破坏或变色。
3）物料的堆密度 单位体积的物料质量称为堆密度。由于物料是绝干物料与湿分的混合物，绝干物料又往往为颗粒状、粉末状或固块状物质，并且随着物料中湿分不同导致绝干物料颗粒间的间隙也不同。原始湿物料和干燥过程中物料的堆密度有很大差别，选择干燥机时应予注意。
4）物料的滑移角 堆放颗粒状或粉状物料时，当物料堆斜面与底面间夹角增大到某个角度时，将发生侧面物料向下滑落的现象。这个发生物料滑落的斜面与底面的夹角称该物料的滑移角。滑移角与物料组成、湿含量、粒度和黏性有关。选择双锥干燥机时，可以参考物料的滑移角，选择锥体的角度大小。
干燥温度
随物料的物性不同，可选择适当的温度。通常可选用变温干燥法，在干燥初期温度低，逐渐提高温度，以增大干燥速率。
开始抽真空并加热时，干燥速度慢，当物料加热到水的汽化温度以上时，干燥速度会突然加快，物料在允许温度范围内被加热到相应压力下的汽化温度而大量汽化，这时物料温度保持不变，加入的热量供作汽化热和各项热损失，真空系统不断排出汽化的蒸汽，保持蒸发表面与空间的压力差，使干燥持续进行。物料的湿含量减小到一定程度，从物料中蒸发出来的水分减少了，在加热量不变的情况下，物料温度开始升高，蒸发表面与空间压差减小，干燥转入减速阶段。干燥速度逐渐下降，直至零。
工作真空度
通常选用10³~10⁴Pa。真空度高，物料中湿分汽化温度低，干燥速度快。但真空度过高，导致抽气系统成本增加，干燥后的物料价格增高，经济上不合算。
旋转速度
虽然说双锥回转真空干燥机筒体的旋转速度越快，干燥速度也就越高。但在干燥初期，如果较快的旋转速度，很容易使物料出现粘结成团的现象，因此，在干燥初期采用较低的转速，等到物料表面较干时在提高筒体的旋转速度。干燥后期，随着物料含水量的降低，旋转速度也应适当的降低，，此时提高转速对干燥速度的提高无益。所以，在干燥过程中工作人员应随时根据物料的情况来调控。

SZG4000双锥干燥机，内316L外不锈钢真空烘干机，4000升回转双锥干燥机配置清单：

序号 名称 数量 规格型号   材    料   生 产 厂 家

1   调速电机   1   YB160L-4  外 购/组件    大中电机（防爆型）

2   夹套 1   S=12mm    Q235A/组件   本厂

3   内胆 1   S=14mm    316L/组件 本厂

4   机架 1       304+Q235A   本厂

5   外筒 1   S=2mm 304/组件    本厂

6   减速机  1   WPA-250   外 购/组件    杭州嘉和减速机厂

7   左、右支臂   1       Q235A/组件   本厂

8   轴承 2   3053136     外购/组件  瓦房店

9   轴承座  2   3053136     Q235A/组件   本厂

10 带（链）轮等传动件 1       45 嘉和

11 旋转接头   全套 DQF125/100

QS-GF80/50   石墨 山东腾州

12 真空碟阀   1   φ300    304   江苏日辰

13 电器控制柜   1       304/组件    隔离放置并配变频调速（西门子），主机现场配置开关按钮

14 真空泵11KW     1       外 购/组件    山东淄博

SZG4000双锥干燥机，内316L外不锈钢真空烘干机，4000升回转双锥干燥机操作规程：
1、开车前检查:
a、开启真空泵检查，管道连接处、填料函是否泄漏，进、出料口密封是否良好，真空表反应是否灵敏。
b、开启冷却水阀门检查载热管道连接处，填料函是否泄漏，压力表反应是否灵敏。
c、检查电控柜各仪表、按钮、指示灯是否正常，检查接地线是否良好，有无漏电，短路现象存在。
d、在各油杯中加满润滑脂，起动电机空车运转，听噪声是否正常，若不正常，应检查出噪声的来源，并加以排除。
2、将需干物料加入容器内（粉状、细小粒状、浆状物料采用真空进料），然后关闭进料孔盖。3、关闭排真空阀后，开真空泵，使干燥容器内呈负压（600 – 755 mmHg）。
4、合上电源开关，启动电机，按下工作电钮，干燥机开始旋转工作。
5、开启载热体阀门，让载热体进入干燥容器夹层内，按工艺要求验测。
6、物料干燥完成后，先关闭载热体阀门，然后向夹层内注入冷却水，待物料冷却到常温后，停止抽真空。开启排真空阀，关电机，停止干燥机旋转，打开孔盖出料。

服务流程：

1、售前：
  建立用档案，与客户取得联系，介绍本厂技术及设备有关情况，了解用户需要，推荐相应设备，落实试料与有关技术准备，完善技术参数。
2、售中：
  提供用户相关图纸，技术资料，协调用户设备安装施工，向用户通报制作速度，制作质量。保证用户工程进展与设备制造进行同步协调。处理突发事件，与用户保持良好沟通。
3、售后：
  ①派员至用户指导安装，负责调试直至交付使用。
  ②负责用户有关人员的操作，维护技能培训。
  ③长期优质优价提供备品备件。
  ④设备保质期一年，在验收后一年内因设备本身质量造成的设备损坏，负责免费维修，如因操作不当引起的故障收取工本费，并实行48小时服务维修，即在收到用户讯息个24小时内必须回答用户的问题，如不能在电话中解决，则在下一个24小时内赶到用户现场解决问题。

搪瓷双锥干燥机，搪玻璃真空烘干机，搪瓷回转干燥机设备实拍：
