一、5000L搪玻璃双锥回转真空干燥机，5立方搪瓷双锥真空回转干燥器概述

本设备为5000L搪玻璃双锥回转真空干燥机，适用于化工、医药、食品等行业中对热敏性、易氧化、易爆或粉尘敏感物料的低温干燥工艺。该设备采用真空减压干燥原理，结合夹套加热与回转搅拌，实现物料的高效、均匀干燥，尤其适合对防爆、防尘、洁净度要求高的生产环境。

二、防爆与电气系统设计要求

1. 防爆等级与选型标准

• 所有电气元件、控制箱、电机等设备统一按照粉尘防爆标准 Ex td A21设计，温度组别 T135℃，防护等级IP55，符合GB12476《可燃性粉尘环境用电气设备》标准。

• 现场控制箱进线口统一采用防爆管螺纹接口，确保密封性与防爆安全性。

• 电机选用粉尘防爆型电机，具备防尘、防潮、防静电功能，确保运行稳定。

• 布线系统采用防爆穿线管，布线路径避开高温、震动区域，保障系统安全。

2. 防爆设计重点部位

• 电机与传动系统：采用防爆电机+变频调速，确保调速稳定。

• 控制箱：设置于安全区域，具备防爆、防尘、防潮功能。

• 现场操作按钮：采用防爆型按钮盒，符合Ex td A21标准。

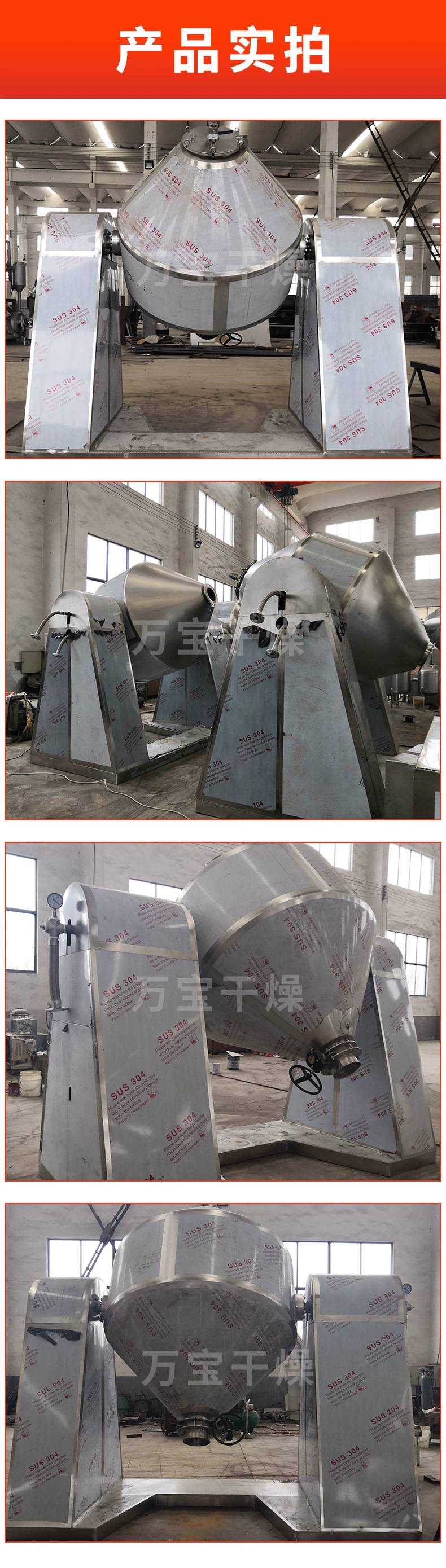

三、5000L搪玻璃双锥回转真空干燥机，5立方搪瓷双锥真空回转干燥器结构与技术参数说明

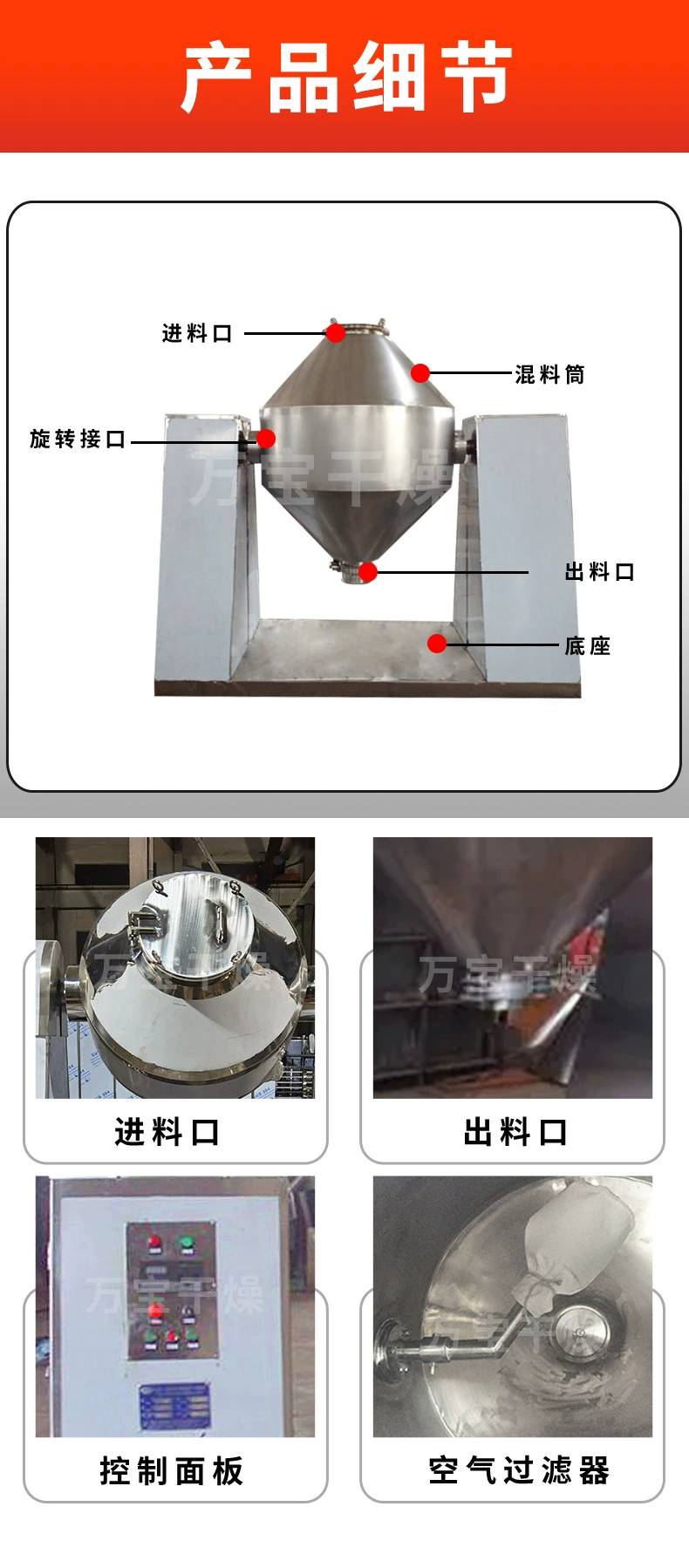

1. 主体结构

• 罐体容积：5000L（有效容积约4000L），设计用于处理堆积密度小于800kg/m3的物料。

• 罐体材质：搪玻璃内胆，具有优良的耐腐蚀性能，适用于酸碱环境。

• 罐体直径：φ2000mm，壁厚δ=16mm，确保强度与安全性。

• 夹套结构：外层夹套直径φ2150mm，壁厚δ=12/14mm，夹套采用蒸汽或热水加热，加热面积大，热传导效率高。

2. 压力与温度参数

• 罐内操作压力范围：-0.1MPa（真空）～0.1MPa（常压），适应真空干燥工艺。

• 夹套试验压力：0.5MPa，按压力容器标准制造，并出具压力容器合格证书。

• 设计温度：≤150℃，满足多数物料干燥需求。

• 搪玻璃冷热急变性能：

• 热冲击耐受：120℃

• 冷冲击耐受：110℃

• 回转速度：6转/分钟，确保物料在罐体内均匀翻动，避免结块。

3. 回转系统设计

• 驱动方式：采用变频调速电机+减速机+齿轮传动，实现平稳回转。

• 回转轴设计：采用双支撑结构，轴向与径向受力均匀。

• 径向跳动控制：≤0.35mm，确保运行平稳，延长设备使用寿命。

• 支撑轴承：选用耐高温、耐腐蚀密封轴承，适应真空与高温环境。

四、5000L搪玻璃双锥回转真空干燥机，5立方搪瓷双锥真空回转干燥器工艺与操作特性

1. 干燥原理

采用真空减压干燥+夹套加热方式，物料在双锥罐体内随罐体回转不断翻动，与加热夹套充分接触，水分在真空状态下快速蒸发，达到高效干燥目的。

2. 适用物料特性

• 热敏性物料（如酶制剂、染料、香精香料等）

• 易氧化物料（需充氮气保护）

• 易燃易爆物料（粉尘防爆设计）

• 对洁净度要求高的医药中间体

3. 操作流程简述

1. 装料：通过上料系统将物料装入罐体，装料量不超过有效容积的80%。

2. 抽真空：启动真空泵，将罐体内抽至-0.09MPa以上真空度。

3. 加热干燥：夹套通入蒸汽或热水
