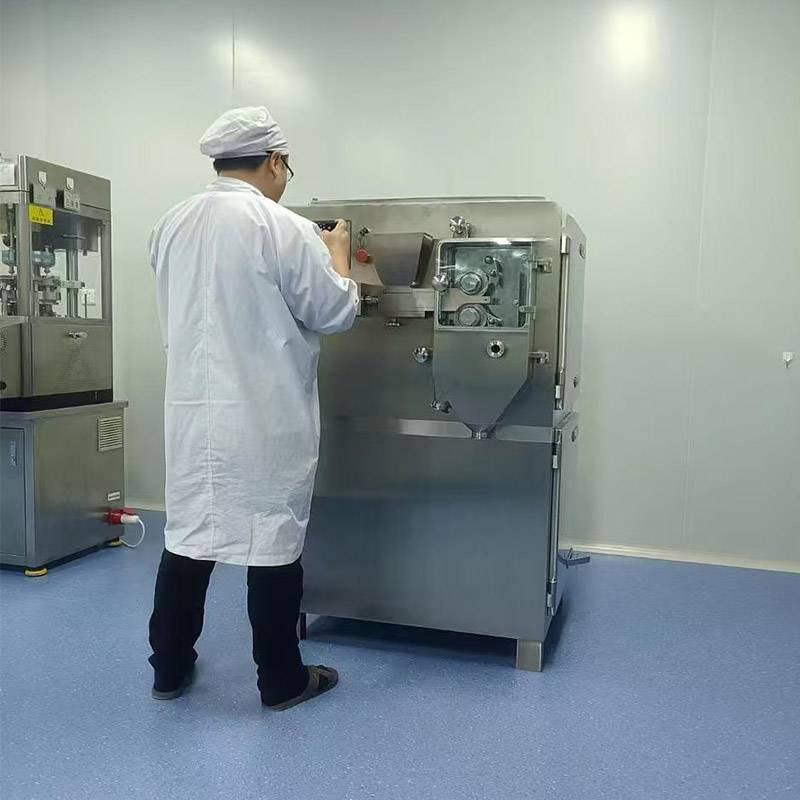

干法干压制粒机20kg/h

生产能力：5-20kg/h

颗粒细度：0.5-2mm

压力：8KN

送料电机：0.55kw

制粒电机：1.1kw

压片电机：2.2kw

送料螺杆转速：10-50可调

压轮转速：5-25可调

压轮尺寸：φ120*40

外形尺寸：1000*900*1800mm

机重：约800kg

三、机械性能

1、该机由升降、送料、压片、整粒、液压、冷却、机架、外封和电气部件组成。

1升降部分由液压升降油缸实现送料机械的上升、下降，用限位开关控制位置，并与送料、压片、整粒联锁。

2送料部分由电动机带动双锥不等螺距的螺杆，对粉料进行预压、脱气。根据不同物料的性能，可以无级调节送料速度(变频调速)。

3压片由电动机拖动摆线针轮减速机，使传动轴旋转，带动两压轮相对旋转运动与压力共同作用，将粉料压缩成片状。

4整粒部分由变频调速电机拖动整粒刀旋转将片状物料整形成所需的颗粒在网孔中排出。

5压力部分由电动叶片泵对油缸供油，由贮能器稳压，用电接点压力表设定压力上限、下限。

6冷却可以用自来水或冷却水，通过HS-X32A双向内管旋转式接头，经过轴孔对压轮表面进行强制冷却。

2、产量

主要决定于各种物料的流动性，可压性、粘度、湿度及成品颗粒细度，物料不同，产量差异较大，可采取适当措施提高产量。

1有些物料的流动性、可压性差，要以在不影响颗粒性能质量的前提下，适当调整物料的配比，增添辅料，调整粉料的湿度，提高物料的流动性、可压性，可以明显提高颗粒的产量。

2在粉料的化学、物理状态及颗粒的硬度要求一定的情况下，可调整油缸的压力、送料电机、压片机的转速(无级)得到三者的状态，可提高产量。

3调整整粒电机减速器的转速(变频)，可提高物料颗粒的成品率(不低于30%)。
