一、GFG120高效沸腾干燥机，120型立式沸腾干燥器，沸腾烘干设备概述

目前GMP医药工程设计中，摇摆式颗粒机和GHL高速混合制粒贡制出的颗粒大多采用热风循环烘干，然后烘箱烘干物料会使物料结块，操作时间须5~8小时，因而影响了产品质量和生产速度，针对上述问题，本公司开发了一种高效沸腾干燥机来代替烘箱，本设计采用圆形结构的流化床，避免死角，在料斗内设置搅拌装置避免湿物料团聚及干燥时形成沟流，干燥速度快，一般每批干燥时间只须20~30分钟，温度均匀且物料在流化床做上下运动，避免了物料结块现象。

二、GFG120高效沸腾干燥机，120型立式沸腾干燥器，沸腾烘干设备用途

1．机制螺杆挤压颗粒、摇摆颗粒、高速混合制粒颗粒的干燥。

   2．医药、食品、饲料、化工等领域湿颗粒和物料的干燥。

   3．大颗粒、小块状、粘性块粒状物料的干燥。

   4．磨芋、聚丙烯酰胺等干燥时体积变化的物料干燥。

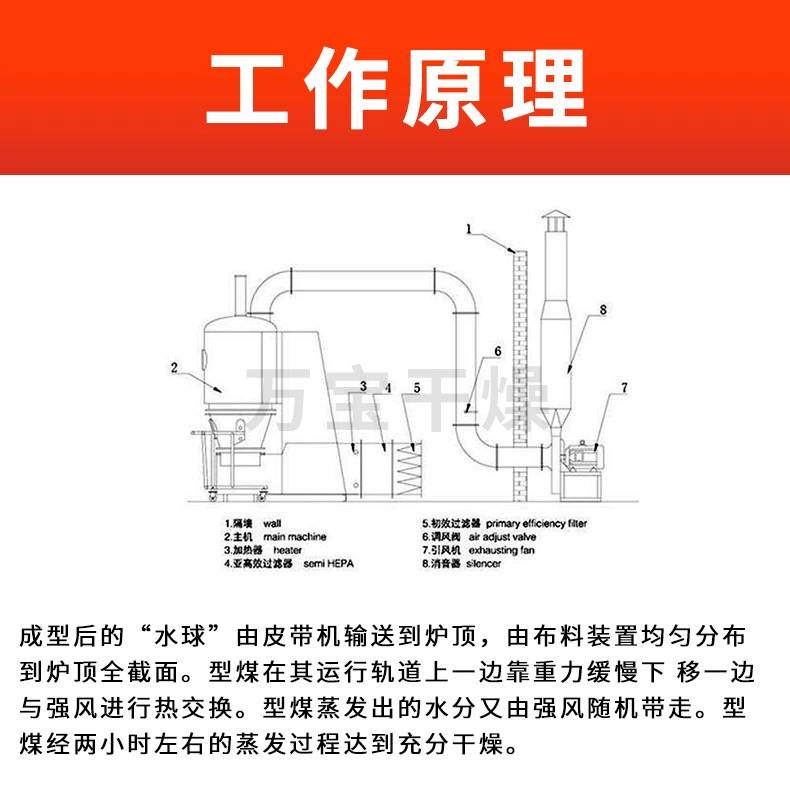

三、GFG120高效沸腾干燥机，120型立式沸腾干燥器，沸腾烘干设备安装示意图

四、GFG120高效沸腾干燥机，120型立式沸腾干燥器，沸腾烘干配置清单：

   本设备为密闭负压操作，空气经过过滤并且设备无死角，是一种符合GMP要求的理想设备，且物料在设备中不停地流化运动，因而干燥速度快，温度均匀，这样就保证了产品质量。

序 号  名 称  规格型号   数 量  材 质    生产厂家

过滤系统   初效过滤器    1   SUS304    万宝干燥

    中效过滤器    1   CCP布        外购/组件

    过滤器 200目  1   SUS304         江阴金国

    高效过滤器    1   过滤纸       江阴金国

    过滤器箱体 δ=1.5mm   1   SUS304  万宝干燥

    加热器箱体 δ=3mm 1   SUS304       万宝干燥

主机   蒸汽散热器 80平方 4   SUS304      万宝干燥

    风管   δ=1.5mm      SUS304     万宝干燥

    干燥床推车、料斗     1   SUS304    万宝干燥

    干燥床搅拌电机    1.1kw  1   Q235A  外购/组件

    干燥床搅拌器      1   SUS304     万宝干燥

    过滤室顶筒    1   SUS304          万宝干燥

    过滤室布袋    1套    涤纶无纺布     万宝干燥

    抖袋气缸      2                外购/组件

    排风管、弯头      1   SUS304       外购/组件

    引风机 9-26-5A 18.5KW(风量:6440-7513 M3/h,风压:5403-4825pa

    1   Q235A                       常武风机厂

    消音器 LF-300 1   Q235A  万宝干燥

    支撑坐、外封面       1   A3钢外包不锈钢   万宝干燥

控制系统   气动控制元件、执行元件      1套       万宝干燥

    控制柜     1   SUS304

    数显式温度表  XTM-7000系列  2只    含侧温热电阻2只  正泰电器

    断路器 DZ47系列                    正泰电器

    交流接触器 3TB、3TF系列               正泰电器

    热继电器   3UA59系列                正泰电器

    控制系统   按钮式                   正泰电器

五、GFG120高效沸腾干燥机，120型立式沸腾干燥器，沸腾烘干设备工作原理

空气经加热净化后，由引风机从下部导入穿过料斗的网板，在料斗内，物料经搅拌和风机负压作用下形成流态化，水分被快速蒸发后随风机带走。

六、GFG120高效沸腾干燥机，120型立式沸腾干燥器，沸腾烘干设备操作使用方法

 1．准备阶段

（1）    打开空压机，将压缩空气压力调至0。4~0。5Mpa。

（2）    启动风机按钮1~2秒钟后停止，检查风机旋向，详见风机说明书。

（3）    启动加热按钮，引风机按钮，徐徐开启调风门，检查各测温点的温度传感器及温控仪和各执行汽缸工作是否灵敏。

（4）    以上过程全部检查完毕后，启动各按钮，其指示灯亮，空载运行2~4小时。

 2．负荷试验

（1）    需干燥物料投入流化床料斗，推入主机。

（2）    打开“顶升”开关，使料斗上、下法兰密封。

（3）    设定干燥物料空气进风温度所需值。

（4）    关闭调风门启动风机，待风机正常运转后，启动搅拌电机，逐步开启调风门，使物料处于正常的流化状态。

（5）    设定干燥时间，根据物料的湿度和物料的性质而定，一般在20~30分钟。

（6）    搅拌电机运转2分钟后，关闭搅拌电机。

（7）    物料干燥后，关闭风机，然后手动清灰5~8次，再开“顶降”，拉出料斗出料。

（8）    物料干燥过程中，搅拌时间应尽量缩短以避免物料在料斗内

被破坏。
