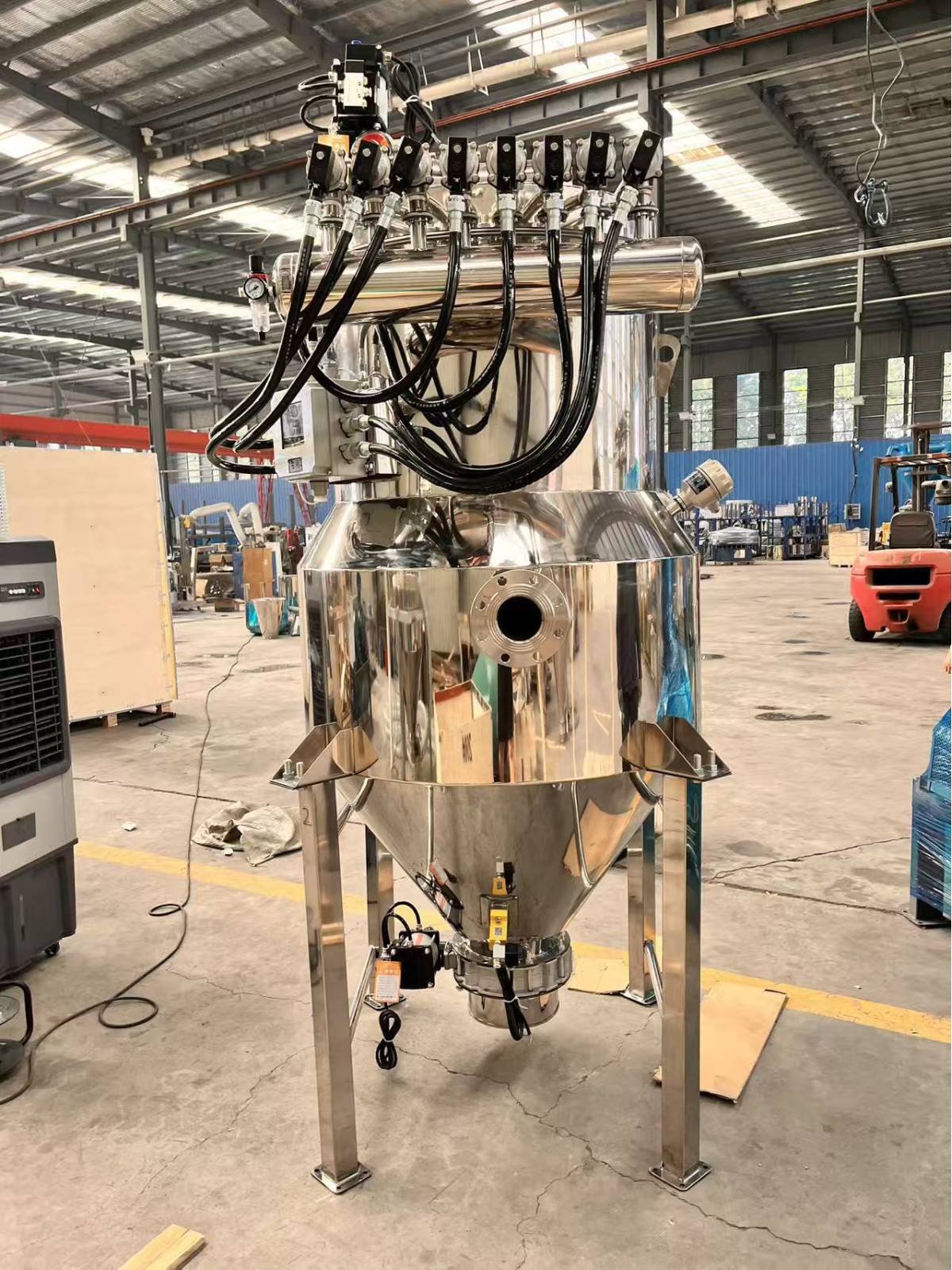

500升储存式间断真空上料机设备说明

一、设备概述

500升储存式间断真空上料机是依托负压输送原理设计的一体化物料转运设备，集成大容量储料腔体，采用间歇循环作业模式，可同步完成物料吸入、密闭暂存、分批卸料工序，多用于粉状、颗粒状固体物料自动化转运作业。设备区别于无缓存小型真空上料设备，500升标准容积腔体可实现物料批量暂存，适配产线间歇性供料需求，整机模块化组装，结构简洁，适配化工、饲料、锂电原料、食品配料等常规粉体加工场景。

二、整机结构组成

设备采用标准化分体模块化布局，主要分为六大部分，各组件独立拆装、便于检修：

1. 负压动力单元：作为负压生成核心，可根据输送距离、物料比重选配旋片真空泵、罗茨风机或气动真空发生器，用于抽取腔体内部空气，形成输送所需压差环境。

2. 500升储料腔体：设备核心储存载体，常规接触物料部位选用304/316不锈钢制作，内壁抛光处理，无明显积料死角；配套一体式承重铁架底座，焊接加固，放置时重心稳定，可固定摆放或配合产线调整安装位置。

3. 气料分离过滤组件：安装于储料仓上部，配备覆膜滤芯，用于拦截气流中细微粉料，隔绝粉尘进入动力泵体；滤芯规格可随物料细度更换。

4. 脉冲反吹清洁机构：配套压缩空气管路，单次卸料完成后自动输出脉冲气流，清理滤芯表面附着粉料，维持通气通畅，减少人工拆洗频次。

5. 气动阀门组：包含进料隔断阀、底部卸料阀，依靠气缸驱动实现管路通断，保障吸料、储料、卸料阶段腔体密闭，避免粉尘外溢。

6. PLC电控系统：搭载可编程控制模块，集成料位感应、时序调节、过载保护功能，可设置单次吸料时长、卸料间隔、循环次数等基础运行参数。

三、间断式循环工作流程

设备全程自动化闭环运行，完整工序分为四段循环执行，无连续不间断输送动作，间断缓冲为储料卸料预留操作区间：

1. 负压吸料阶段：控制系统启动动力单元，储料仓内部形成稳定负压，物料经密闭软管从原料吨袋、料桶、投料仓内随气流进入500升储料腔体。

2. 气料分离储料阶段：物料进入腔体后依靠重力沉降留存于仓内，携带粉料的气流向上穿过滤芯完成固气分离，洁净空气排出设备；物料持续存储，直至达到设定料位或预设吸料时长，系统自动关停负压动力，进入静置储料间断期。

3. 密闭卸料阶段：间断缓冲完成后，气动卸料阀自动开启，仓内储存物料依靠自重下落至下游混合机、筛分机、包装设备等配套装置；卸料过程全程密闭，无扬尘扩散。

4. 滤芯反吹复位阶段：卸料完毕后关闭底部阀门，反吹系统自动启动，清理滤芯附着粉尘，清理完成后设备恢复待机状态，等待下一轮吸料循环。

四、设备基础运行特性

1. 大容量缓存适配间歇生产：500升储料仓单次承载物料体量较大，能够减少频繁启停设备的次数，适配存在待料间隙、非24小时连续运行的生产线，缓解前后工序产能节奏差。

2. 间断作业能耗可控：设备采用启停循环模式，仅吸料阶段动力系统持续工作，储料、卸料阶段真空泵停机空载，对比连续输送机型，单位物料输送平均能耗更低；同时不存在长期空转负压工况，降低泵体损耗。

3. 密闭输送减少物料损耗：整套物料流转环节无外露开口，滤芯拦截细粉效果稳定，正常工况下物料飘散损耗量较低，同时避免车间粉尘堆积。

4. 参数可调适配多类物料：电控系统支持自定义负压时长、卸料间隔、反吹气流强度，可适配轻质细粉、硬质颗粒、混合粉料等不同物理特性物料，更换物料时仅需拆卸腔体、滤芯简单清洗即可。

5. 运维难度较低：整机无复杂传动机械结构，易损件仅包含滤芯、密封圈、气动气缸；模块化结构可单独拆卸各部件，日常清理、更换配件无需整体拆机。

五、适用工况说明

适用物料及场景

各类干燥、流动性良好的粉体、颗粒物料，包含饲料颗粒、化工粉剂、塑料粒子、锂电正极负极原料、谷物粉末、食品添加剂等；后端设备为混合机、振动筛、配料仓、包装机等存在间歇性进料需求的生产设备。

六、日常使用注意事项

1. 设备运行前检查各密封胶圈、管路接头密闭性，防止漏气导致负压不足、吸料效率下降；

2. 根据物料粉尘粗细定期清理或更换滤芯，滤芯堵塞会延长吸料时间，增加泵体负载；

3. 输送不同品类物料前，需对500升储料仓、管路、滤芯进行完整清洁，防止物料交叉混杂；

4. 电控系统设置参数不宜超出设备出厂标注负压、时长区间，避免电机长期过载运行；

5. 铁架底座需放置在平整硬质地面，长期使用定期检查焊接部位有无开裂、松动。
