一、概述

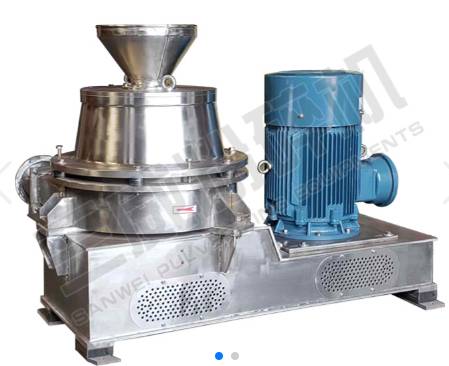

HWV旋风磨原理先进，拥有独特的不拆机可调间隙的功能，粉碎区产生的强烈涡流有着惊人的粉碎效果，并且有良好的物料分散作用。本机与其他粉碎机相比结果显示:物料从HWV旋风腐进口到出口经过的路线*短，所以其粉碎能耗也*低，乃是对特殊物料加工的高档微粉设备。其**的技术性能甚至超过了国外同类设备，充全可替代进口，是目前性能好、体积小、能耗低、嗓声小的环保节能型理想微粉设备。

二、用途和特点

HWV旋风磨是一种适合无机物、有机物粉碎的通用超微粉碎机，广泛适用于化工、染料、塑料、非金属矿、医药、饲料、食品等行业的低到中等硬度物料的超微粉碎，对聚乙烯醇、PVC、PE、纤维性物料等几乎所有热敏性物料均能进行超细粉碎，产品粒度*细可达2-5um。

该机的特点如下:

1、采用锥形的转子与定子，通过升降上箱体(定子)即可调整转子与定子的间隙来控制产品细度和产量，同除调整范围为0-5mm;

2、转子采用特殊的从欧洲进口的高强度钢材和高硬度耐磨待件，转子*外线速度达125米/秒以上，同时具有使用寿命长等特点:

3、运用计算机辅助设计设计的箱体出料更流畅，嗓音更加小，在处理粘性及凝聚性物料时，极大地减少了微粉的粘壁现象:

4、处理风量特大，粉碎时温升低，特别适用于热塑性和纤维物料，产品粒度均匀:

5、在转子下面可选配风叶来加大空气流量:

6、维修、操作和清洗方便。

三、设备结构及工作原理

本机是一种涡轮式超微粉碎机。它由机架、机体、粉碎装置、加料斗、传动装置和电机等组成，其内部结构如图1所示。配套由主机、分级机、高压离心风机关风机、旋风集料器和电控柜等组成整套超微粉碎机组。

图1内部结构图

HWV的主要工作原理如下:

物料由上箱体的顶部加入后，迅速被转子上部的预粉碎刀片打做，做向定子四壁，进入转子和定子组成的粉碎区。转子超高速旋转产生的大*空气流既受机内转动和静止部件的影响，又受机内的恰当导向，被转变成无数个急转的湍流。这些在粉碎区内为数众多的空气流，把物料催动，并加速到和空气流同样高的速度。然而，这些物料的运转方向和速度却都在瞬间突然改变，其结果，也是本粉碎机的原理所在，各物料颗粒相互碰撞，并在高速气流中完成较理想的裂解。仅一小部分颗粒是通过机内运动和静止部件的撞击面细化的。物料颗粒在HWV旋风磨机内的整个运留期间，总受空气流环围，因此，在超细粉磨过程中不可避免产生的热量也被作为粉磨介质的空气流带走。大流量的空气及其急转的湍流确保其温升*小。上述超高速粉碎原理，使本不带筛选装置的HWV旋风磨特别适用于为粉磨连同于燥操作中存在问题提供技术上安全、经济上获益的解决方法。

为达到需要的细度和产量，可以增加或降低间隙垫片的高度来达到改变子和定子间的间隙，从而来控制其产量和细度。
