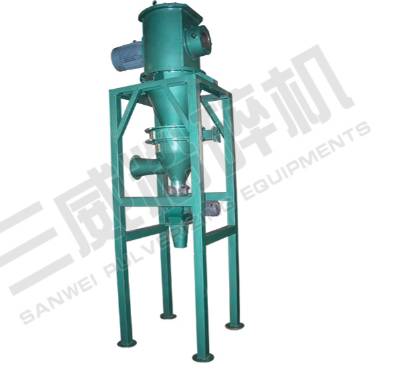

CWFJ系列超微米气流分级机是我公司引进国外先进技术，适合低到中等硬度超微粉体材料分级的超微分级设备，各项性能指标达到了国际同类机型标准。2004年度产品通过省级新产品鉴定，荣获浙江省、绍兴市科技进步奖。并被列为国家火炬计划项目。本机带二次进风和高精度涡轮，能获得*细达3微米的细料，使用特殊材料的转子可分级高硬度物料，广泛应用于化工、医药、食品、非金属矿等行业超微粉体加工中的分粒、除铁、精选等。

一、概述

       CWFJ系列超微米气流分级机是我公司引进国外先进技术，适合低到中等硬度超微粉体材料分级的超微分级设备，各项性能指标达到了国际同类机型标准。2004年度产品通过省级新产品鉴定，荣获浙江省、绍兴市科技进步奖。并被列为国家火炬计划项目。本机带二次进风和高精度涡轮，能获得*细达3微米的细料，使用特殊材料的转子可分级高硬度物料，广泛应用于化工、医药、食品、非金属矿等行业超微粉体加工中的分粒、除铁、精选等。

二、用途和特点

       CWFJ系列超微米气流分级机适用于化工、医药、食品、非金属矿等行业粉体加工中的分粒、除铁、除纤维、精选。例如:非金属矿中石膏粉、碳酸钙等的精选，长石、石英、重晶石的除铁加工和分粒。很容易形成沉淀物的物料，如:颜料、染料、杀虫剂、树脂、水泥和非晶体的石灰石、白垩、E-PVC及填料中无机粉末的分级，同时可对不同密度物料如再生橡胶等分离纤维杂质，特种工业超细粉末的提取，如磁粉等，用途极为广泛。

该机的特点如下:

1、本机为干式物料空气分级机，具有当今国际上***的涡轮分级原理:带有二次进风和无级变速的分级涡轮，分级涡轮与之相联接的配合均属**、国际**的动态气流密封装置，分级精度高，分级范围广，能在3~150um之间调整成品粒度。一般情况下，能获得小于5um、含量达97%以上的超微细粉;

2、分级叶轮的叶片采用特殊高强度耐磨材料，极大地提高了高速运转的稳定性，使用寿命更长，处理粘性及凝聚性物料时，极大地减少了微粉在出料管中的沉积;

3、运用计算机辅助设计的本系列高效涡轮分级机的结构更加紧凑，操作更加方便，千里的涡轮涡壳设计使分级机的噪音更小，运转非常平稳;

4、可与各种机械式粉碎机或气流粉碎机组成闭合回路系统:也可单独进行物料分级处理;

5、本机占有空间少，结构简单紧凑，操作方便，易损件少，费用低;

6、振动小，噪声低，运转平稳，维修、清洗方便，自动化程度高。

      本机主要利用涡轮分级轮的分筛理论:旋转涡轮产生的离心力与空气所形成的向心力之间的平衡。其主要工作原理:工作时，物料从分级机的下箱体一次风进料，一次风对物料起风筛作用，使粒子充分分散，并上升至分级区。由于分级叶轮高速旋转，粒子既受到分级叶轮产生的离心力，又受到气流粘性作用产生的向心力，当粒子受到的离心力大于向心力时，即分级径以上的粗粒子沿容器壁面旋下，外界二次空气通过导流部整流成均一旋流，将混杂或粘附于粗粉中的细粉分离干净，分离后粗粒从下部粗粒口排出;分级径以下细粒随气流进入旋风分离器，捕集器收集，净化气体从引风机排出。通过调节驱动电机的转速及二次进风量的大小，可得到**的分级效果。

       由于我公司研制的多轮分级机是原料与部分分级空气一起给入分级机内，因而便于与以空气输送产品的超细粉碎机(如气流磨)配套，不需要设置原料与气流分离的工序。

三、主要技术参数
