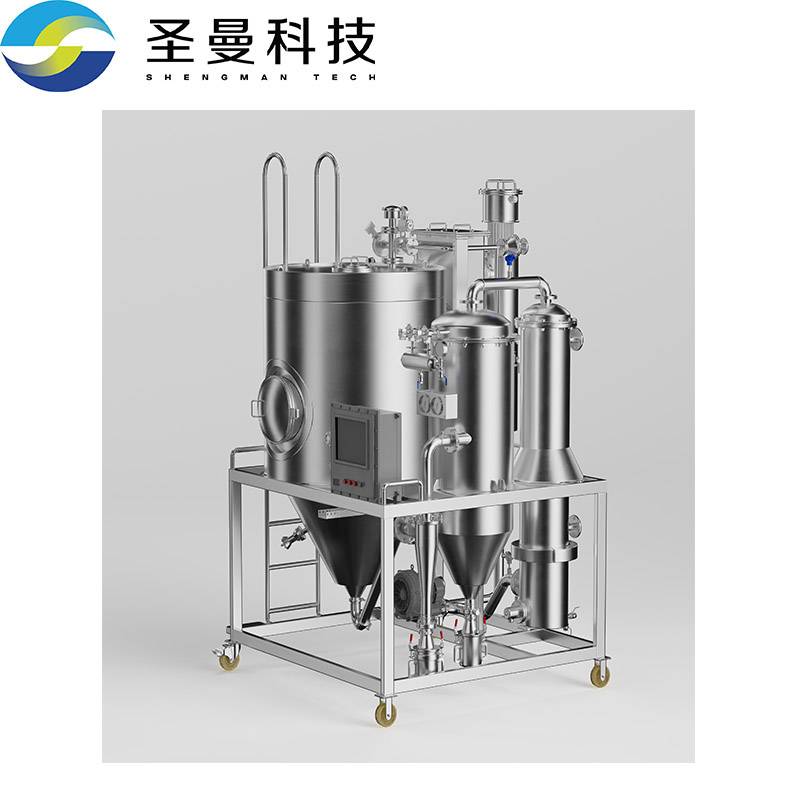

100型离心喷雾干燥塔

设备：100型离心喷雾干燥塔（蒸发水量≥100 kg/h）

 数量：1台（新增），同时拆除移位改造原有50型

物料：中药浓缩浸膏（含固量30%–50%，热敏性）

执行标准：GMP、FDA、ISO、GB/T 3836（防爆）

二、核心性能参数（★关键指标）

1. 干燥能力（必须满足）

水分蒸发量：≥100 kg/h（0.1 t/h）

测试条件：进风180–190℃、出风85–95℃

进料量：约125–150 L/h（随含固量可调）

成品含水率：≤3.0%（可做到≤1.5%）

粒径：D50=20–60 μm，80目通过率≥95%

回收率：≥98%（主塔+旋风+布袋）

温度参数（自控）

 进风温度：160–220℃（可调，精度±2℃）

出风温度：80–100℃（自控，精度±1℃）

塔壁温度：≤50℃（外表面）

雾化系统（离心式）

雾化器：高速离心式，防爆变频

功率：30–37 kW（Ex d IIB T4）

转速：10,000–18,000 r/min（变频可调）

雾化盘：316L/硬质合金，Φ180–210 mm

雾滴粒径：D50=10–60 μm

三、干燥塔本体（材质GMP级）

塔型：上圆下锥，风冷夹套

内径：≥4,000 mm

筒体高度：≥8,000 mm

总高：≈12,000–13,000 mm

材质（接触物料）：316L不锈钢，壁厚≥3 mm

内表面：镜面抛光 Ra≤0.4 μm、易清洁

外表面：304拉丝板，壁厚≥1.5 mm

保温：硅酸铝，厚≥50 mm

锥体：55–60°，配2–3层气锤（防粘壁）

塔门：快开式，316L，密封无泄漏

四、系统配置（完整机组）

1. 热风系统

加热方式：蒸汽（1.0 MPa）+ 电补偿

空气处理：三级过滤（初效+中效+HEPA），30万级

风量：≥8,000 m³/h（可调）

风机：防爆变频，304壳体

物料输送

进料泵：防爆螺杆泵/隔膜泵，变频

管路：316L，卫生级快装

过滤：进料10 μm精密过滤器

3. 收料与分离

一级：旋风分离器（316L，高效）

二级：防爆布袋除尘器（PTFE/P84，阻燃）

收料方式：冷却风送，一点收粉（316L料仓）

尾气：除湿+除尘，达标排放

4. 清洗系统（CIP）

在位清洗：全自动CIP，316L喷头

清洗液：纯化水+碱液
