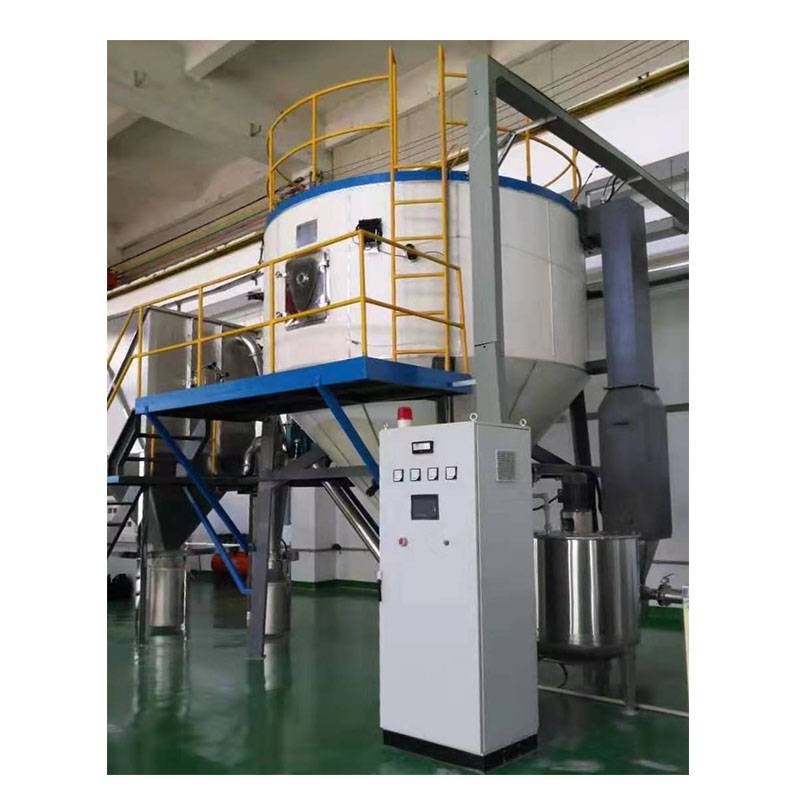

微晶纤维素低温喷雾干燥塔500kgh

本设备为专为微晶纤维素物料特性设计的喷雾干燥装置，整体结构稳定、干燥均匀、可自适应物料喷雾调节，适用于微晶纤维素粉体的连续雾化、热风干燥、收集成套生产工序，可有效保证成品含水率、细度、流动性等关键指标，满足医药、食品、化工级微晶纤维素的生产标准。

一、整体主体结构

设备主体由干燥桶、支撑安装架、物料集中斗、排料阀门、热风输送及雾化系统组成。干燥桶外部设置保温层，可有效减少热量散失，提升整体热效率，降低生产能耗。设备底部配置L型安装架，整体放置稳固、运行震动小、设备结构刚性强。

干燥桶下端装配锥形集中斗，物料干燥完成后可依靠重力快速归集，底部设置排出口与控制阀门，可实现自动化、可控化排料，方便连续化生产与停机维护。干燥桶顶部配备输送管与离心雾化盘，采用离心雾化方式对微晶纤维素料液进行高速雾化，使料液形成均匀微小雾滴，大幅增大受热面积，实现快速、均匀干燥。

二、内部防护与喷雾调节机构

干燥桶内壁开设专用安装槽，槽内整体装配防护板结构，可有效隔离高温热风、减少筒壁粘料，同时保护设备筒体不受长期高温、物料冲刷磨损，延长设备使用寿命。防护板上端开设衔接口，用于匹配内部装置环的定位装配，保证内部结构同心度与安装精度。

防护板内侧固定装置环，装置环表面开设放置槽，用于集成安装喷雾调节组件与物料运输管路。运输管贯穿干燥桶与喷雾结构连通，负责稳定输送微晶纤维素料液，保证供料连续、无断料、无堵料。

放置槽内部装配固定板，固定板内侧搭载齿轮组传动结构，齿轮组中心连接可活动衔接板，衔接板内部穿插装配可调式调节杆。调节杆顶端固定喷雾喷头，通过齿轮组联动传动，可实现喷头角度、喷雾范围的自动微调，适配不同浓度、粘度的微晶纤维素料液，可根据生产工况调整雾化覆盖区域，解决局部过干、含水率不均、物料团聚等问题。喷头采用锥形出风出料结构，雾化扩散效果好，喷雾均匀度高。

三、防粘壁气动冲击清堵系统

设备集中斗外侧装配固定连接板，连接板搭载缸筒气动机构，缸筒上部设置气口与电磁阀，可通过电控程序自动控制进气、排气节奏。缸筒内部活塞杆可前后伸缩驱动，活塞杆末端通过加固板装配冲击头。

冲击头外形与锥形料斗外壁角度全贴合，设备运行过程中，可通过气动周期性冲击料斗外壁，使附着在斗体内壁的微晶纤维素细粉震动脱落，有效解决微晶纤维素轻质粉体易粘壁、堆积、结块的行业痛点，大幅减少人工清机频次，保证出料顺畅、产品收率稳定。

四、设备整体优势与适用工况

1. 针对性适配微晶纤维素物料：雾化可调、干燥温和均匀，不破坏物料晶体结构，成品白度高、流动性好。

2. 防粘壁、高收率：自带气动震打清堵结构，解决轻质粉料挂壁难题。

3. 保温节能、运行稳定：筒体保温设计，热利用率高，适合长期连续量产。

4. 结构集成度高：雾化、干燥、归集、清堵、排料一体化设计，维护简单，操作便捷。

5. 适配多规格生产：可通过调节喷雾角度、供料速度、热风温度，满足不同目数、含水率的微晶纤维素成品生产需求。

本设备整体专为粉体物料干燥优化，是微晶纤维素工业化连续干燥生产的专用成套设备，广泛适用于药用辅料、食品添加剂、精细化工领域的微晶纤维素规模化生产。
