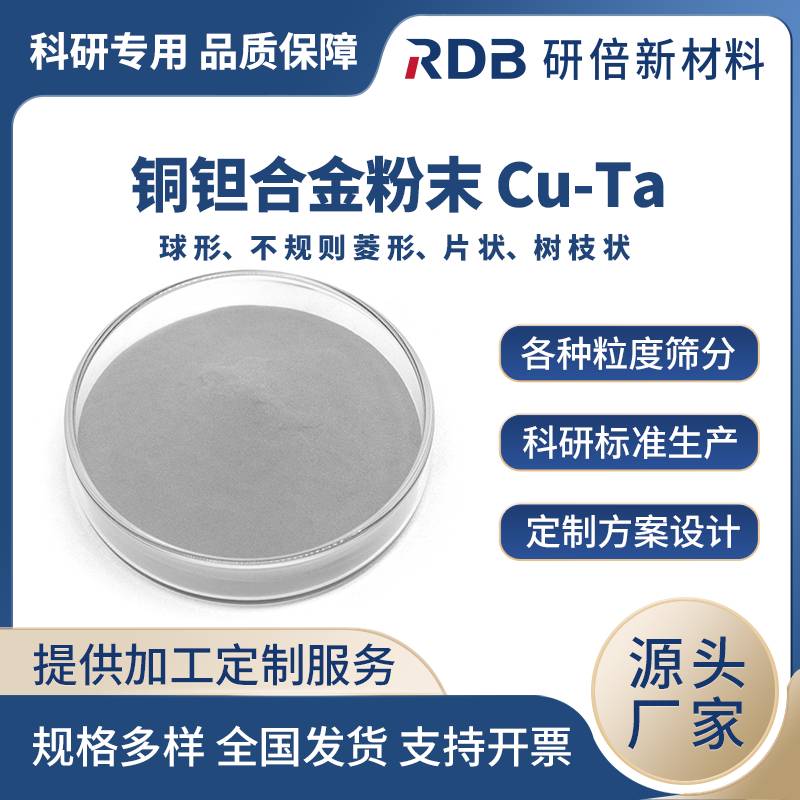

上海研倍新材料 专业生产金属粉末 Cu-Ta 铜钽合金粉末

1、产品信息

2、产品规格

样品测试包装：客户指定（＜1kg / 真空密封瓶）

样品产品包装：1kg / 真空密封瓶

常规产品包装：5kg / 10kg / 25kg / 50kg

备注：采用双层真空包装，内部充入高纯氩气保护，外部为防潮铝箔袋封装，支持定制包装规格。需存放于干燥、通风、无腐蚀性气体的环境中，避免与空气、水汽接触，远离酸、碱、强氧化剂。

3、产品概述

Cu-Ta（铜-钽）是一种典型的“假合金”复合材料。由于Cu和Ta在固态下几乎不互溶（Ta在Cu中的平衡溶解度<0.01 at.%），且不会形成任何中间金属间化合物。其结构为导电Cu相和难熔Ta相交替混合的复杂构型。这种设计将Cu的高导电导热性与Ta的高熔点、高模量、耐腐蚀和低热膨胀系数有机结合，实现了优异的力学性能和物理性能协同。该粉末核心技术在于成分与工艺的精准调控。Cu-Ta复合材料目前主要采用粉末冶金、剧烈塑性变形和冷喷涂等非平衡加工方法制备。粉末主要适配冷喷涂固态沉积、粉末床熔融、选区激光熔化等增材制造工艺以及热等静压、放电等离子烧结和热机械加工等粉末冶金工艺，是高场脉冲磁体、高性能导体和航空航天部件的关键原料。

4、产品用途

Cu-Ta合金粉末凭借其高强、高导、高热稳定性和优异抗辐照性能的组合、能源核电、电子封装及高端导体等领域扮演着革命性高性能材料。

核能装备与先进反应堆：Cu-10%Ta合金在573K经100 dpa中子辐照后，辐照硬化量仅为5.5%，远低于传统铜合金，满足第四代核反应堆（Gen-IV）对堆芯结构材料和包壳材料的抗辐照要求。

电子封装与电接触材料：微纳米Cu-Ta复合粉可用于半导体器件热沉和散热基板，满足高功率芯片散热与结构强度需求。

高性能导电部件：在轨道交通接触线、电车架空导线、大型发电机转子导线等领域，Cu-Ta材料的高强度（>450 MPa）与高导电（>70% IACS）组合在保证导电率的同时满足了高张力、高耐磨的运行要求。

增材制造（3D打印） ：冷喷涂增材制造是*适合Cu-Ta复合材料的3D打印技术之一，粉末床熔化技术的高冷速（10⁵-10⁶ K/s）也可有效抑制Cu和Ta的相分离，实现纳米级Ta颗粒的均匀分散。
