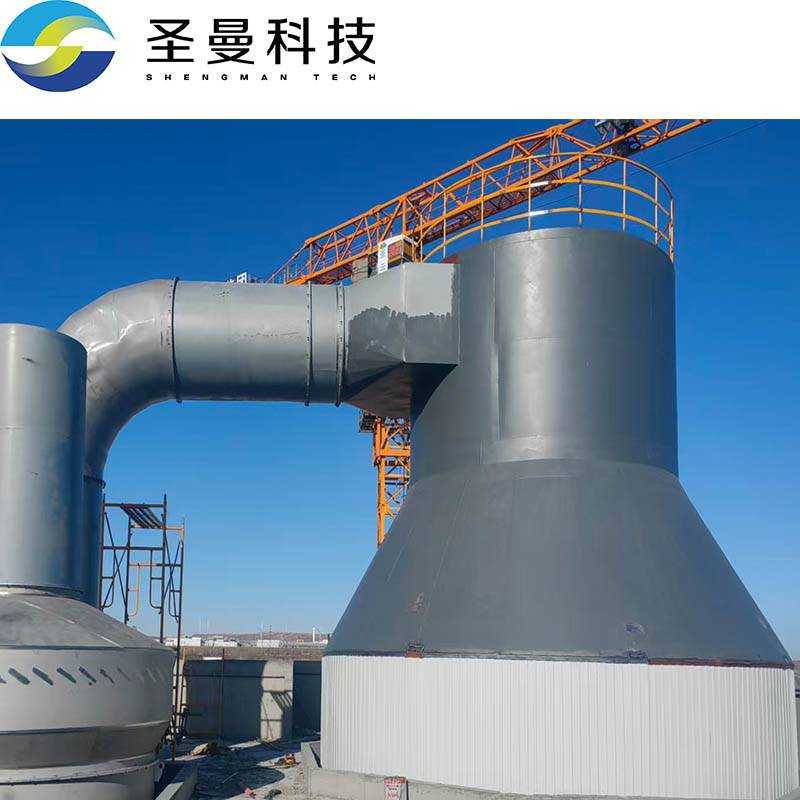

高盐废水的喷雾干燥装置5000kgh

整体结构

该装置包括底板、支架、干燥筒和密封盖。其中，干燥筒通过支架固定安装在底板上端，干燥筒内部设有腔室，用于完成废水的喷雾干燥过程。干燥筒的下部开设有与腔室连通的开口，密封盖通过螺栓安装在该开口的外侧，用于日常封闭及清理时开启。

干燥筒上设置有多个电热板，这些电热板嵌入到干燥筒的内侧壁中，用于从侧向对干燥筒腔室内部进行加热。此外，干燥筒腔室的上端还设置有多个电热灯，用于从上方向水雾提供热量，辅助水分快速蒸发。

主要功能机构

该装置还包括预加热机构、喷雾机构和清理机构三个主要功能部分。

1. 预加热机构

预加热机构包括固定架、加热箱、进液漏斗和电热器。加热箱通过固定架固定安装在底板上，加热箱内部设置有空腔，用于盛放待处理的高盐废水。加热箱的上部设置有与空腔连通的进液漏斗，进液漏斗上安装有阀门，用于控制废水的加入。电热器安装在加热箱上，其输出端位于加热箱的空腔内，用于对废水进行预热。

在对高盐废水进行喷雾干燥处理前，先将废水经由进液漏斗加入加热箱的空腔内，关闭阀门，然后启动电热器对废水加热，使废水达到预设温度，以利于后续喷雾干燥过程中的快速蒸发。

预加热机构还进一步包括过滤板和增压泵。过滤板固定安装在加热箱空腔的上部，当废水通过进液漏斗加入时，首先经过过滤板，将废水中大颗粒的固态杂质过滤掉，防止后续雾化喷头堵塞。增压泵固定安装在加热箱上，在加热过程中启动，用于增加加热箱内部压强，提高废水的沸点，使废水能够被加热到更高温度。高温废水随后进入干燥筒，在常压或低压环境下喷洒后会迅速蒸发，显著提高干燥效率。

2. 喷雾机构

喷雾机构包括输送泵、输入管、排出管和雾化喷头。输送泵固定安装在干燥筒上，其输入端通过输入管与预加热机构的加热箱空腔下部连通，输出端通过排出管与雾化喷头连通。雾化喷头安装在干燥筒的上部，其输出端位于干燥筒的腔室内。

当预加热完成并需要喷雾时，启动输送泵，加热后的废水依次通过输入管、输送泵和排出管进入雾化喷头，由雾化喷头将废水分散成细小水雾，均匀喷洒在干燥筒腔室内，增大受热面积，促进水分蒸发。

3. 清理机构

清理机构包括电机、转轴、固定框、连接杆和刮板。电机固定安装在底板的上端，转轴转动安装在固定框和干燥筒上，且转轴与干燥筒同轴布置。固定框固定安装在底板上，用于支撑转轴。刮板通过连接杆固定安装在转轴上，刮板的外缘与干燥筒的内侧壁紧密贴合。

当干燥筒内侧壁上附着有干燥后的盐分时，启动电机，电机驱动转轴旋转，转轴通过连接杆带动刮板沿干燥筒内侧壁做圆周运动。刮板在旋转过程中将附着在侧壁上的盐分刮落，使其落入干燥筒腔室底部，随后可通过开启密封盖将盐分集中清理排出。

辅助组件

该装置还设置有真空泵。真空泵固定安装在干燥筒上，其输入端与干燥筒的腔室连通。在喷雾干燥过程中，启动真空泵可以降低干燥筒腔室内的压强，使水雾在低压环境下更容易蒸发，进一步提高干燥速度和效果。

工作过程简述

使用时，首先将高盐废水通过进液漏斗加入加热箱，经过滤板过滤去除大颗粒杂质，关闭阀门后启动电热器对废水进行预热，同时可选启动增压泵提高加热箱内压力，使废水升温至较高温度。

然后，启动输送泵，将预热后的废水输送到雾化喷头，以水雾形式喷入干燥筒腔室。同时，开启干燥筒内的电热板和电热灯，对水雾进行加热，使水分快速蒸发。蒸发后的盐分形成固态颗粒，大部分直接落入干燥筒底部，少部分附着在内侧壁上。

当干燥处理结束或需要清理时，启动清理机构的电机，刮板旋转将干燥筒内侧壁上的盐分刮落，*终所有盐分集中在干燥筒底部，打开密封盖即可完成清理排出。
