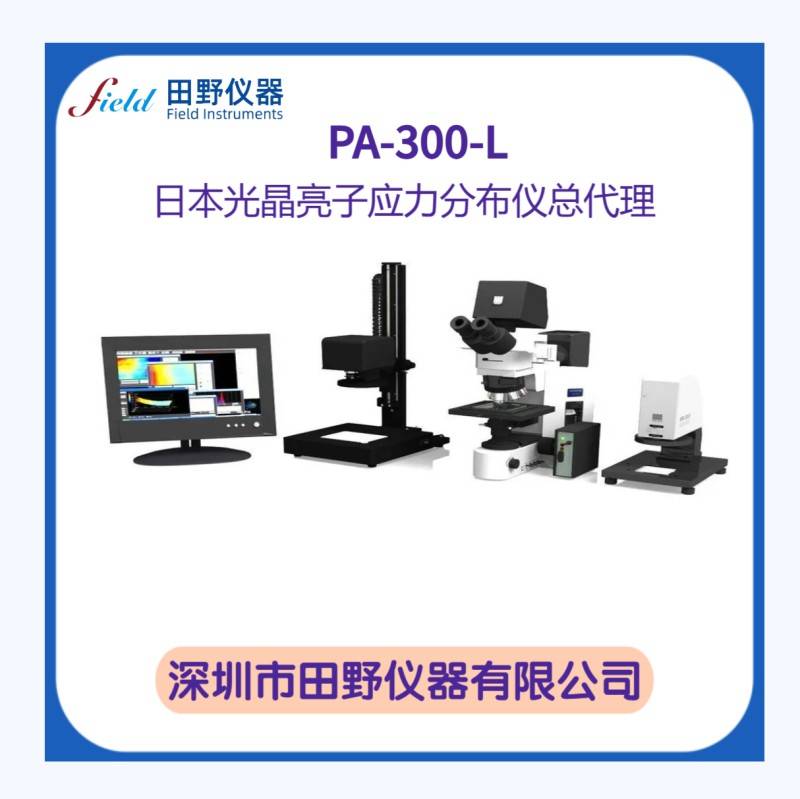

PA-300低相位差半导体玻璃应力检测仪

PA-300低相位差半导体玻璃应力检测仪，是日本Photonic Lattice公司研发的高精度双折射与应力测量设备，专为半导体、光学及显示行业低相位差透明材料检测打造，核心破解石英玻璃、半导体光掩模基板等关键部件的应力残留与相位均匀性检测难题，以纳米级精度与高效检测能力，成为高端工业品质管控的核心装备。

核心技术，解锁低相位差精准检测

设备搭载自研光子晶体偏光阵列核心技术，替代传统旋转偏振器，配合双折射增强算法与斯托克斯分量同步采集技术，彻底消除机械振动误差，大幅提升检测灵敏度与稳定性，检测灵敏度较传统方法提升3倍，可精准捕捉低相位差样品的微小应力变化，**适配低相位差目标的检测需求。

配备500万像素偏振相机，采用520nm绿光波段，实现相位差与应力的高分辨率测量，*小分辨率达0.001nm，重复精度σ<0.1nm，全域均匀性判定σ<0.5nm，严格符合SEMI P492国际标准，相位差测量范围覆盖0-130nm，可按需选配应力值换算功能（0-200MPa），数据精准可追溯，满足半导体行业严苛检测要求。

高效智能，适配多场景检测需求

设备具备极速检测能力，无需样品旋转或分段测量，3秒即可完成单片片全域扫描，较传统检测方法效率提升60倍，可适配生产线大规模全检需求，有效替代人工抽样检测，大幅提升检测效率与管控水平。

搭载PA-View专用分析软件，可实时生成彩色相位差热力图，精准锁定应力集中区域，支持自定义分区检测、相位轴方位计算与标注，检测数据可一键导出至LIMS系统，自动生成检测报告，同时具备广视野测量数据校正功能，操作便捷且智能化程度高，大幅降低人工操作误差。

适配范围广泛，样品尺寸覆盖5mm微型基板至50cm晶圆级基板，支持平面、曲面样品轮廓适配，配备多种镜头配置，可实现从微观到宏观的全场景检测，满足不同尺寸、不同类型样品的检测需求，无需额外调试即可快速投入使用。

多领域适配，筑牢品质管控防线

设备核心应用于半导体行业，可精准检测6-12英寸石英光掩模基板、晶圆载具等部件，满足相位差均匀性≤3nm、边缘应力≤30MPa的严苛要求，搭配真空吸附样品台屏蔽尘埃干扰，直接对接SEMICON West认证，助力优化生产工艺、降低硅片加工破损率。

同时广泛适配消费电子、光学工业等领域，可检测0.7-2mm超薄石英盖板、光学镜片、车载HUD玻璃等产品，快速定位热压成型导致的局部应力集中，帮助企业优化退火参数，使产品不良率降低40%以上，此外还可用于蓝宝石、碳化硅等特种材料的应力检测，适配科研与量产多场景需求。

稳定可靠，兼具实用性与便捷性

设备采用非接触式测量方式，避免对脆性玻璃样品造成损伤，保障样品完整性与可用性；机身设计紧凑，不同机型重量仅12-46kg，适配不同安装空间，支持100米GigE远距离传输，可灵活部署于洁净车间（ISO 14644-1 Class 5）等复杂环境，工作温度适配23±5℃，湿度控制在60±10%RH（无冷凝），运行稳定可靠。

配备完善的标准配置与可选配件，标准配置包含主机、偏振相机、标准镜头及预装软件的笔记本电脑，可按需选配变焦镜头、高精度温控样品台等，同时提供专业技术支持与定期校准服务，确保设备长期稳定运行，为企业品质管控提供全方位保障。
