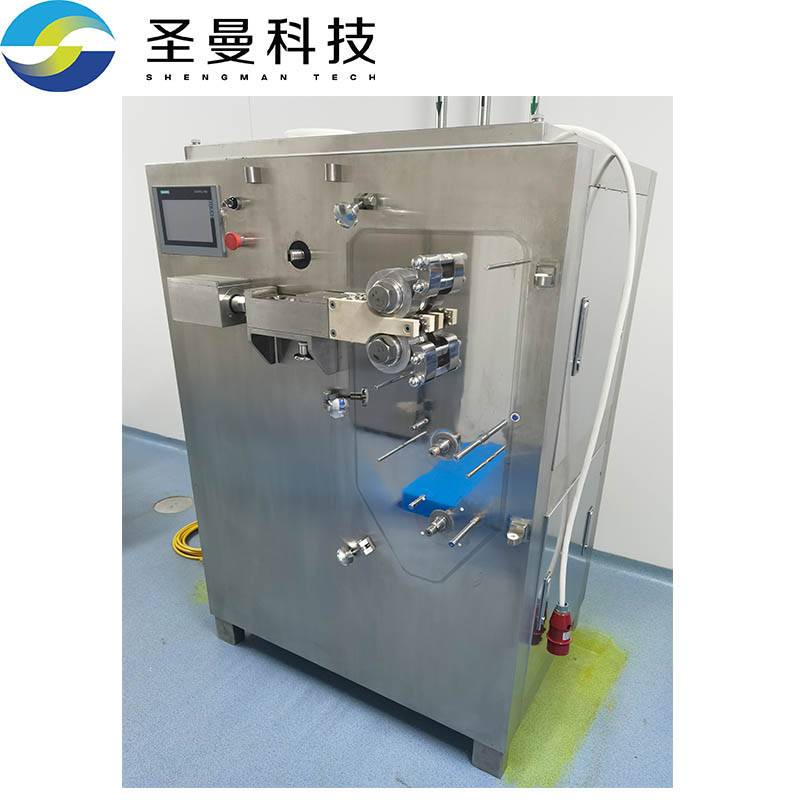

新能源材料干法制粒系统1000kg

送料机构

通过机械臂带动转运容器与制粒装置进料口连接将物料倒入进料口漏斗，然后通过螺旋 送料机构物料送至压片部分。垂直送料螺杆通过伺服电机驱动，送料量通过调整电机转速进 行调节。详细接口见附图。

 压片机构

物料进入压辊传动组件，利用一对互为逆向旋转的轧辊，在轧辊加压的条件下，将粉状 物料压制成片状物。物料经过压制得到具备一定硬度的片状物料，落入整粒区进行制粒。

设备辊座为浮动结构，浮动辊座通过液压缸为辊压提供压制力，并安装位移传感器，保 证物料压制成稳定厚度、硬度的片状物。

辊座浮动量及压制力可以进行设置，并通过触摸屏体现压片的变化情况。轧辊间隙随水 平物料的输送量自动调整。

液压缸布置在机架箱体内部，与物料不接触。

设备安装有刮刀，可以清洁压辊表面，防止物料粘连到压辊表面，保证设备运行的平稳。刮 刀调整采用偏心套调节间隙结构，间隙可根据需要无级调节，锁紧方式采用8°锥度结构锁 紧，此结构拆卸方便，锁紧后无任何松动，可使间隙稳定，安装牢固防止刮刀松动影响清洁 效果。

粒过筛机构

将经过轧辊的片状物料自动落入整粒装置，整粒刀连续运转将片状物破碎、挤压出去， 通过对应筛网，制得所需粒径颗粒。颗粒自出料口流入接料容器。

整粒系统采用可调式结构，通过偏心轴改变筛网间隙与轮间隙，用户可根据不同物料特 性进行调节，且安装过程方便、简单。整粒刀为连续转动，效率高。筛网与轮宽度方向间隙 需适配减少物料残留。

筛网：孔目数120 目(125μm) 和14目(1 . 7mm),  筛网可以实现快速更换。

接料装置

接料装置位于出料口下方，固定于底板上，并带有顶升功能，实现接料罐与出料口对接。 出料口带有密封圈。详细接口件附图。

液压系统

设备压制力通过PLC 控制，通过对压力传感器反馈的管道实际压力和用户设定的压力数 值进行比较，控制液压泵电机的启停。当管道实际压力小于设定压力，则PLC 控制液压电机 自动启动，达到设定压力时，控制液压电机自动停止运行；当实际压力大于设定压力，则PLC 使电磁阀接通泻压，直至降到设定压力。
