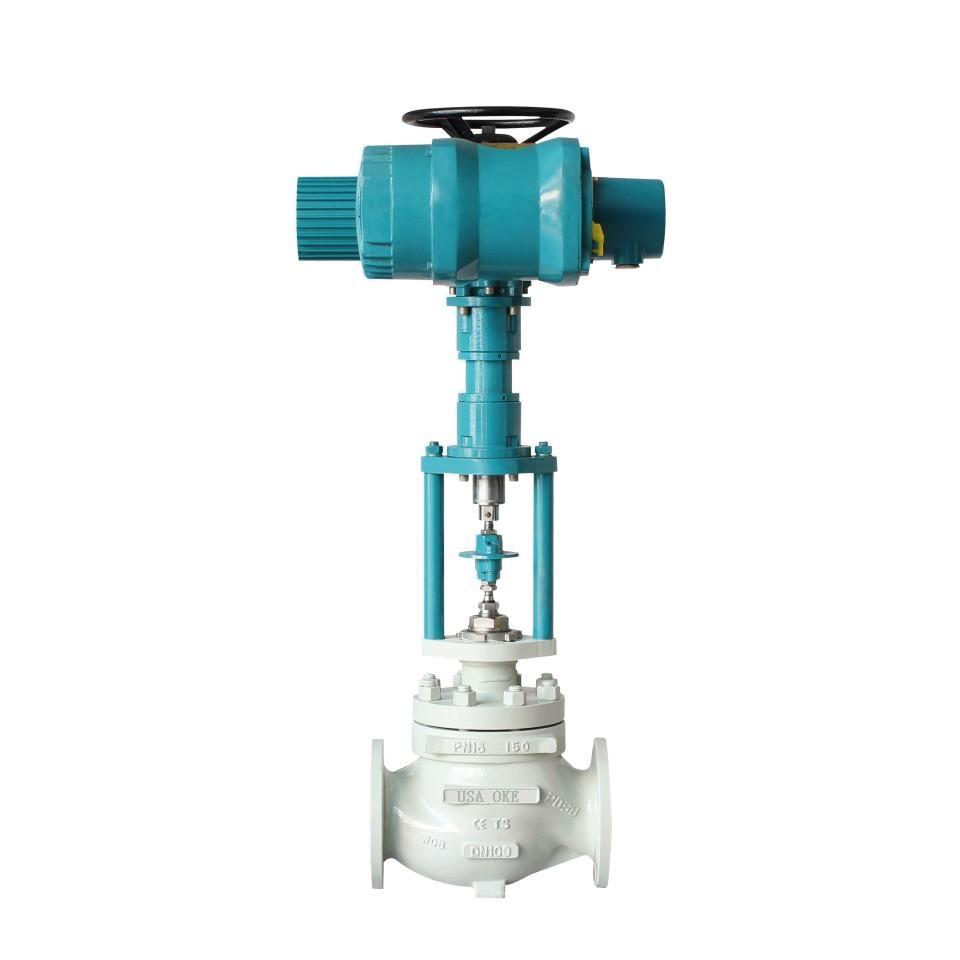

OKE调节阀工作原理

美国欧可调节阀的工作原理主要包括节流原理、调压原理和温度调节原理。节流原理是通过改变阀芯与阀座之间的流通面积，实现对流体的节流作用。调压原理是通过改变流体的压力来实现对工业过程的控制。温度调节原理则是通过改变流体的温度来实现对工业过程的控制.

OKE调节阀概述

调节阀是一种重要的工业控制设备，主要用于控制流体的流量、压力、温度、液位等工艺参数。调节阀的主要组成部分包括阀体、阀芯、阀座、阀杆、填料函等。其中，阀体是调节阀的主体，通常采用铸铁或铸钢等材料制成；阀芯是调节阀的核心部件，它通过阀杆与阀座相连，可以上下移动或旋转；阀座是调节阀的进出口，通常采用耐腐蚀的材料制成；填料函是调节阀的密封部件，用于防止流体泄漏

OKE调节阀特点

美国欧可（OKE）进口顶底、层双导向双座调节阀，工作时稳定性好。

有两个阀芯和阀座，采用“四通”阀体，可以方便地由正装改装成反装，气关阀变气开阀。

阀体按流体动力学原理设计的等截面低流阻流道，额定流量系数大。

不平衡力小，允许使用压差较大。

执行机构采用多弹簧结构，高度减小30%。重量减轻30%。

可调范围大，固有可调比为50%。

波纹管密封型调节阀对移动的阀杆形成了完全密封，堵绝流体外漏。

调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。

OKE调节阀计算公式

调节阀的流量系数Kv，是调节阀的重要参数，它反映调节阀通过流体的能力，也就是调节阀的容量。根据调节阀流量系数Kv的计算，就可以确定选择调节阀的口径。为了正确选择调节阀的口径，必须正确计算出调节阀的额定流量系数Kv值。调节阀额定流量系数Kv的定义是：在规定条件下，即阀的两端压差为10Pa，流体的密度为lg/cm，额定行程时流经调节阀以m/h或t/h的流量数。

1． 一般液体的Kv值计算

a． 非阻塞流

判别式：△P<FL（P1－FFPV）

计算公式：Kv=10QL

式中：FL－压力恢复系数，见附表

FF－流体临界压力比系数，FF=0.96－0.28

PV－阀入口温度下，介质的饱和蒸汽压（**压力），kPa

PC－流体热力学临界压力（**压力），kPa

QL－液体流量m/h

ρ－液体密度g/cm

P1－阀前压力（**压力）kPa

P2－阀后压力（**压力）kPa

b． 阻塞流

判别式：△P≥FL（P1－FFPV）

计算公式：Kv=10QL

式中：各字符含义及单位同前

2． 气体的Kv值计算

a． 一般气体

当P2>0.5P1时

当P2≤0.5P1时

式中：Qg－标准状态下气体流量Nm/h

Pm-(P1+P2)/2(P1、P2为**压力）kPa

△P=P1－P2

G －气体比重（空气G=1）

t －气体温度℃

b．高压气体（PN>10MPa）

当P2>0.5P1时

当P2≤0.5P1时

式中：Z-气体压缩系数，可查GB/T 2624-81《流量测量节流装置的设计安装和使用》

3． 低雷诺数修正（高粘度液体KV值的计算）

液体粘度过高或流速过低时，由于雷诺数下降，改变了流经调节阀流体的流动状态，在Rev<2300时流体处于低速层流，这样按原来公式计算出的KV值，误差较大，必须进行修正。此时计算公式应为：

式中：Φ―粘度修正系数，由Rev查FR－Rev曲线求得；QL－液体流量 m/h

对于单座阀、套筒阀、角阀等只有一个流路的阀

对于双座阀、蝶阀等具有二个平行流路的阀

式中：Kv′―不考虑粘度修正时计算的流量系

ν ―流体运动粘度mm/s

FR －Rev关系曲线

FR-Rev关系图

4． 水蒸气的Kv值的计算

a． 饱和蒸汽

当P2>0.5P1时

当P2≤0.5P1时

式中：G―蒸汽流量kg/h，P1、P2含义及单位同前，K－蒸汽修正系数，部分蒸汽的K值如下：水蒸汽：K=19.4；氨蒸汽：K=25；氟里昂11：K=68.5；甲烷、乙烯蒸汽：K=37；丙烷、丙烯蒸汽：K=41.5；丁烷、异丁烷蒸汽：K=43.5。

b． 过热水蒸汽

当P2>0.5P1时

当P2≤0.5P1时

式中：△t―水蒸汽过热度℃，Gs、P1、P2含义及单位同前。

OKE调节阀详细参数

口径 DN15～300mm

压力 PN10～PN420

适用温度 -30～+425℃

适用介质 水、油、气体等

连接方式 法兰或者焊接式

特材波纹管阀材质包括钛材、镍材、锆材、哈氏合金、蒙乃尔合金、因科镍合金、双相钢、904L、20合金、C4钢等。

钛材材质：TA1、TA2、TA9、TA10

镍材材质：N6、N201、N200、CZ-100

哈氏合金材质：Hastelloy C276、Hastelloy G30、Hastelloy C4、Hastelloy C22、Hastelloy B、 CW-6M、CW-12M、N-12MV、CW-7N、N-7M、CX2MW、CW－2M

蒙乃尔合金材质：M-30C、M35-1、Monel 400、Monel K500、Monel 600

因科镍合金材质：Inconel 600、Inconel625、Inconel690、Incoloy800、Incoloy825

双相钢材质：2205、2507、1.4529、F51、F53、F55

阀体材质 WCB 、304、316

阀板材质 304、316、衬四氟

密封材质 PTFE、304、316

流动方向 单向

用途 调节

驱动方式  手动，电动，气动

类型  直通式

产品品牌：美国欧可（OKE）
