滤饼状炭黑双桨叶干燥设备6000kg

干燥进料系统要求

进料螺旋输送采用U型结构，方便后期的清理和维修，上盖密封型无粉尘外泄，螺旋输送量不低于6T/h,可实现变频调速。

材质要求：物料接触SUS304制作，螺旋和筒体厚度不低于6mm，。

一级桨叶干燥器主机设备

热风补充

空气换热器采用不锈钢绕铝片制作，环境温度加热至120℃，换热器面积厂家根据风量自选设计，环境空气进口需要初中效过滤

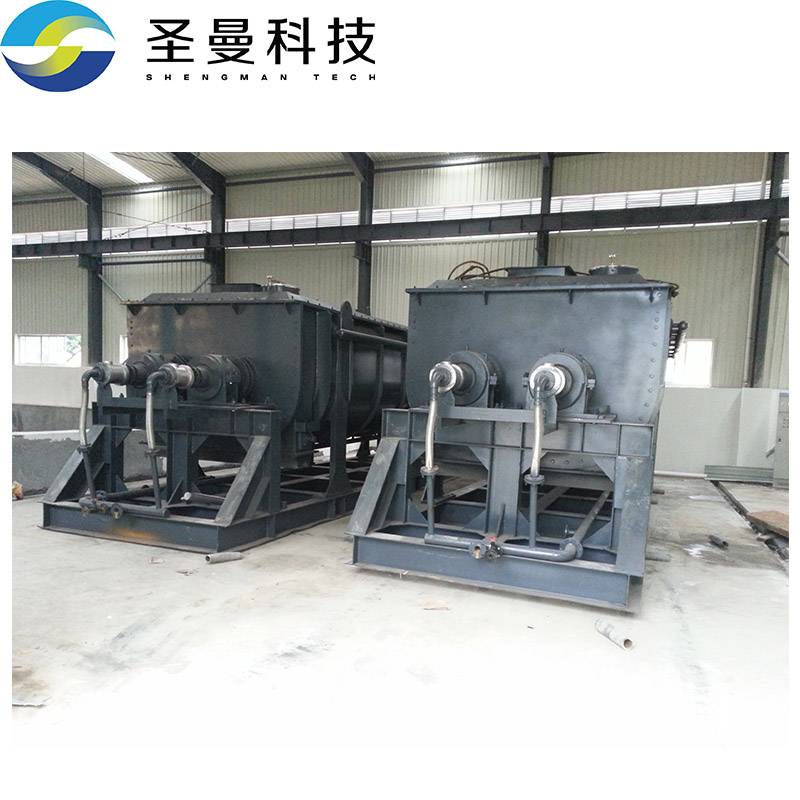

设备主机

桨叶干燥机型号厂家根据要求选型，物料接触SUS304制作，其他碳钢制作，表面需要防腐漆处理。设备外观整洁。

桨叶干燥机内筒体考虑设备使用寿命和筒体磨损，设备板材厚度不低于14mm，桨叶叶片不低于12mm,主轴材质不锈钢SUS304制作，端盖板内贴不锈钢厚度不低于8mm。

桨叶干燥机夹套考虑热膨胀造成的拉伸出现的泄露现象，夹套板材厚度不低于14mm，夹套蒸汽走向进行导流设计。

保温材质硅酸铝，保温厚度不低于80mm,

外部封面材质碳钢，厚度不低于3mm

筒体上盖内胆不锈钢SUS304制作，厚度不低于8mm，防止上盖出现冷凝水揭露，建议上盖配套盘管加热，保温厚度不低于80mm,外封面碳钢，厚度不低于2mm。

主轴密封，碳粉在烘干过程中粉尘大，粉尘外泄会造成操作环境污染，建议厂家设计密封装置合理性，无粉尘外泄。

出料方式

采用密封式螺旋绞龙出料。

除尘方式：

设计采用旋风除尘，后端两级水膜过滤，要求水膜塔材质PPH制作，循环水泵一备一用。

二级盘式干燥机进料参数

桨叶干燥机出料口通过螺旋绞龙输送至密闭式斗式提升机进料口，斗式式提升机将其物料提升至盘式干燥机进料仓进行均匀喂料。

桨叶干燥机出料螺旋输送距离6m,物料接触SUS304制作，筒体和叶片厚度不低于4mm,

斗式提升机提升高度10mm，物料接触SUS304制作，要求设备密封性好，无粉尘外泄。
