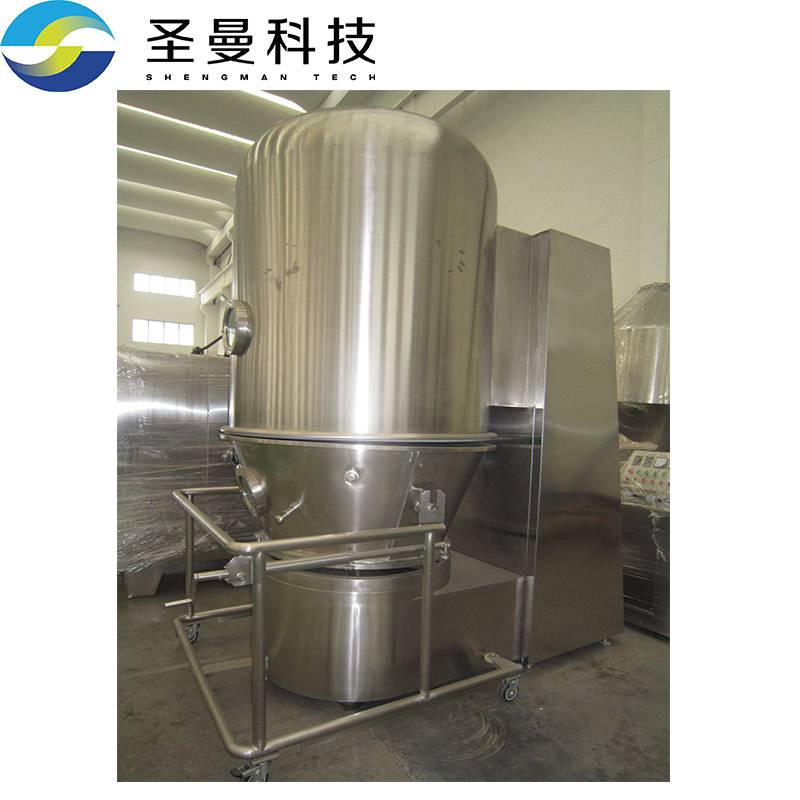

240kg立式沸腾干燥机

1、设备：防爆电机 ，材质：304。

2、单批进料量占体积的70-80%。物料干失25-35%，水分7-15%，其他为乙醇；湿料堆密度0.40-0.5。湿品：240kg。

3、干燥温度：35-80℃，干燥后水分：<0.5% ，干燥3h/批；产能15吨/月。

4、出料温度<40℃。

5、设备安装区域净空高度5.5米（包含滤袋清洗空间）。

6、设备内、外表面抛光，达到GMP要求。

7、进风口配初、中、高效过滤器，布袋满足灭菌要求。

8、配乙醇回收装置，达到排放标准。"

1.1用途： NMN干燥

1.2安装位置： 二楼洁净区

1.3结构构成： 成套设备

 2.技术要求：

1 "设备名称：立沸干燥设备

单批进料量约料盆体积的70-80%。干燥失重约25-35%，其中水分7-15%，其他为乙醇；湿料堆密度约0.40-0.5。离心湿品：240kg，" 必须

2 进风要求除尘，控湿。**湿度<5g/kg绝干空气。干燥温度：35-80℃，干燥后水分要求：<0.5% ，干燥时间3h/批（进料到出料时间）；干燥产能15吨/月。 必须

3 配转轮除湿，除湿后增加表冷降温，出料温度控制<40℃ 必须

4 配乙醇回收装置，达到直排要求，排放标准：滤袋或塑烧板 必须

5 加热风道与降温风道单独设置 期望

2.2厂房设施及公用系统要求

1 立沸主机室内安装，除湿机、引风机、尾气回收系统室外安装 必须

2.3设备要求

1 设备安装区域净空高度5.5米（包含滤袋清洗空间）；设备内表面抛光ra<0.4；外表面抛光ra<0.8； 必须

2 进风口配初、中、高效过滤器（满足D级洁净区控制要求），以及前表冷（7℃水）除湿、转轮除湿、后表冷（7℃水）降温、蒸汽加热； 必须

3 布袋满足灭菌要求（耐温不低于150℃），脉冲除尘或抖袋，配检修平台；预留自动出料口，自动进料口 必须

2.4电气控制要求

1 高效、顶部滤袋两侧配压差计；进风、出风、物料温度检测以及远程终端显示 必须

2 "进风温度、湿度自动控制，调节阀品牌，温度误差±1℃，湿度误差1g/kg绝干空气，

建议配备进排风的**湿度检测以及远程终端显示、系统风量检测与远程终端显示" 必须

2.5质量保证要求（QA）

1 产品直接接触物料部分不对产品产生质量问题 必须

2 设备符合新版GMP要求 期望

2.6 RAM要求（设备可靠可用可维护性）

1 设备故障率不能高于使用率的5% 必须

2 设备发生故障后应快速，准确，安全，经济的进行维修工作 必须

 2.7清洗消毒要求

1 配清洗口、底部排放阀；自动清洗系统；在净化间部分（无论设备内外）都需要做到方便清洁、无棱角、过度采用圆弧形式，隐藏部分配快拆方便拆清 必须
