放热焊接模具

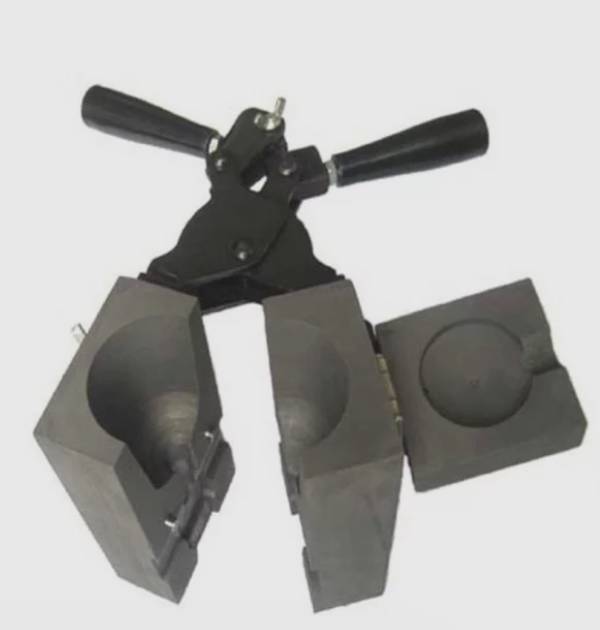

放热焊接模具由高纯石墨制成，用于接地放热焊接的焊头成型。一个完整的模具由模具体、顶盖、铰链构成。

详细描述:

放热焊接模具标准型适用于绝大部分模具，偏心型主要应用在焊接接地棒，十字焊接等需要避开焊接材料的类型上.部分型号模具使用中需要F型夹，C型夹等辅助夹具配合.

放热焊接模具(熔接模具)组成:

放热焊接模具由高纯石墨制成，用于接地火泥熔焊的焊头成型。一个完整的模具由模具体、顶盖、铰链构成。采用密实度高，抗摩损性能好的进口石墨作为基本原料加工而成，具有设计合理，寿命长，易用性能好等优势。

模具由模具盖、模腔具、熔接腔、导流槽、模夹等几部分组成,能够承受铜、钢、铁等金属熔化温度，熔化金属流向、流速以及*终形状经严密设计，通常模具寿命为80-200次。

放热焊接的原理:

放热焊接是一种简单、高效率、高质量的金属连接工艺，它利用金属化合物化学反应热作为热源，通过过热的(被还原)熔融金属，直接或间接加热工作，在特制的石墨模具的型腔中形成一定形状、尺寸，符合工程需求的熔焊接头。当前，放热焊接已经普遍取代了以往金属之间的机械连接方法。

放热焊接工具的优点

1、放热焊接工具熔接点的载流能力(熔点)与导体相同，具有良好的导电性能，经检测，焊接前后的直流电阻比率变化率接近与零。这是任何一种传统连接方式无法比拟的。2、放热焊接工具焊接点是分子结合，**，不老化。

3、放热焊接工具焊接点像铜一样不受腐蚀影响。

4、不会受到高浪涌电流的损伤。试验表明，在短时间大电流的冲击下，导体先于熔焊接头熔化。

5、放热焊接工具操作方便，简单，无需专业人员。

6、放热焊接工具装备简单、轻便，携带方便，操作方便。

放热焊接工具使用注意事项:

1.放热焊接工具施工操作前，必须保证被焊接件无污物，熔模熔腔和型腔内无上次焊接时留下的焊渣块或焊渣粉末。

2.放热焊接工具施工操作前，必须使用喷火炬(或瓦斯喷灯)烘干被焊接件和熔模，使其尽可能的不含水分。

3.放热焊接工具施工操作中，点火之前，必须保证盖上熔模盖，且熔模闭合处无开缝。

4.放热焊接工具施工操作中，点火之前，必须保证被焊接件焊接点位于型腔中心。

5.放热焊接工具施工操作时，现场1.50米范围之内，不得有无关人员停留。

6.放热焊接工具施工操作时，现场1一一2米范围之内，不得有易燃物品摆放。

7.操作人员必须戴上有一定隔热效果的工作手套。

8.操作人员不得面对于熔模开口处操作施工。

9.点火时，一旦引燃粉被引燃，操作人员必须立即离开熔模至少1.50米。

10.当放热焊剂反应结束后，任何人不得直接接触熔模和被焊接件。

11.当放热焊剂反应结束后，须待熔模和被焊接件自然冷却10一一20秒，使用老虎钳(或相似工具)从熔模中取出。

12.对被焊接件进行绝缘处理，必须待导线完全冷却之后方可进行。
