产品简介

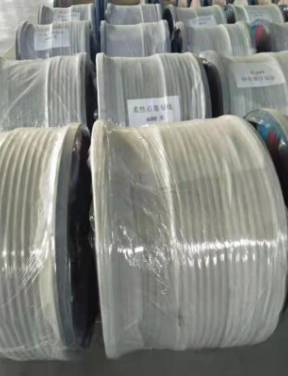

石墨电缆接地线简介

石墨电缆接地线符合 《复合接地体技术条件》 （GB/T 21698-2008）的项技术要求。 采用新型的非金属导电材料为主体制成，导电率高，性能稳定埋入土壤中不降解，不含腐蚀性离子，使用寿命长，安全环保，且抗拉强度高。

石墨电缆接地线相对于普通钢筋接地极及其他常规接地极等，相当于增加了接地极与土壤的接触面积，在相同故障电流的情况下，软体石墨接地极能更快的将故障电流导入大地。另外，石墨电缆接地线安装在接地体上以多通道分散布置，在多雷电区域，石墨电缆接地线具有很好的降低大冲击电流的作用，能够广泛应用于因土壤电阻率高而难以获得低电阻的场合。

石墨电缆接地线配套软体专用模块和吸收式接地模块简介

石墨电缆接地线当直径达到38mm以上时可作为模块使用，一般采用YT-R38和YT-R60，长度取 1 米或2.5米，这时将他们称为软体专用模块。用石墨电缆接地线作为极芯，外加高导石墨压制而成的模块称为吸收式接地模块，吸收式接地模块是一种新型非金属导电材料，材料性能稳定，使用方便、无需焊接、自身电阻率低，耐高、低温，耐酸碱腐蚀，耐大冲击电流，材料性质不发生变化，三者结合使用，广泛用于线路塔基接地，在输电线路接地工程中能够达到很好的使用效果。

技术参数(取R20软体石墨接地极1m为例)

1.抗拉强度≥1300MPa

2.电阻率:0.0004Ω.m

3.冲击电流:1000A

4.电阻变化率:2.6 %

5.工频电流:10A

6.工频接地电阻:1.02Ω

7.年腐蚀率:0.05%

产品特点

（1）高导电性

要达到良好的降阻效果，首先材料自身的电阻率要低—石墨电缆接地线的自身电阻率为0.0004Ω·m。石墨电缆接地线是由非金属导电材料制成，依靠导电材料致密的电子连接，导电性能优越，不受水分的影响。这种依靠电子导电机理的软体石墨接地极尤其适用于干旱、少雨的山区及高土壤电阻率地区，即使水分散去，电阻率依然维持在较低的状态，这样才能达到良好的降阻效果。

（2）优良的防腐蚀性能

石墨电缆接地线本体材料稳定的物理、化学性质，使得其不易受土壤中的自然腐蚀影响，具有良好的耐腐蚀性能。同时在石墨电缆接地线本体的生产工艺过程中，配合多种导电防腐蚀手段及工艺，确保模块的防腐蚀性能。

（3）长效性

石墨电缆接地线主要以非金属导电碳素材料编织成型，在土壤中不降解、不流失、不受雨水冲刷影响，同时软体石墨接地极内部还含有增加强度的玻璃纤维丝，材料性质稳定，使用寿命长。

（4）环保型

石墨电缆接地线无毒、无污染，不生成其它有害物质，且对水资源、植被无影响，安全环保。

（5）其他特点

石墨电缆接地线耐酸、碱腐蚀，耐高、低温，耐大冲击电流，电阻值稳定，抗拉强度高。

用量计算

常用规格的YT-R20石墨电缆接地线接地电阻计算式见式

式（1） YT-R20 石墨电缆接地线

式（2） YT-R38 石墨电缆接地线或软体专用模块

式（3）YT-R60 软体专用模块或吸收式接地模块。 （补充说明：软体专用模块还有其他尺寸规格，限于篇幅，在此不再赘述。 ）

           L=（1.5×ρ）/R          （1）

           L=（0.8×ρ）/R          （2）

           L=（0.16×ρ）/R         （3）

式中：L—总长度

R —要求的接地电阻值

ρ—土壤电阻率

  式中 1.5、0.8、0.16 为不同规格参数的YT-R20 石墨电缆接地线的计算系数。

总体设计

石墨电缆接地线针对不同土壤电阻率的布线布置方案

(1)在土壤电阻率2000Ω·m 以下时，采用 YT-R20 方框加 YT-R20 四根射线的设计方案，如下图所示；

(2)在土壤电阻率2000Ω·m～5000Ω·m 时，可以使用以下两种方案：

方案一：采用YT-R20方框加YT-R38六根射线的设计方案。

方案二：采用YT-R20 方框加YT-R20 六根射线，同时在YT-R20 射线上加YT-φ38 软体专用模块（或吸收式接地模块）设计方案。

(3)在土壤电阻率5000Ω·m 以上时，采用YT-R20 方框加YT-R20 八根射线， 同时在YT-R20 射线上加YT-φ38软体专用模块（或吸收式接地模块）设计方案，如图所示。
