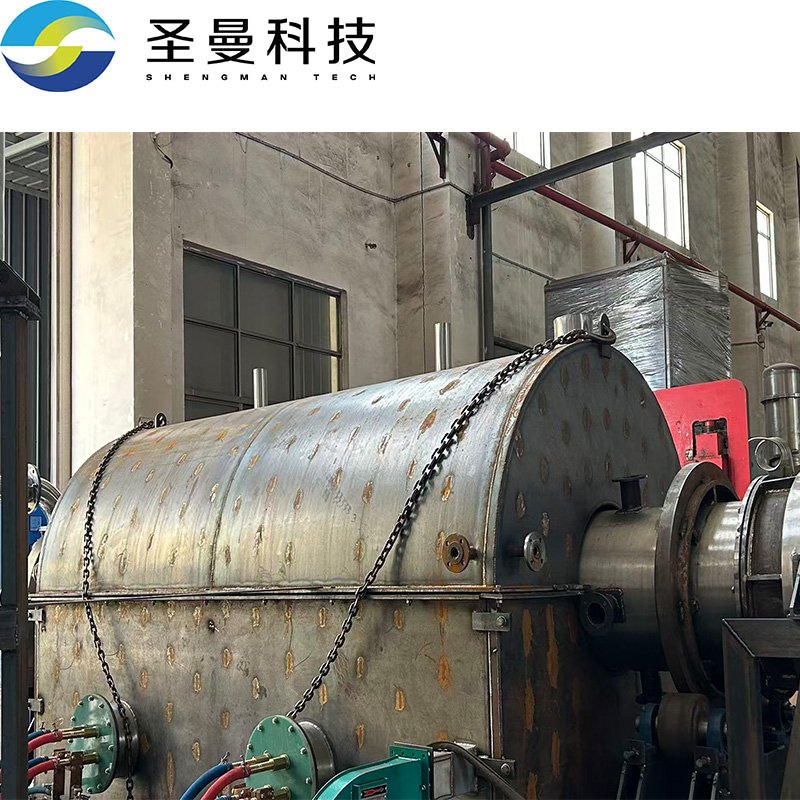

电加热回转干燥窑系统

电加热回转干燥窑是一种利用电能作为热源，通过筒体的旋转对物料进行间接或直接加热、干燥的连续式工业装备。它结合了回转窑优异的混合与传热特性，以及电加热的精准控制与清洁环保的优点。

一、系统工作原理

物料输送与进料：湿物料通过给料机（如星型卸料阀、螺旋给料机）从窑头连续、均匀地送入回转窑筒体内。

筒体旋转与物料前行：由电机、减速机和齿轮驱动的筒体以一定倾角（通常为1-5°）缓慢旋转。筒体内的抄板随着旋转将物料抄起、撒落，形成均匀的料幕，同时物料在重力和倾角的作用下，从窑头向窑尾（低端）缓慢移动。

电加热与热交换：

加热方式：这是系统的核心。电能通过布置在窑内的电加热元件转化为热能。主要有两种形式：

间接加热（外加热式）：电热元件（如电阻丝、电热管）安装在筒体外壁的保温炉膛内，或安装在筒体内部但与物料隔离的加热管内。热量通过辐射和传导穿过筒壁加热物料。这种方式物料不被烟气污染，洁净度高。

直接加热（内加热式）：在特定设计下，也可将热风炉与电加热器结合，用电加热器加热洁净空气或惰性气体，然后将热风通入窑内与物料直接接触进行干燥。这种方式传热效率更高。

废气排出与收尘：干燥过程中产生的水蒸气和小颗粒粉尘随少量气流（如果是直接加热）从窑尾排出，进入旋风分离器、布袋除尘器等废气处理系统，达标后排放。

产品出料：干燥后的合格产品从窑尾的出料罩排出，经冷却、包装后成为*终产品。

二、系统主要组成部分

回转窑本体：

筒体：由钢板卷焊而成，是物料进行干燥的空间。

滚圈与托轮：支撑整个窑体并使其平稳旋转。

挡轮：防止窑体因倾角而上下窜动。

传动装置：包括电机、减速机、大小齿轮等，驱动筒体旋转。

窑头罩与窑尾罩：密封进料和出料端，防止漏风漏料。

电加热系统：

电加热元件：核心发热体，如电阻丝、硅碳棒、远红外加热管等。

保温层：采用陶瓷纤维、岩棉等高效保温材料，包裹在筒体或加热炉膛外，减少热损失。

温度传感器：热电偶或热电阻，实时监测窑内关键点的温度。

控制系统：

核心：PLC（可编程逻辑控制器）或DCS（分布式控制系统）。

功能：

温度精确控制：根据传感器反馈，通过PID调节，精确控制加热元件的功率，实现恒温或程序升温曲线。

转速控制：调节筒体转速，以控制物料在窑内的停留时间。

联动与报警：实现给料量、温度、转速的联动，并具备超温、过流、断料等自动报警和连锁停机功能。

供料与出料系统：螺旋给料机、星型卸料阀、振动给料机等。

废气处理系统（如需要）：旋风除尘器、布袋除尘器、引风机等。
