马来酸酐接枝复合弹性体G-1增韧剂系列
南京塑泰相容型增韧剂G-1系列由复合弹性体经反应挤出接枝马来酸酐制得。由于非极性的分子主链上引入了强极性的侧基，马来酸酐接枝复合弹性体可以成为增进极性材料与非极性材料粘接性和相容性的桥梁。适用于PA/PE、PA/PP合金，可大大提高合金的韧性。用于PC、ABS、PET、PBT等及其合金材料的相容剂与增韧剂。
典型应用：
1、PC/ABS合金相容增韧剂：适用PC的增韧及PC/ABS合金相容与增韧。 　　
2、尼龙增韧剂：用于PA6、PA66增韧、增强增韧、阻燃增韧、增强阻燃增韧等，提高尼龙的抗冲击性、耐寒性、成型加工性、降低吸水率。
尼龙６树脂增韧典型数据
　项目 单位 PA6 PA6+10%(G-1) PA6+20%（G-1)
　拉伸强度 Mpa 70 56 48
　弯曲强度 MPa 110 87 81
　悬臂梁冲击强度 KJ/m2 7 25 87

3、PP、PE增韧剂：用于PE、PP及其改性材料PA/ PE、PA/PP合金的相容剂与增韧剂
4、PBT、PET增韧剂：用于聚酯类及合金的改性料的增韧剂

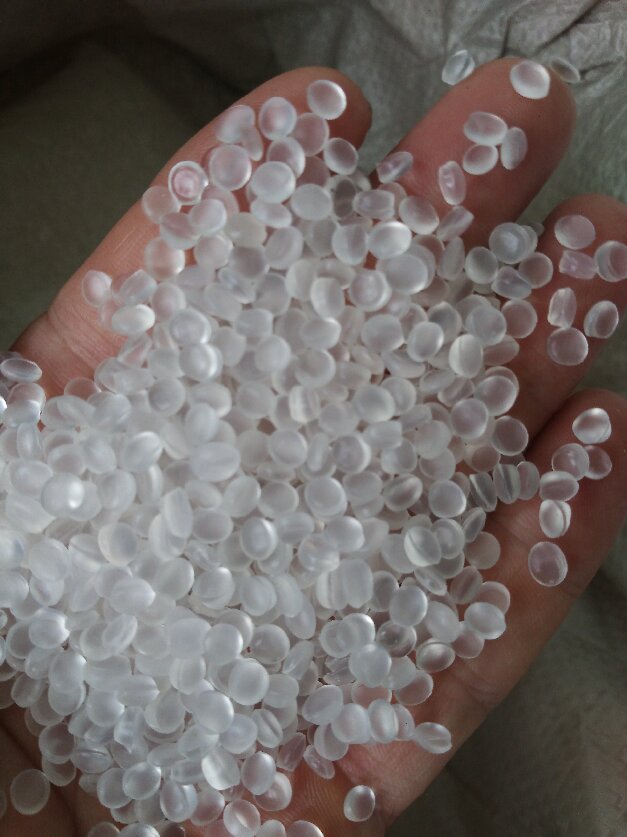

产品外观：白色透明颗粒　
产品性能

项 目 测 试 方 法 单 位 测 试 结 果*
密 度 GB1033-86 克/厘米3 0.90
熔融指数 GB3682-89 克/10分钟 0.6～1.0
熔 点 GB1633-79 ℃ 81
接 枝 率 酸碱滴定法 % 1.20 MA%
* 此数据为对G-1进行测试所得的典型数值，而非本公司对其作出的值。
应用方法：
G-1具有较高的马来酸酐接枝率而颜色很浅，因而特别适合于要求制品颜色很浅或为本色的场合，通常的添加量为2-5%。具体的用量需要用户根据应用的体系和对产品终的性能要求来确定。为达到佳的效果，加工设备和工艺应ST-1在体系中获得良好的分散。
