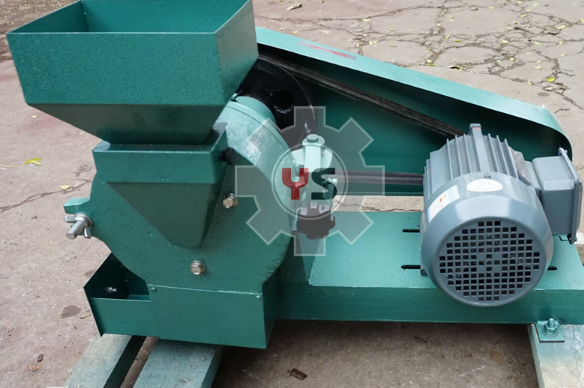

本机器主要是由机体、底座、主轴、动磨盘、固定磨盘、端盖上盖及料斗等构成。经三角带将动力传给皮带轮带动主轴旋转，使动磨盘固定磨盘相对运动，从而使试样粉碎。出料粒度可通过大小手轮，主轴等调整磨盘间隙达到控制粒度的目的。 机体安装于底座之上，它的传动部分有传动轴，轴承、动磨盘、皮带轮组成，工作室端盖、调节轴、固定磨盘、手轮、进料口组成。 物料粉碎在工作室内进行，物料从端盖上方的进料口加入，进入两磨盘中间，由于挤压作用试验粉碎，粉碎后的试样从两磨盘中间的间隙内流出，落在下面的料斗中。

调节机构的原理是，旋动手轮，使调节轴前进或后退，从而调节了两磨盘的间隙，调节物料的粒度。
