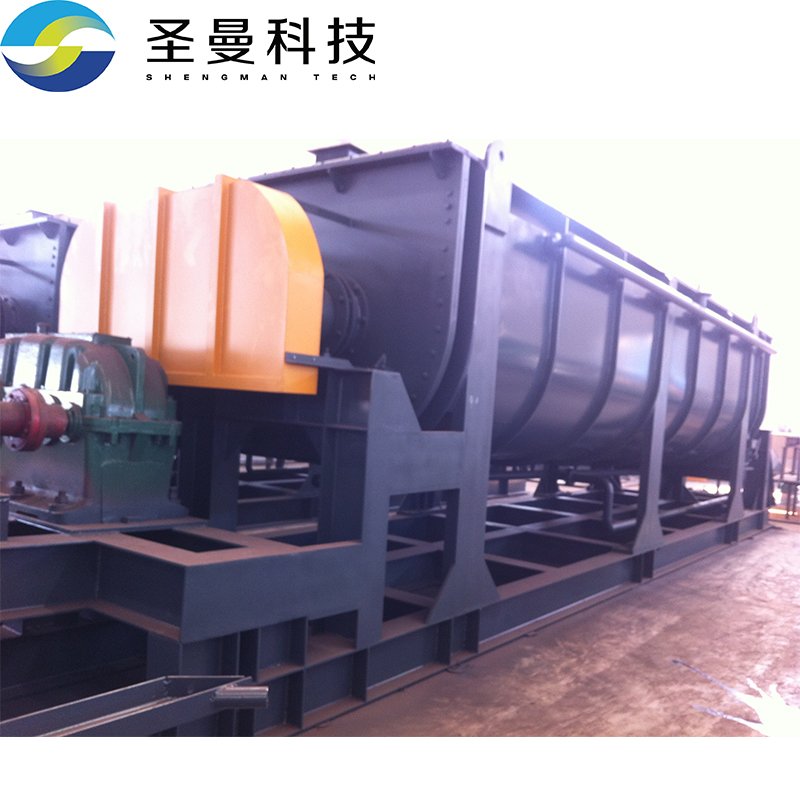

GJY-50空心桨叶干燥机

型号：GJY-50

 1、进料口与叠螺机配做，配备用接料口，接料口配气动插板阀。进料输送量：0.4t/h，功率3kw变频调速。出料输送量：0.1t/h，功率1.5kw。

2、干燥机主机采用单输出轴减速机，整体式机座，电机与减速机采用皮带轮传动，减速机与主机采用定制齿轮传动。双轴之间采用齿轮传动。电

机一级能效。

3、干燥机不锈钢与碳钢焊接焊条选用镍基焊条如Ni307。焊接处须做无损检测如RT、UT。

4、干燥机外观要求部分引用《空心桨叶干燥机》（JB/T11361-2013）第4.2.2条，以下为引用标准中所列重要参数，纳入评议范围：★干燥机焊接处焊缝应平整圆滑，焊缝表面粗糙度不大于Ra3.2μm。

5、干燥机主要性能参数部分引用《空心桨叶干燥机》（JB/T11361-2013）第4.5.4-4.5.7条，以下为引用标准中所列重要参数，纳入评议范围：★干燥机桨叶轴与轴承底座组装后，其两端头的径向圆跳动不得大于0.3mm。

当桨轴的长度小于或等于2m时，桨叶与筒体之间的缝隙不得大于5mm；

当桨轴的长度大于2m时，桨叶与筒体之间的缝隙不得大于10mm。

干燥机负荷运转时，噪声应不大于80dB（A）。

SET 1 A360807干燥机的干燥强度不应小于10kg(H2O）/（M2∙h）。

干燥机的能耗不应大于3.5×106J/kg(H2O）。

6、撬装系统到货需提供桨叶压力检测报告；桨叶与主轴焊缝须提供探伤

检测报告。

7、减速机品牌参照或相当于国茂

8、主机内筒体材质碳钢304，厚度10mm，加热半管89厚度5mm；

主机顶盖内3mm304，保温硅酸铝：50mm，外封面：2mm碳钢；端板碳钢厚度35mm；中心轴规格φ325，材质碳钢Q345B外包304，厚度35mm，叶片304，桨叶叶片板厚度8mm。

9、干燥机外保温采用80mm硅酸铝，外包1.5mm碳钢板，表面喷漆。

10、干燥机采用高温轴承，可折式结构。轴承配冷却装置。

11、干燥机采用一体式整体钢架底座，换热面积：50m2。

12、干燥机的尾气粉尘排放指标部分引用《环境空气质量标准》

★颗粒物（粒度小于等于10μm）浓度限值：70μg/m3（年平均）、150 μg/m3（24小时平均）；颗粒物（粒度小于等于2.5μm）浓度限值：35μg/m3（年平均）、75μg/m3（24小时平均）

13、配套旋风除尘，配出料卸料阀，功率0.75kw。旋风采用蒸汽凝液伴热，防止冷凝结露。列管冷凝器换热面积50平方米，配反冲洗水泵功率5.5kw。管道配汽水分离器，风量1500m³。风量22.82m³/min，风压58.8KPa，功率30KW。材质碳钢Q235B。

14、配套防爆电柜箱，PLC自动控制。电气元件、变频器、PLC系统品

牌参照或相当于西门子、ABB、施耐德，配套10寸触摸屏。仪表配主机压力

变送器、主机出风温度计，材质304。
