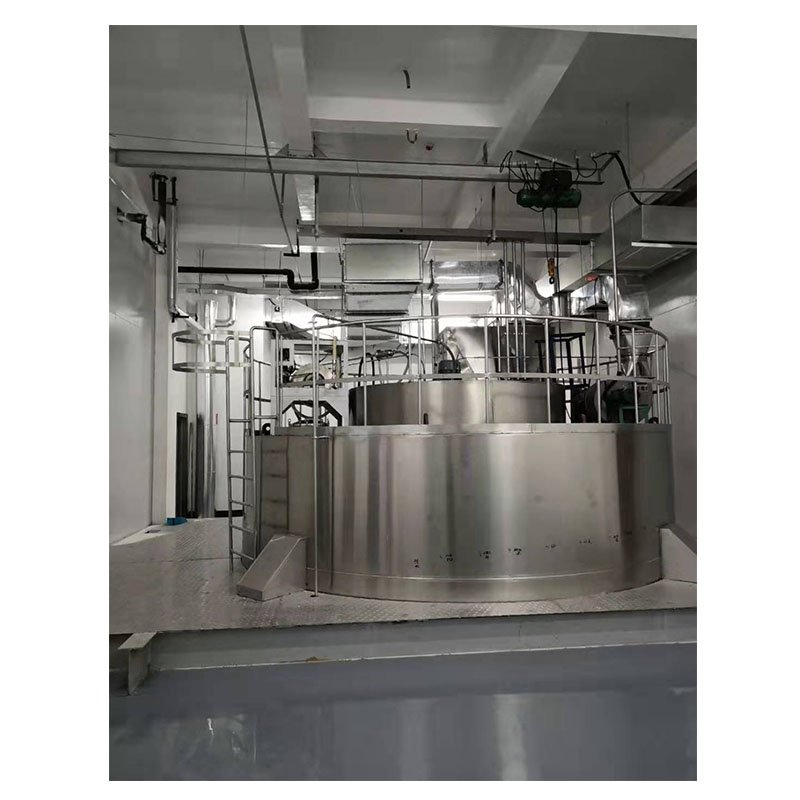

150kg每小时制药喷雾干燥设备

喷雾干燥塔是所加工物料经由螺杆泵送至干燥塔顶部的高速离心雾化器中，在离心力的作用下，物料被雾化成液滴雾群。同时常温空气经过滤后，经鼓风机送入加热室使进风温度升至180~220℃，经热风管道、热风分配器均匀进入干燥塔上部，与雾化后的物料大面积对流接触后，使水分蒸发而干燥成粉。干燥的产品从干燥塔的旋风排出，经冷却风送旋风分离收粉，旋风分离器分离排出的尾气及少量细粉经引风机引入水膜除尘，尾气中少量细粉在水膜除尘中充分吸收后达标排出

便于清洁、拆卸与维修，应提供配套清洗工具

整机外观：外观无损伤，整体结构便于操作

初、中效过滤段：

初、中效过滤器均为有框袋式过滤器，效率等级分别为G4、F8，通风量与风机匹配，容尘量满足3个月连续生产；易拆卸更换

滤框材质SUS304不锈钢，结构应方便清洗更换滤袋。

安装就地显示压差表，检测过滤器压差，压差表易于观察

送风机：

采用变频控制；自动控制风量，功率：7.5kw

风机外加防尘罩

材质要求：S304

加热器：

加热方式：天燃气热风炉

燃气热风炉材质为：S304；

加热器需做好保温处理，设备发热部位均采用优质硅酸铝保温，保温厚度不小于8cm，保温温度≤50℃

加热器加热功率的选用以热风温度达到240℃进行设计，热风温度的设定可在180～220℃范围内调节，控制偏差为±1℃

设计制造符合国家或行业标准，提供相关技术资料

高效过滤器：

采用两级高效过滤，确保进风质量达标，高效采用耐高温高效，耐温250℃，效率等级H13，通风量与系统匹配；

箱体材质SUS304不锈钢，氩弧满焊焊接，抛光处理；

结构设计便于高效过滤器更换、维护和清洁，完整性检测。预留检测口，过滤器出风侧便于进行扫描检测；

安装位置要尽量远离加热器，减少加热器的热辐射延长其寿命

安装就地显示压差表，检测高效压差，压差表易于观察

热风分配器：

内胆材质S304，氩弧满焊焊接，抛光处理

结构设计应符合工艺要求，有效导流塔内气体，保证物料不返顶

送风管：

管道采用S304，提供材质报告；

保温材料：均采用优质硅酸铝保温,保温厚度不小于8cm

保温效果要求：设备正常运行时，外表面温度≤50℃

保温范围：加热至热风分配器的所有辅助设施和风管等
