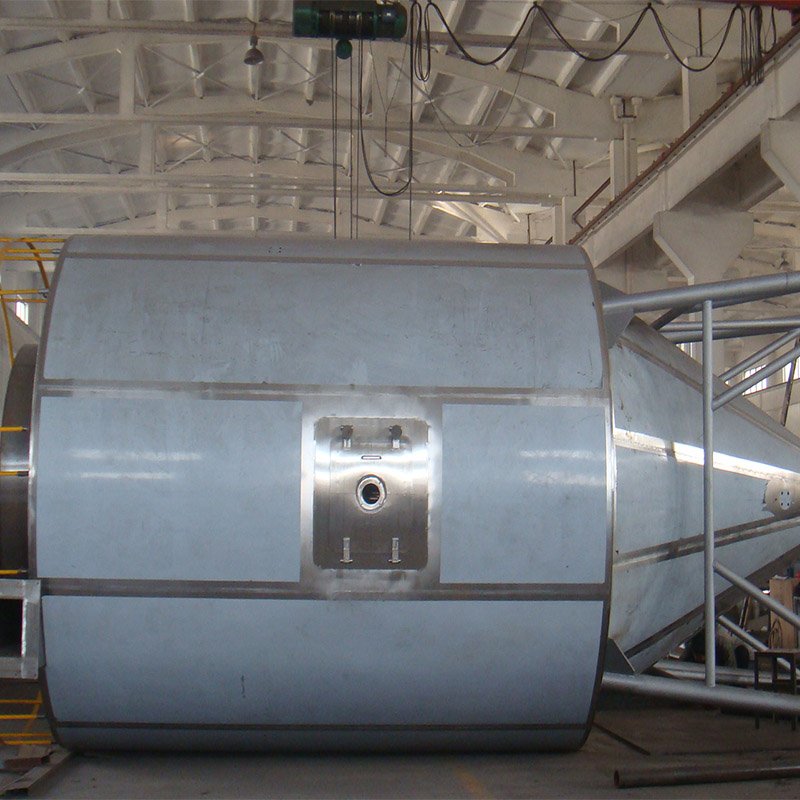

中药浸膏配方颗粒喷雾干燥塔120公斤/h

喷雾干燥塔   1套   提取车间

1、 厂房尺寸要求：

a) 喷雾干燥塔预留安装直径为：450cm。

b) 喷雾干燥塔须能在甲方设计图纸空间范围内有效安装，并方便日常操作、清洁及维护，具体楼层设计高度及空间尺寸见甲方设计图纸。

2、 生产工艺要求：

a) 生产能力为：浸膏含固量大约为50%（或稀释至30%浓度后进行喷干）。喷雾水蒸发量≥120公斤/h， 8小时生产(可连续24工作)。

b) 喷干所得干粉水份控制在5%以内；粒度过80目筛。

c) 产品收率需达到95%以上。

d) 设备内外结构便于清洁（内表面镜面处理，外表面亚光或拉丝处理），正常使用情况下耐磨损、无脱落，不得出现难以清洁的卫生死角。

e) 该设备以两个品种进行验收：银杏叶浸膏和柏艾浸膏。其中柏艾进风温度进风温度100～145℃，出风温度60～95℃；银杏叶进风温度185～210℃，出风温度85～110℃。

喷雾干燥塔具有：
进风装置配备亚高效过滤器，从而使进风空气达到十万级净化。空气过滤器、除湿机、加热器等都采用模块化制作，便于拆卸、维护、保养、新鲜空气都经过除湿处理；
塔壁上配有冷风夹套装置，解决了中药浸膏粘壁问题，同时壁温较低，不会使物料产生焦化变质现象；
雾化器专门针对浸膏特点设计，同时增加雾化盘与干燥塔顶的距离，来避免物料吸顶；
该设备在锥体部位设有气扫装置，从而加速了物料在锥体上的流动量；
进风温度自动控制，从而保证了物料的色、香、味不会被破坏；
物料收集采用两级旋风除尘装置；
采用CIP清洗系统，设备清洗方便，符合GMP要求；
控制系统采用PLC程序控制，整个操作系统简单易懂，使工人操作更方便。
