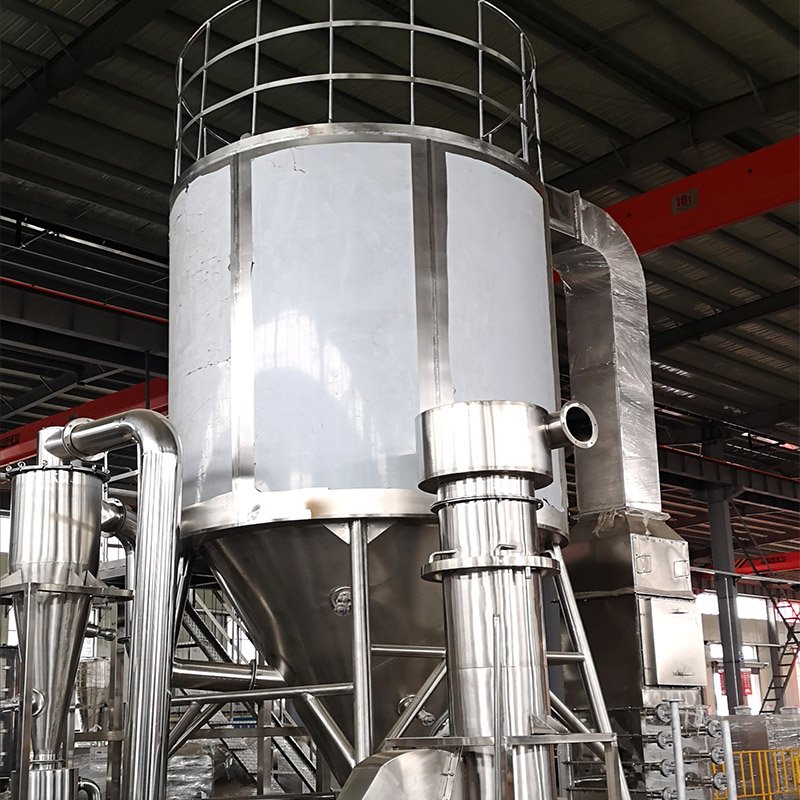

中药浸膏配方颗粒喷雾干燥机ZLPG-100

1、 设备技术要求

1） 进风系统要求：

a. 设备进风系统经三级净化过滤（初效+中效+高效），净化空气达到D级洁净区标准，级为初效过滤器（G4），第二级为中效框架式过滤器（F8），第三级为耐高温高效过滤器（H13）。加热段后过滤器应耐受300℃以上高温；三级过滤器后端配备空气检测取样口，并确保检测合格。

b. 配置蒸汽加热及电加热双重加热系统，蒸汽加热为主，使用电加热自动补偿。蒸汽换热器耐压10bar,材质为304不锈钢，加热系统要求设计制造便于拆卸检修。

c. 进风系统箱体采用304不锈钢材质，壁厚2mm，箱体外表面采用50mm厚硅酸铝外履2mm厚304不锈钢全焊透保温，焊缝抛光，箱体外表面拉丝处理。进风系统箱体内各级过滤器、换热器、加热管均可快拆卸，并设计有检修门，方便日常更换及维护，并确保密封效果良好无泄漏。

d. 进风管道采用304不锈钢材质，壁厚2mm，法兰连接，外表面拉丝处理；进风系统箱体至喷干机塔体的风管需保温处理，采用50mm厚硅酸铝外履2mm厚304不锈钢全焊透保温，焊缝抛光。

e. 当外界温度为0℃时，进风温度可达到260℃，温度偏差±1℃；进风温度可在控制屏上设置并可由程序自动控制。

f. 各进风过滤器两端需加装电子式压差计，并在显示器上显示压差值，程序可设定压差值上下限，达到安全保护功能。

g. 风机采用变频控制，并可根据程序自动和手动调频，手动调频在触摸屏上。

h. 在触摸显示屏上显示进风风量，并可设置风量下限并报警。
