URS01-001

环境条件:655.5mmHg,t0=23℃，相对湿度φ0=80%

必需

URS01-002

生产能力：每小时蒸发不低于150kg

必需

URS01-003

多品种复方中药浓缩液/浸膏：相对密度1.10～1.20；

固含量：20%－40%；物料特性：流动性较好，粘度大小不定，无毒非易爆

必需

URS01-004

干燥方式：压力式喷雾干燥

必需

URS01-005

系统收料率：≥98%

必需

URS01-006

干燥后产品特性要求：水份≤3.0%、细度均匀(100目～120目，其中100目通过率≥95%)、膏粉应无色差，无结块、无成团或粘壁现象。

必需

URS01-007

干膏粉微生物限度检查：霉菌及酵母菌﹤10cfu/g、细菌﹤10cfu/g

必需

URS01-008

设备生产性能稳定可靠，确保48小时内可连续生产，连续生产过程中不得出现粘壁现象。

必需

URS02-001

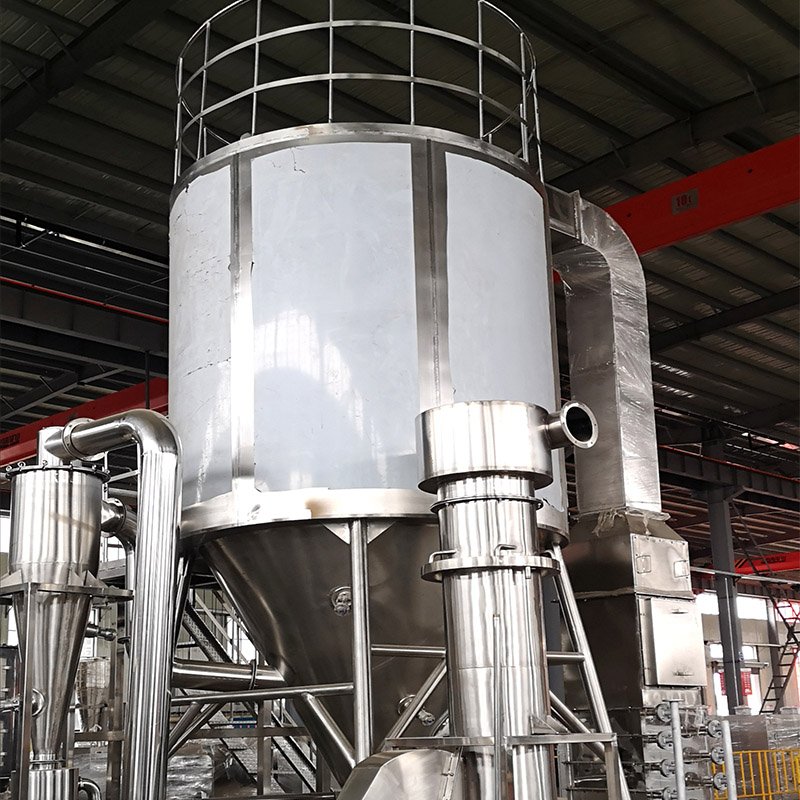

设备数量：150型压力式中药浸膏喷雾干燥机 1台。设备必须按国家相关标准进行设计、制造和验收，并符合《药品生产质量管理规范》（GMP）要求。请说明设备的设计、制造执行标准和验收执行标准

必需

URS02-002

工艺流程包括:供料系统、加热系统、塔体主机、引送风系统、冷却收料系统、除尘系统、控制系统等

必需

供料系统

URS02-003

高压泵：泵体采用不锈钢SUS304材质制作，可实现变频控制、可实现手动、自动两种方式控制。

必需

URS02-004

料液的雾化采用压力式喷嘴，且料浆连续不断、均匀地被雾化，进料速度稳定均匀一致。

必需

URS02-005

雾化器数量： 1 支，采用碳化钨或氧化锆喷嘴，运行稳定可靠，且清理、维护操作方便。

URS02-006

高压泵配自动冷却保护控制装置，避免因无冷却水而损坏。冷却管路与高压泵互锁控制，确保高压泵在有冷却水的状态下运行。

必需

加热系统：

URS02-007

加热方式：采用蒸汽加热或采用蒸汽+电（辅助）

必需

换热器箱体：全不锈钢制作，材质SUS304，保温厚度150mm,保温材质：无毒无污染，符合GMP要求

必需

URS02-008

换热器：SUS304不锈钢无缝管绕铝合金翅片；换热器与风机互锁控制，启动风机后才能启动电加热器。

必需

URS02-009

如有辅助电加热，电加热管：材质：SUS304，电加热器与风机互锁控制，启动风机后才能启动电加热器。

必需

URS02-010

初、中、高效外框选用304不锈钢材料制作，高效过滤器选用阻燃、耐高温材料。

必需

URS02-011

进风温度：80-180℃，且可根据物料特性进行调整。

期望

URS02-012

物料干燥温度：＜85℃，且可根据物料特性进行调整。

期望

URS02-013

出风温度：80℃±5℃，且可根据物料特性进行调整。

期望

URS02-014

进风温度和出风温度设定后可手动、自动转换控制，工作范围广。

必需

引送风系统

URS02-015

鼓风机：材质：Q235A，带调风阀门和防震垫。

必需

URS02-016

空气经初、中、高效三级过滤后净化，达到D级要求。

必需

URS02-017

过滤器前后安装须有压差表指示，随时检测过滤器工作时的堵塞现象。

必需

URS02-018

热风分配器：须能保证进入塔内的热风均匀，而不产生乱流和扰流现象，避免喷雾干燥过程中雾滴翻顶挂壁现象发生。

必需

URS02-019

引风机、鼓风机采用互锁控制，防止先开引风机造成塔内负压过大引起主塔变形现象。

必需

URS02-020

鼓风机和引风机与加热器之间采用互锁控制，防止加热器在没有空气流动的情况下干烧，发生加热器温度过高内壁变形破裂，电加热管温度过高而损坏。

必需

URS02-021

送排风管材质：SUS304，厚度≥1.5㎜，带保温（包括变径、弯头）。

必需

塔体主机

URS02-022

塔体内、外壁材质为SUS304，内壁镜面板制作，（Ra≤0.4μm），保证内壁光滑平整无死角，塔体外壁亚光处理，塔体内外满焊；须说明内外壁用材厚度。

必需

URS02-023

塔内操作压力： -150～200Pa 极限-250Pa；塔内压力可通过引风机频率调节进行控制；

URS02-024

主塔顶部设照明灯，方便操作时观察塔内工作情况。

必需

URS02-025

主塔采用冷风护壁，可有效控制主塔内壁温度，防止内壁温度过高使粘附在内壁的热敏性物料发生焦化而变性。

期望

URS02-026

冷风进入夹套后不产生短路现象，确保内壁均匀冷却。

必需

URS02-027

塔内壁降温可自动控制温度，防止因内壁温度过低，塔内出现结露使物料返潮而粘壁的现象发生。

必需

URS02-028

冷风夹套：材质为Q235A，厚≥3㎜，保温层厚度为≥60㎜，保温材料硅酸铝。冷风风机：材质为Q235A

期望

URS02-029

主塔锥体采用＜50度角设计。

期望

URS02-030

主塔需设计有快开清理门，使清理操作简单方便，同时保证**密封，确保内壁不会存结物料。

必需

URS02-031

主塔出风管路采用内壁镜面制作，设清理手孔，方便管道内壁。

必需

URS02-032

塔内可配置“气扫装置或震击装置”。

期望

收料与除尘系统

URS02-033

采用两级旋风分离+成品冷却系统+水膜除尘

必需

URS02-034

旋风分离器：材质SUS304，厚度≥2㎜，内面抛光（Ra≤0.4μm），外壁亚光处理。

必需

URS02-035

成品除湿冷却系统：可采用除湿冷风风冷方式。干粉通过除湿冷却输送系统进行冷却除湿输送至净化室集中收料。

期望

URS02-036

水膜除尘器：材质SUS304，厚度≥2mm，配套循环泵，泵体材质SUS304，配套不锈钢循环水箱；

必需

URS02-037

引风机：材质：Q235A，带调风阀门和防震垫。

期望

URS02-038

为避免因为物料在旋风分离器处高温区域长时间停留而出现的物料软化结块及吸湿性物料吸湿结块等现象，可配置冷冻除湿风送冷却收料装置。

期望

控制系统

URS02-039

控制系统采用人机界面，PLC集中控制，工艺参数可以储存和修改；高压泵采用变频器控制，冷却水压力控制及报警控制；电加热器分组控制，可手动、自动互锁控制、温度超温报警控制以及其他必需的控制。

必需

URS02-040

触摸屏可显示进、出风温度、塔内压差以及系统运行流程动态显示等必须的及必要的信息等，如：

进风温度显示；

出风温度显示；

塔内压差实时指示；

电加热器分组手动、自动互锁控制；

温度超温报警控制；

高压泵冷却水报警控制；

系统运行流程动态显示；

必需
